Localización de fallos SMA Solar Technology AG
34 SB3300TLHC-IES094121 Instrucciones de instalación
3. Repita el paso 2 para cada String.
4. En la siguiente tabla aparecen los distintos resultados y las medidas correspondientes.
9.1.2 Comprobar el correcto funcionamiento de los varistores
Los varistores son piezas de desgaste cuya funcionalidad va disminuyendo con el tiempo y a causa
de repetidos esfuerzos por sobretensiones. Es posible, por lo tanto, que uno de los varistores con
control de temperatura haya perdido su función protectora y que, por tanto, esté encendido el LED
rojo.
Puede comprobar que los varistores funcionan de la siguiente manera:
1. Abra el Sunny Boy según se describe en el capítulo 7.1 “Cómo abrir el Sunny Boy”
(Página 29).
Resultado Medida
Se ha detectado una toma a tierra
accidental. • El instalador del generador fotovoltaico debe
remediar el cortocircuito a tierra en el String
correspondiente antes de que se pueda volver a
conectar ese String al Sunny Boy.
• No vuelva a conectar el String defectuoso.
• Cierre el Sunny Boy y póngalo en funcionamiento
según se describe en el capítulo 7.2 “Cómo
cerrar el Sunny Boy” (Página 30).
No se ha detectado ninguna toma a
tierra accidental. Probablemente uno de los varistores con control de
temperatura está defectuoso.
• Compruebe los varistores según se describe en el
capítulo 9.1.2 “Comprobar el correcto
funcionamiento de los varistores” (Página 34).

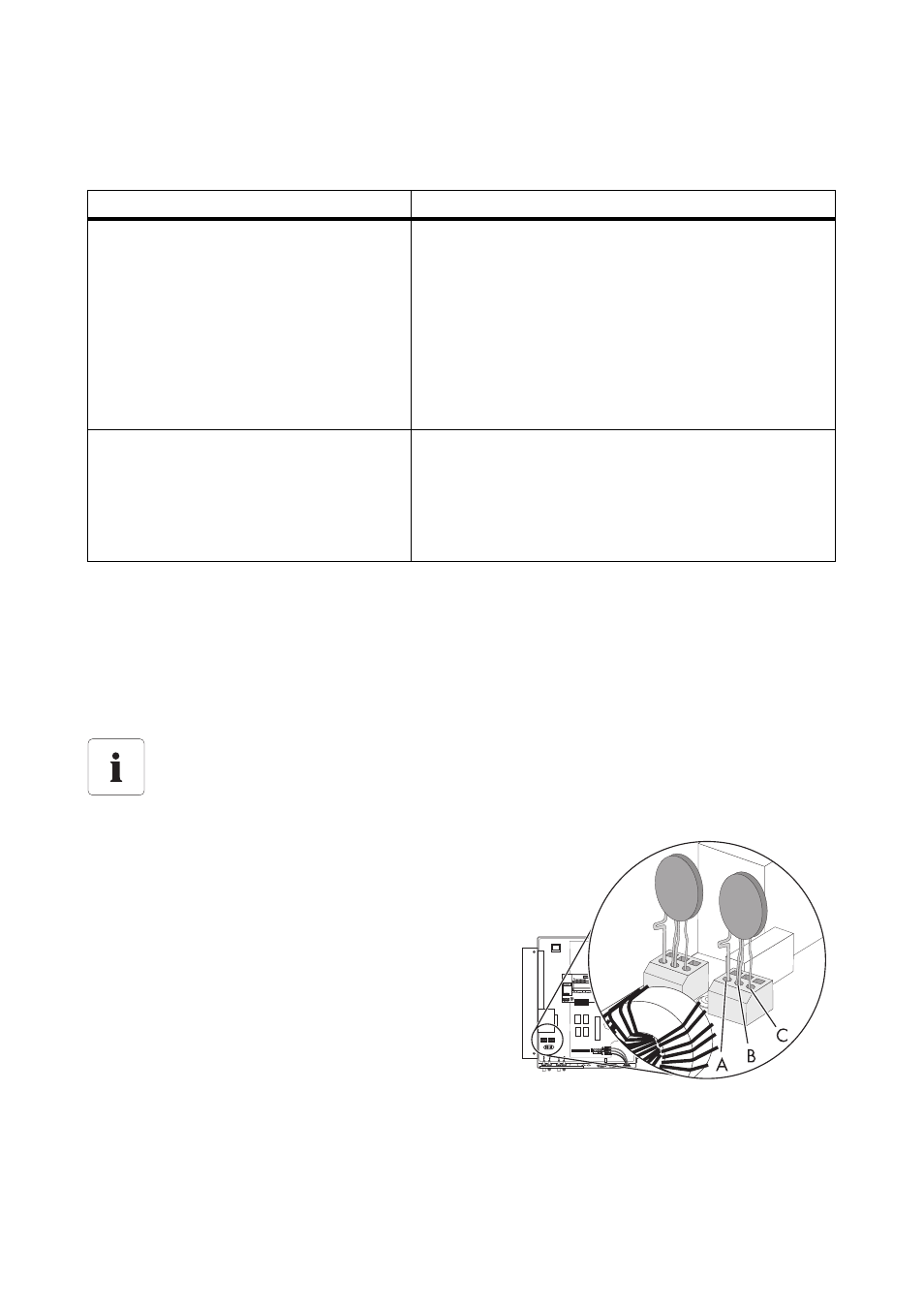

Posición de los varistores
La posición de los varistores se puede ver en el gráfico de abajo.
Observe el orden siguiente de los bornes:
• Borne A: borne exterior
(conexión del varistor con doblez)
• Borne B: borne medio
• Borne C: borne exterior
(conexión del varistor sin doblez)
