SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB11_12_17-IES094131 19

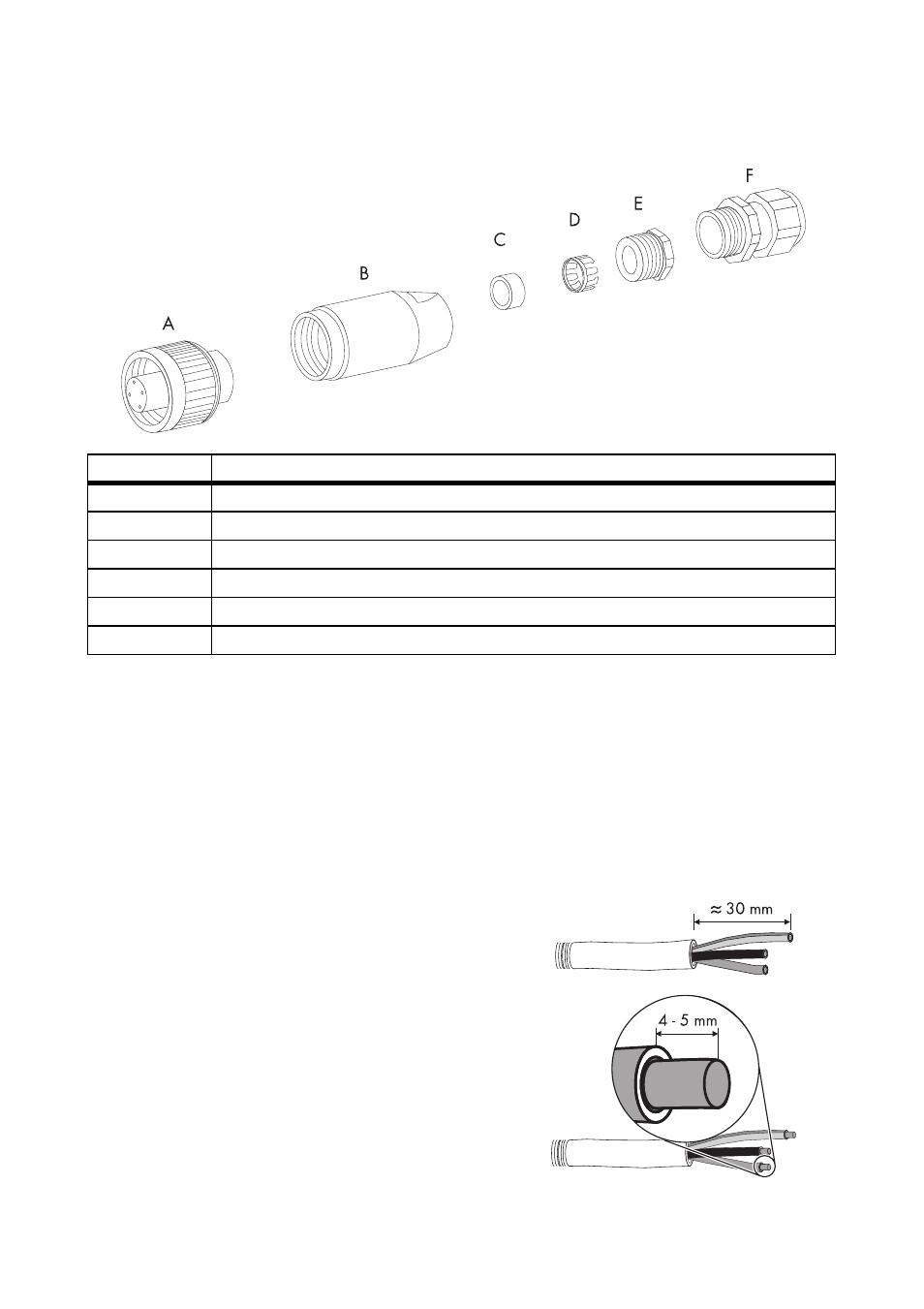

Vista general de la caja de conexión de CA
Procedimiento para la conexión
1. Seleccione el racor adecuado par la línea CA.
2. Compruebe la tensión de red y compárela con "V
CA
" en la placa de características.
El rango de trabajo exacto del Sunny Boy está especificado en los parámetros de
funcionamiento. Puede leer dichos parámetros mediante un dispositivo de comunicación o
solicitárselos a SMA Solar Technology.
3. Desconecte el interruptor automático, asegúrelo contra reconexión accidental y verifique que
no haya tensión.
4. Pele la línea de CA aprox. 30 mm.
5. Corte L y N de 5 mm.
6. Pele los conductores del cable de 4 hasta 5 mm.
Objeto Descripción
A Terminal de conexión
B Casquillo roscado
C Anillo de estanqueidad PG13,5
D Anillo de apriete PG13,5
E Tornillo de presión PG13,5 (para cables de 9 a 13,5 mm de diámetro)
F Prensaestopas PG16 (para cables de 13,5 a 17 mm de diámetro)
