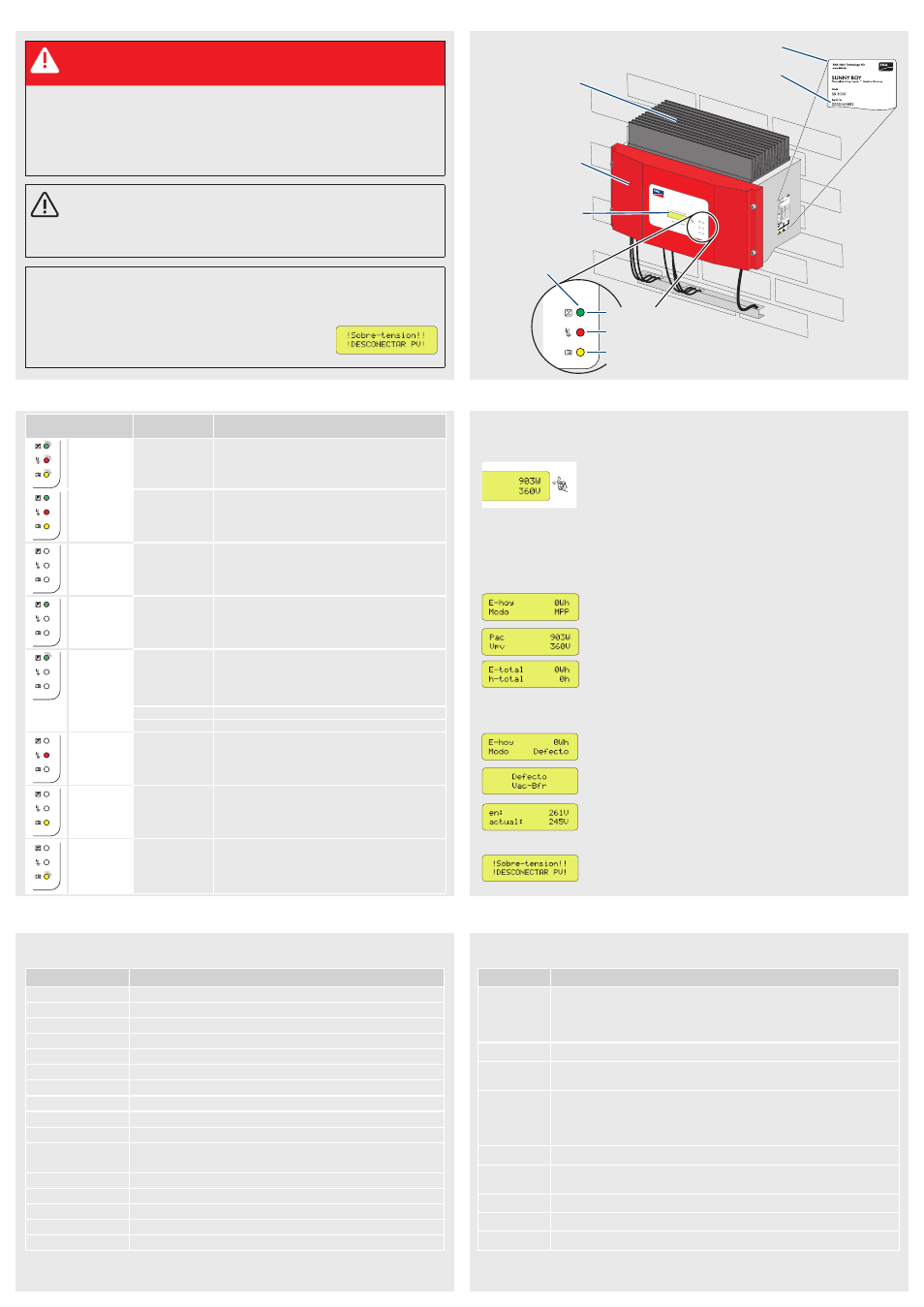

SMA SB 2500 - Manual (Página 2)

PElIGrO
Peligro de electrocución debido a altas tensiones en el inversor
Aun si no hay tensiones desde fuera, en el inversor pueden existir todavía altas tensiones.
Los siguientes trabajos deberán realizarlos exclusivamente instaladores eléctricos
cualificados:
• Instalación eléctrica
• Reparación
• Reequipamiento
AtENCIóN
Peligro de lesiones al tocar la carcasa durante el funcionamiento
Quemaduras en el cuerpo
• Durante el funcionamiento, toque solamente la tapa y la pantalla.
PrECAUCIóN
Hay sobretensión en el inversor si el lED amarillo parpadea 4 veces.
El inversor puede quedar irreparablemente dañado.
• Informe a su instalador inmediatamente si el LED amarillo
parpadea y se visualiza el siguiente aviso en la pantalla.
Manejo La pantalla indica valores actuales de su instalación. Los valores
indicados se actualizan cada cinco segundos. La pantalla se utiliza
dándole golpecitos.
Un golpecito: se enciende la iluminación de fondo. La iluminación
se apaga automáticamente después de 2 minutos.
Un nuevo golpecito: la pantalla pasa a la siguiente indicación.
Dos golpecitos seguidos*: la pantalla muestra de forma sucesiva
el tipo de inversor, la versión del firmware de los procesadores
internos y la norma del país configurada.
Avisos de la pantalla
En funcionamiento Después de aprox. 1 minuto de haber encendido el inversor
correctamente aparecerán los siguientes avisos alternadamente.
Cada aviso aparece durante 5 segundos; después, el ciclo vuelve a
empezar desde el principio.
Energía generada durante el día actual
Estado de funcionamiento
Potencia inyectada en ese momento
Tensión del generador fotovoltaico
Suma total de la energía inyectada
Suma total de las horas de servicio en el modo de inyección a red
Error En caso de error, el inversor muestra el estado "Defecto" y un aviso
de error. Informe a su instalador.
Se muestran los siguientes avisos:
Energía generada durante el día actual
Estado de funcionamiento "Defecto"
Estado de funcionamiento
Aviso de error
Valor de medición en el momento del error
Valor de medición actual (solo se muestra si un valor de medición es
responsable del error)
Sobretensión de CC
Hay una tensión de entrada de CC demasiado alta en el inversor.
Informe a su instalador inmediatamente.
Estado Denominación Función
Todos
los LED
parpadean.
Fase de
arranque
El inversor se encuentra en la fase de arranque.
Todos los
LED están
encendidos.
Inicialización El inversor se inicializa.
Todos los
LED están
apagados.
Desconexión La tensión de entrada de CC al inversor es
demasiado baja para inyectar.
El LED verde
permanece
encendido.
Inyección a la
red
El inversor inyecta a la red pública.
El LED verde
parpadea.
Espera,
monitorización
de la red
El inversor monitoriza la red y espera a que la
tensión de CC alcance un nivel específico para
poder empezar a inyectar a la red.
Stop Interrupción del funcionamiento
Derrateo El inversor limita su potencia activa.
El LED
rojo está
encendido.
Advertencia Hay un error de fallo a tierra o uno de los varistores
con control térmico en el lado de entrada de CC
está averiado. Informe a su instalador.
El LED
amarillo
permanece
encendido.
Fallo El inversor ha pasado al estado de funcionamiento
"bloqueo permanente". Esto puede tener distintas
causas. Informe a su instalador.
El LED
amarillo
parpadea.
Fallo El inversor indica un fallo. Esto puede tener distintas
causas. Informe a su instalador.
Si su inversor está equipado con un componente para la comunicación, se pueden transferir una
variedad de canales de medición y avisos para el diagnóstico.
Canal de medición Descripción
E-Total Suma total de la energía inyectada
Event-Cnt Número de eventos que se han producido
Fac Frecuencia de red
Fallo Denominación del error/fallo actual
h-On Suma total de horas de servicio
h-Total Suma total de las horas de servicio en el modo de inyección a red
Iac Corriente de red
Ipv Corriente de CC
Conex. Red Suma total de las conexiones a la red
Pac Potencia de CA emitida
Rais/Riso Resistencia del aislamiento de la instalación fotovoltaica antes de la
conexión a la red
Numero de serie Número de serie del inversor
Modo Visualización del estado de funcionamiento actual
Vac Tensión de red
Vpv Tensión fotovoltaica de entrada
Vpv-teórico Tensión nominal fotovoltaica
Su inversor se puede encontrar en distintos estados de funcionamiento. Estos se representan en forma
de avisos de estado y pueden variar según el tipo de comunicación.
Aviso Descripción
Derating Indica sobretemperatura en el inversor. El inversor reduce su potencia para que
el equipo no se sobrecaliente. Para evitar pérdidas de rendimiento innecesarias,
el diseño de la instalación fotovoltaica debe ser examinado. Informe a su
instalador.
Fallo Se ha detectado un fallo. Informe a su instalador.
MPP El inversor trabaja en modo MPP. MPP es la indicación estándar en el
funcionamiento con irradiación normal.
control red Monitorización de red
Este aviso aparece durante la fase de arranque, antes de que el inversor esté
conectado a la red, principalmente por la mañana y por la noche, cuando la
irradiación es poca, o tras un fallo.
Offset Compensación del offset de la electrónica de medición
Defecto,
defecto
Error. Este aviso aparece por razones de seguridad y evita que el inversor se
conecte a la red. Informe a su instalador.
Parada Interrupción del funcionamiento
V-Const Funcionamiento de tensión constante
esperando Las condiciones para la conexión (todavía) no se han cumplido.
* A partir de la versión de firmware 4.00
EStADOS DE lED
INDICACIONES DE SEGUrIDAD VIStA GENErAl DEl PrODUCtO
Aletas de enfriamiento
Tapa de la carcasa
Pantalla
LED
Número de serie
Identificación del Sunny Boy mediante la placa de características
En funcionamiento
Fallo a tierra o varistor averiado
Fallo
PANtAllA
AVISOS DE EStADO CANAlES DE MEDICIóN
