6 Conexión eléctrica SMA Solar Technology AG
32 SSM16-24-IA-IES105120 Instrucciones de instalación

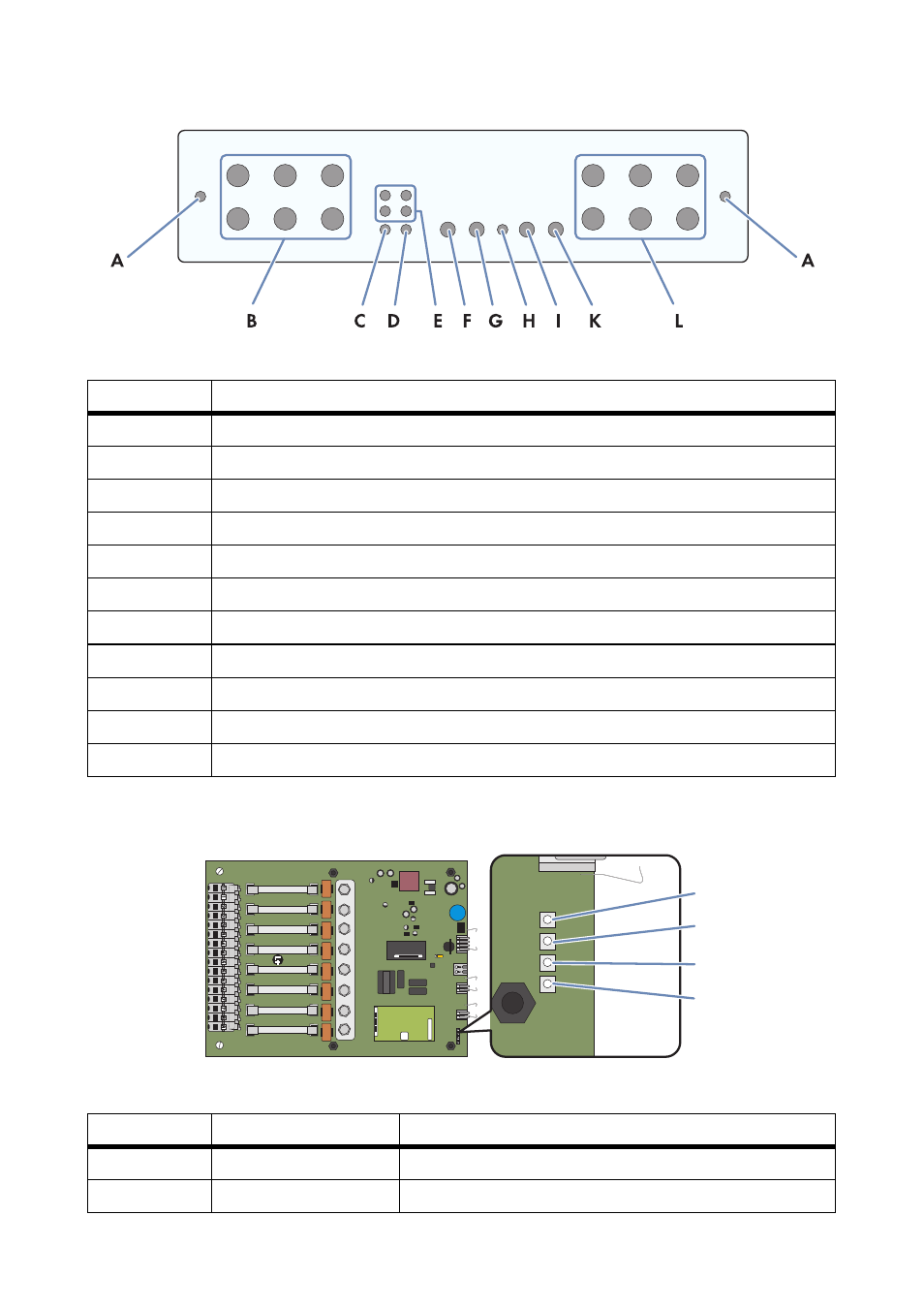

Figura 11: Vista inferior del Sunny String-Monitor (ejemplo)
Figura 12: Diodos luminosos de indicación del estado de funcionamiento
Posición Denominación
A Tubos de drenaje
B Boquilla de paso para la conexión de strings, polo +
*
*
Opcional con conector de CC
C Boquilla de paso para la conexión de la línea de datos de entrada
D Boquilla de paso para la conexión de la línea de datos de salida
E Boquillas de paso para la conexión de la activación remota
F Boquilla de paso para la conexión de la línea principal de CC polo +
**
**
Opcional
G Boquilla de paso para la conexión de la línea principal de CC polo +
H Boquilla de paso para la conexión del cable de toma a tierra
I Boquilla de paso para la conexión de la línea principal de CC polo −
K Boquilla de paso para la conexión de la línea principal de CC polo −
**
L Boquilla de paso para la conexión de strings, polo −
*
Posición LED Función
A LED 1, verde Entrada digital, opcional como protección contra robo
B LED 2, verde Descargador de sobretensión
B
A
C
D
