SMA Solar Technology AG 4 Sunny Central Control
Instrucciones de funcionamiento SC4-63HE-BE-BES103280 41
4. Pulse la tecla [ENTER].
☑ El informe de prueba se ha enviado.

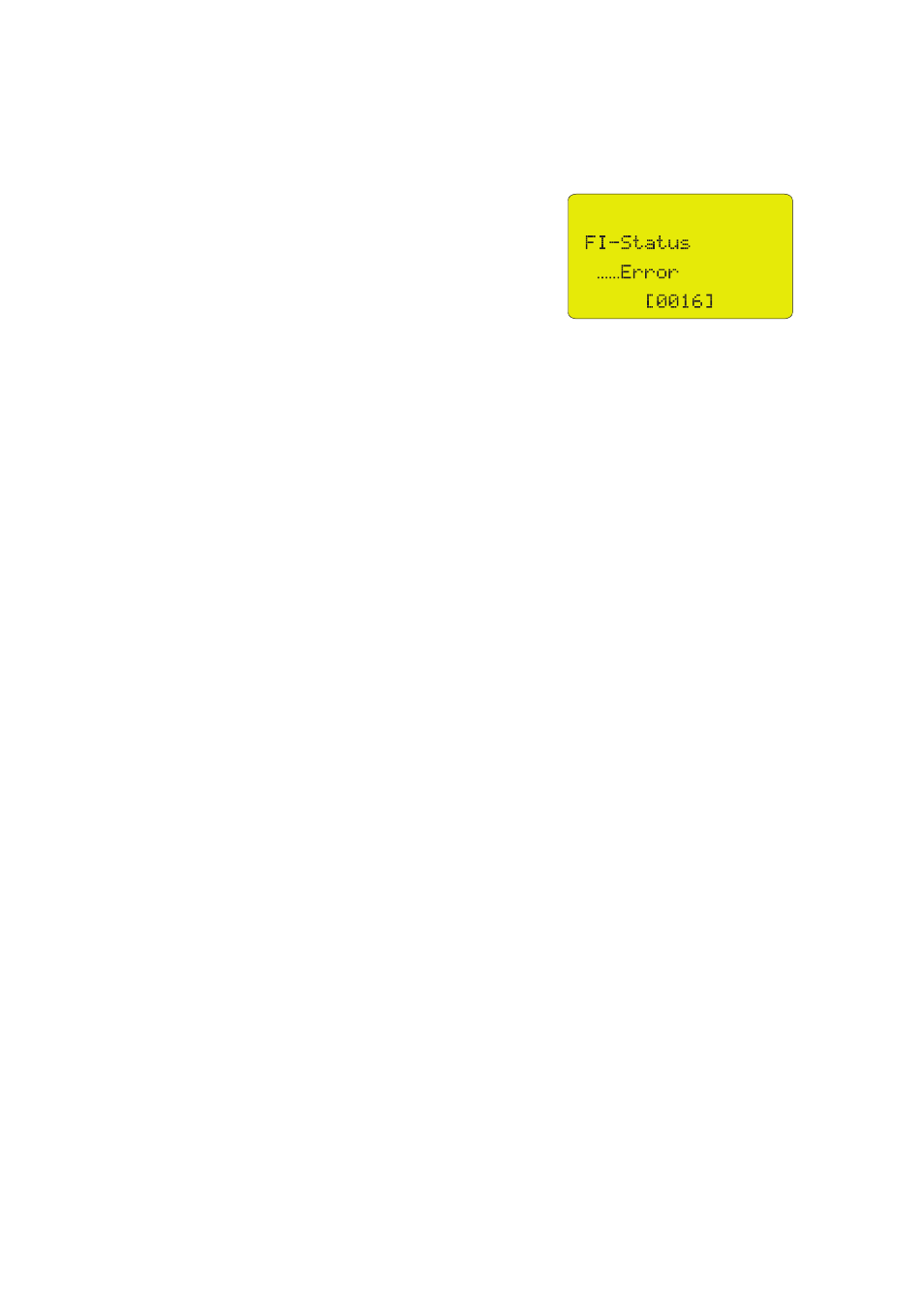

✖ ¿Aparece en la pantalla el error 0016?
No ha sido posible enviar el informe de prueba.
• El significado del código de error de la
última línea se explica en las instrucciones
de uso del NET Piggy-Back.
4.6 Sensores analógicos y señales externas
4.6.1 Cálculo de ganancia y offset de los sensores externos
Para recibir los resultados de medición correctos de los sensores externos es necesario calcular
previamente la ganancia y el offset de cada sensor.
Ganancia
La ganancia resulta de dividir el rango de valores indicado entre el rango de medición:
Ganancia = Rango de valor indicado / Rango de medición
Offset
El offset es la diferencia entre el límite inferior del rango de valores y el producto del factor de
ganancia por el límite inferior del rango de medición.
Offset = Rango de valores inferior - (Factor de ganancia x Rango de medición inferior)
Cálculo
Se mide el valor de medición M en el rango de Ms a Mi
Se visualizará el valor V en el rango de valores de Vi hasta Vs
Explicación de las abreviaturas usadas:
Ganancia: G = (Gs – Gi) / (Vs –Vi)
Offset: O = Gi – (G x Vi)
Indicación en el Sunny Central Control: V = (G x M) + O
M Valor de medición Ms Rango de medición superior
Mi Rango de medición inferior O Offset
G Ganancia V Valor
Vs Rango de valores superior Vi Rango de valores inferior
