3. Si hay fusibles en el Sunny Central, retírelos (consulte las instrucciones de instalación del
Sunny Central).
4. Si no existen fusibles en el Sunny Central, el mantenimiento solo se deberá llevar a cabo
cuando no haya luz.
7.2.2 Intervalo de mantenimiento
Realice labores de mantenimiento en el Sunny String-Monitor cada 24 meses.
7.2.3 Vista general de los principales componentes

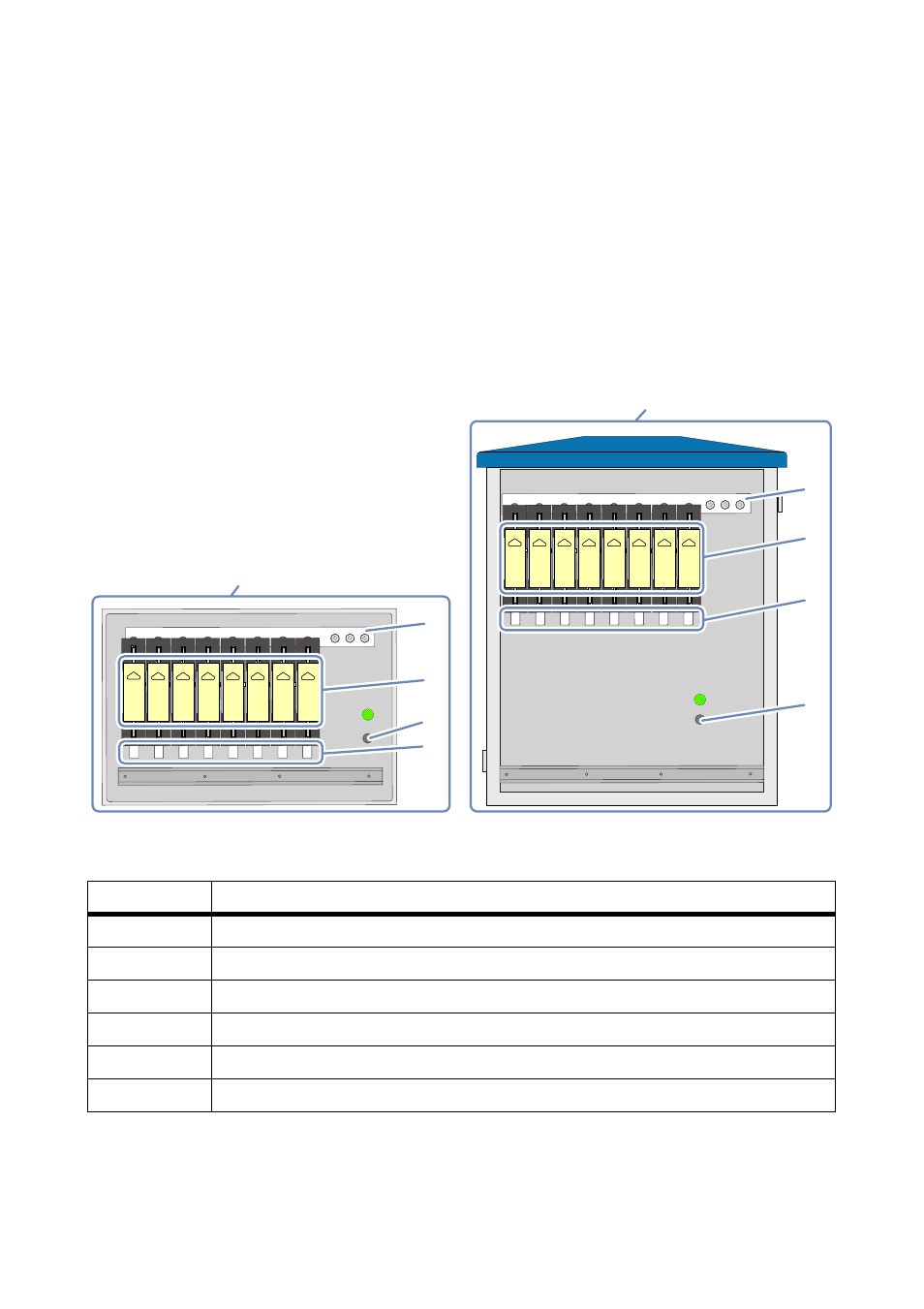

Imagen 15: Componentes principales en el interior
Posición
Denominación
A
Sunny Main Box
B
Sunny Main Box Cabinet
C
Barra colectora de CC, polo + o polo ‒, según la instalación fotovoltaica
D
Fusibles de CC o seccionadores
E
Entradas de CC, polo + o polo ‒, según la instalación fotovoltaica
F
Conexión de la toma a tierra
