Conexión eléctrica SMA Solar Technology AG
26 SMC6-8TL-IES101040 Instrucciones de instalación
5.2.2 Conexión del inversor a la red pública (CA)
1. Compruebe la tensión de red y compárela con „V
AC nom
" en la placa de características.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
Encontrará el documento correspondiente en la sección de descargas de
www.SMA‑Iberica.com.
2. Desconecte el interruptor automático y asegúrelo contra cualquier reconexión accidental.

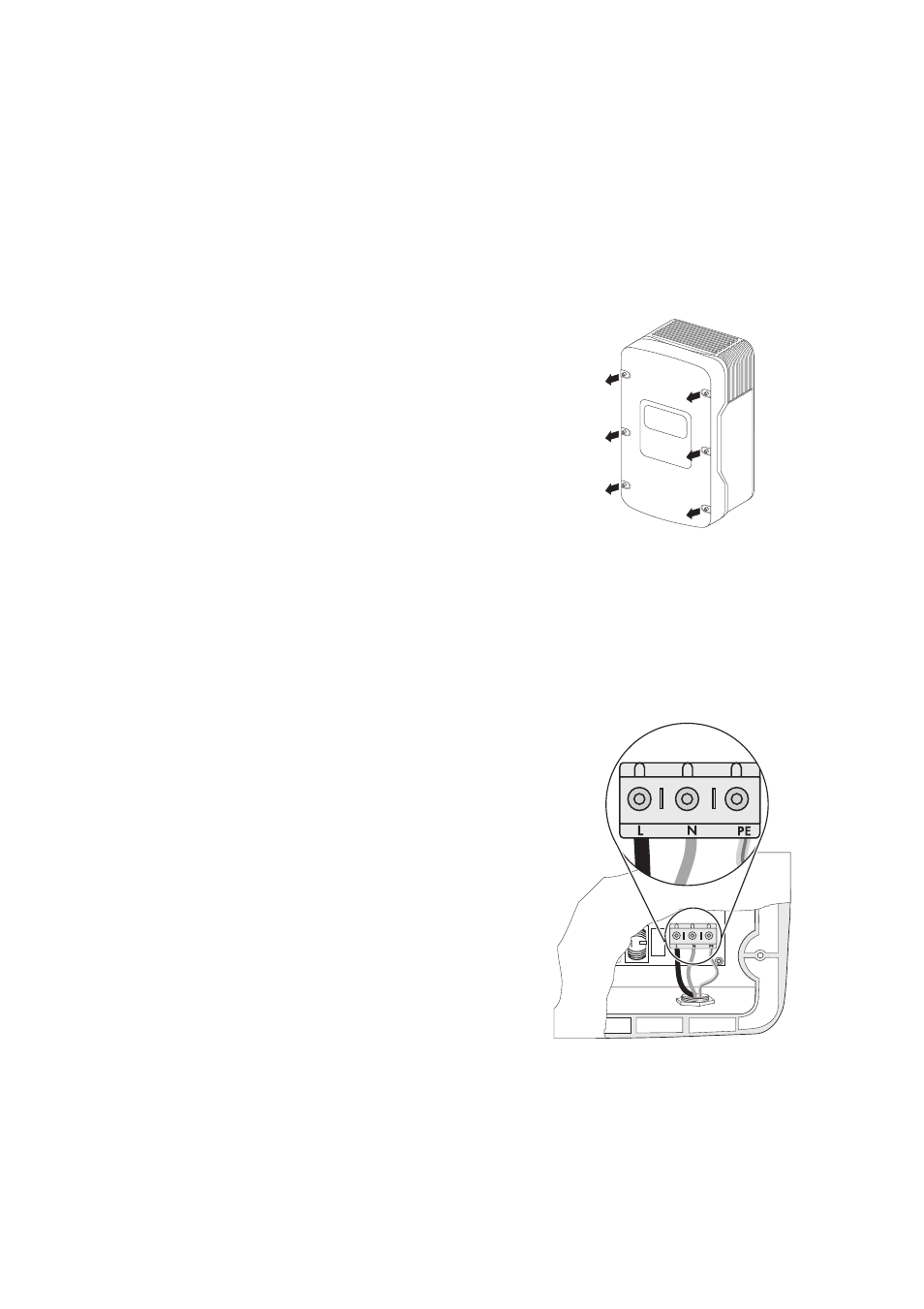

3. Suelte todos los tornillos de tapa y retire la tapa.
4. Retire la fijación de la apertura de la carcasa CA
(véase "D" en página 21).
5. Introduzca desde el exterior la conexión roscada
de CA en la apertura de la carcasa y fíjela desde
el interior con la contratuerca.
6. Introduzca los cables.
7. Conecte L, N y la toma a tierra (PE) a los bloques
de bornes acorde a la inscripción y con la ayuda
de un destornillador.
¡El conductor PE debe medir 5 mm más que los de
L y N!
¡No invierta la conexión de L y N!
8. Cierre fijamente la conexión roscada en la apertura de la carcasa.
