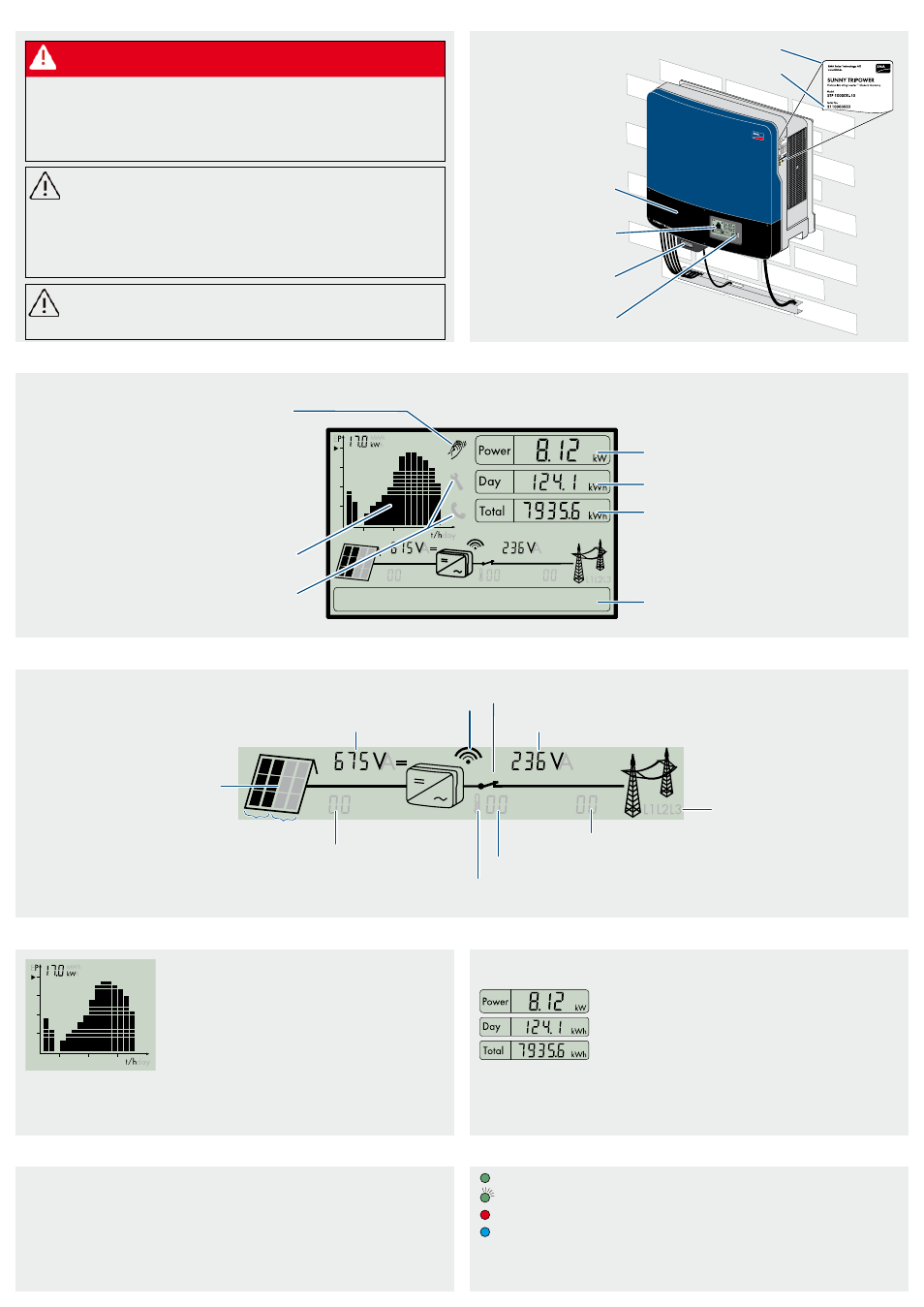

El led verde está encendido: En funcionamiento.
El led verde parpadea:
Espere a que haya suficiente irradiación.
El led rojo está encendido: Error: póngase en contacto con su instalador.
El led azul está encendido: Comunicación Bluetooth activa. El inversor puede comunicar con otros
equipos Bluetooth de SMA con la misma NetID.
PELIGRO
Peligro de descarga eléctrica debido a altas tensiones en el inversor
No abra el inversor.
Aunque no haya tensiones externas, en el inversor pueden existir todavía altas tensiones.
• La instalación eléctrica, las reparaciones y los trabajos de reequipamiento deben ser
realizados exclusivamente por especialistas cualificados.
AdvERTENCIA
¡Nuevo concepto de seguridad!
Si Sunny Tripower pita, significa que ha detectado un fallo en el generador fotovoltaico y
ha puesto el mismo en cortocircuito. La instalación fotovoltaica se encuentra ahora en un
estado seguro.
• No desconecte en ningún caso el Electronic Solar Switch y el conector CC.
• Informe inmediatamente a su instalador para solventar el fallo.
ATENCIóN
Peligro de quemaduras al tocar la carcasa caliente durante el funcionamiento.
• Durante el funcionamiento, toque solamente la tapa inferior y la pantalla.
La energía o la potencia del inversor se muestra en forma de
diagrama en la pantalla. De forma estándar se indica la curva del
día. La columna derecha del diagrama que parpadea representa
la hora actual. Si el inversor no inyecta electricidad en la red
pública en un período largo de tiempo (p. ej. en ausencia de luz
o en caso de módulos fotovoltaicos cubiertos de nieve), se inserta
un intervalo en la curva. La columna de la hora actual se actualiza
automáticamente cada cinco segundos.
Al cabo de cuatro segundos la columna desaparece durante un
segundo y vuelve a mostrar el valor actual.
En los tres campos Power, day y Total se indica la potencia y energía del inversor. La pantalla se
actualiza cada cinco segundos.
Power
La potencia actual que el inversor inyecta a la red pública
day
La energía inyectada durante ese día. Es decir, la suma de energía
desde la puesta en servicio del inversor por la mañana hasta el
momento actual.
Total
La energía total que el inversor ha inyectado durante el tiempo total de
funcionamiento
Número de serie
Identificación del inversor mediante la placa de características
vISTA GENERAL dEL PROdUCTO INdICACIONES dE SEGURIdAd
dIAGRAMA INdICACIóN dE POTENCIA
ExACTITUd dE MEdICIóN
Dado que los valores indicados en la pantalla pueden diferir de los valores reales no deben usarse
como base para la liquidación. Los datos de medición registrados por el inversor son necesarios
para la gestión y la regulación de la corriente que se va a inyectar. El inversor no dispone de un
contador calibrado.
vISTA GENERAL dE INSTALACIóN
Potencia actual
Rendimiento energético diario
Energía total desde la instalación del inversor
Línea de texto del evento visualizado
Representación gráfica de la energía /potencia del inversor
La pantalla actualiza los valores de su instalación fotovoltaica cada 5 segundos.
Puede utilizar la pantalla mediante golpecitos en la tapa inferior
de la carcasa:
• Un golpecito: se enciende la iluminación de fondo, se
cambia entre la curva de potencia de las últimas 16 horas
de inyección y los rendimientos energéticos de los últimos
16 días, y se pasa a la línea de texto siguiente.
• Dos golpecitos seguidos (a partir de la versión de
firmware 2.31): el inversor muestra sucesivamente la versión
de firmware, el número de serie y la denominación del
inversor, la NetID del Bluetooth , la norma nacional ajustada
y el idioma de la pantalla.
Error: póngase en contacto con el
instalador eléctrico.
Interruptor abierto: sin inyección a red
Interruptor cerrado: inyección a red
Tensión/electricidad de salida del conductor de fase abajo representada
Conexión por Bluetooth con otros equipos
Tensión/electricidad de entrada
Número de evento de la red pública
Número de evento del generador fotovoltaico
Número de evento del inversor
Reducción de potencia por temperatura demasiado elevada
• Si este símbolo aparece en la pantalla a menudo, póngase en contacto con su instalador eléctrico.
SEñALES dE LOS LEd
PANTALLA GRáfICA
A B
Asignación de fases
Conmutación entre entradas
A y B cada 10 segundos
Pantalla gráfica
Electronic Solar Switch
LED
Tapa inferior de la carcasa
