10
>> Conexiones
Conexión de altavoces al televisor
El televisor admite la conexión de un
máximo de diez altavoces y subwoofers
cableados y, si está equipado con un
módulo Power Link inalámbrico, un
máximo de ocho altavoces y subwoofers
inalámbricos.
Consulte la página 20 si
desea obtener más información acerca
de la configuración de altavoces
inalámbricos.
Antes de conectar un equipo externo,
desconecte de la red eléctrica todos los
sistemas.
Según los equipos que desee conectar al
televisor, puede que necesite hacer uso de
ciertos cables y, quizá, también adaptadores.
Su distribuidor de Bang & Olufsen pone a su
disposición un amplio surtido de cables y
adaptadores.
Conectar los altavoces
> Conecte un cable Power Link a la toma
correspondiente de los altavoces que
desee conectar al televisor.*
1
> Pase los cables y conéctelos a las tomas
PL 1–5 del televisor.
> Pase un cable Power Link entre las tomas
correspondientes de los demás altavoces,
si forman parte de la instalación.
> Conecte un cable Power Link a las tomas
correspondientes del subwoofer, si forma
parte de la instalación.
> Pase el cable y conéctelo a una toma
disponible del grupo de tomas PL 1–5 del
televisor.
> Vuelva a conectar el televisor y los equipos
externos a la red eléctrica.
1 *Recuerde configurar el interruptor de
posición de los altavoces según corresponda
(izquierda o derecha).
La conexión de dos altavoces a una toma PL
sólo puede llevarse a cabo empleando un
cable especial. Si no es posible conectar los
altavoces en cascada, será preciso instalar un
divisor (póngase en contacto con su distribuidor
de Bang & Olufsen si desea obtener más
información).
PL 5 PL 4
PL 3 PL 2 PL1

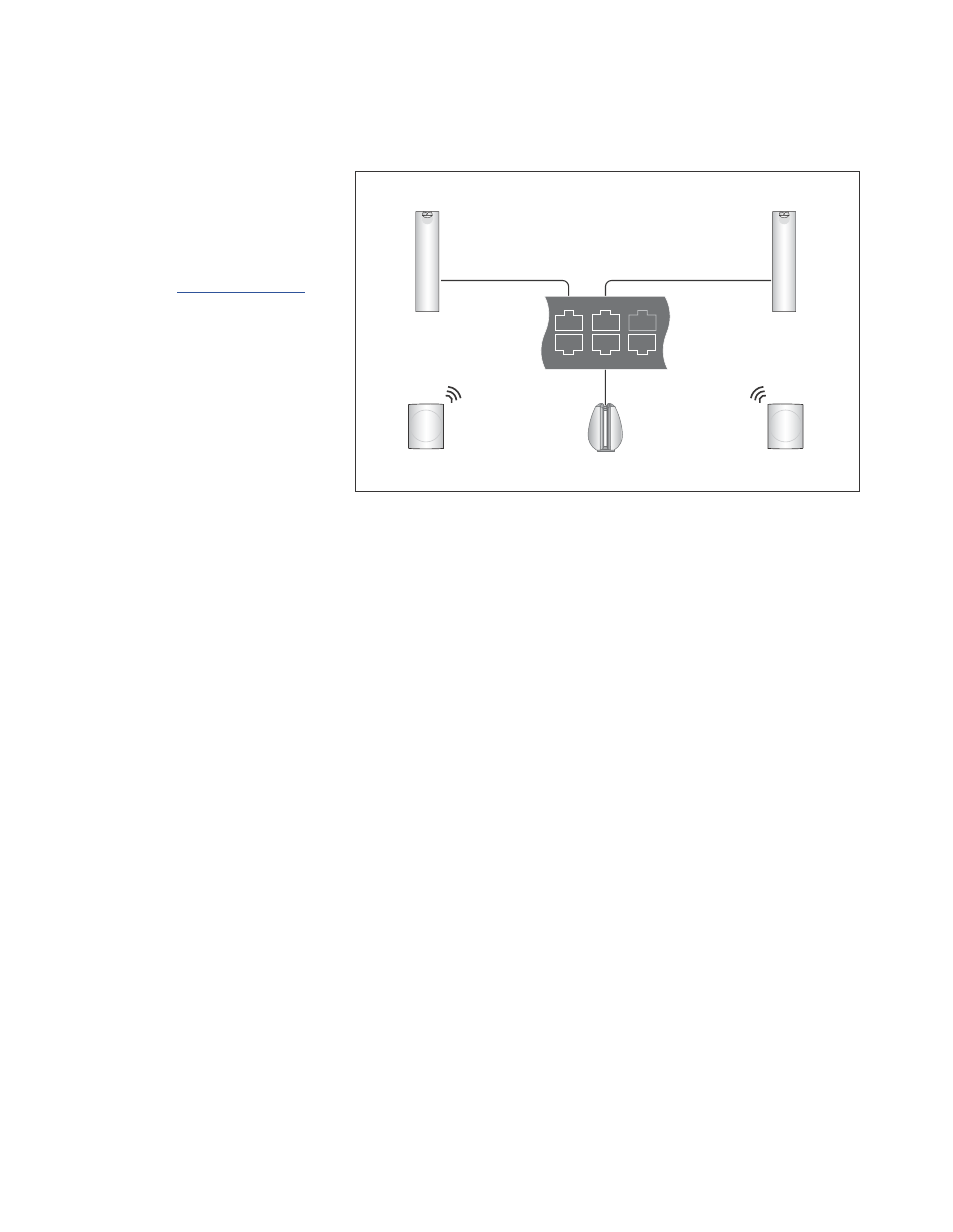

Ejemplo de conexión de un grupo de altavoces.
Altavoz posterior Altavoz posterior Subwoofer
Altavoz frontal Altavoz frontal
