12
>> Conexiones
Conexión de altavoces al sistema
El sistema admite la conexión de un
máximo de 12 altavoces y subwoofers.
Antes de conectar un equipo externo,
desconecte de la red eléctrica todos los
sistemas.
Según los equipos que desee conectar al
sistema, puede que necesite hacer uso de
ciertos cables y, quizá, también adaptadores.
Su distribuidor de Bang & Olufsen pone a su
disposición un amplio surtido de cables y
adaptadores.
Conectar altavoces
> Conecte un cable Power Link a la toma
correspondiente de los altavoces que desee
conectar al sistema.
> Pase los cables y conéctelos a las tomas
PL 1–6 del sistema.
> Pase un cable Power Link entre las tomas
correspondientes de los altavoces externos,
si están disponibles.
> Conecte un cable Power Link a la toma
correspondiente del subwoofer.
> Pase el cable y conéctelo a una toma
disponible del grupo de tomas PL 1–6
del sistema.
> Vuelva a conectar el sistema y los equipos
externos a la red eléctrica.
La conexión de dos altavoces a una toma PL
sólo puede llevarse a cabo empleando un
cable especial. Si no es posible conectar los
altavoces en cascada, será preciso instalar un
divisor (póngase en contacto con su distribuidor
de Bang & Olufsen si desea obtener más
información).
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

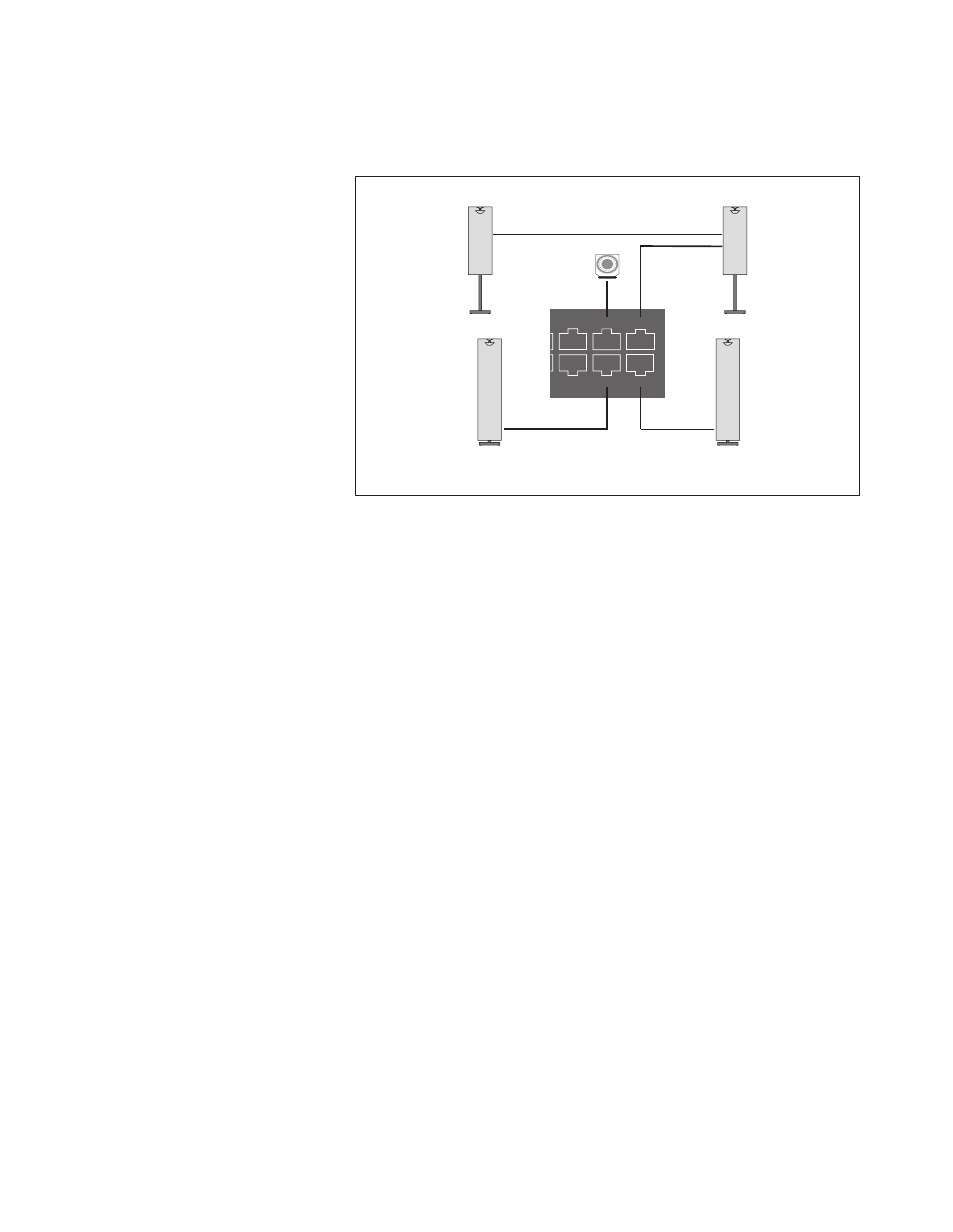

Ejemplo de conexión de un grupo de altavoces.
Altavoz posterior
Altavoz posterior
Subwoofer
Altavoz frontal Altavoz frontal
