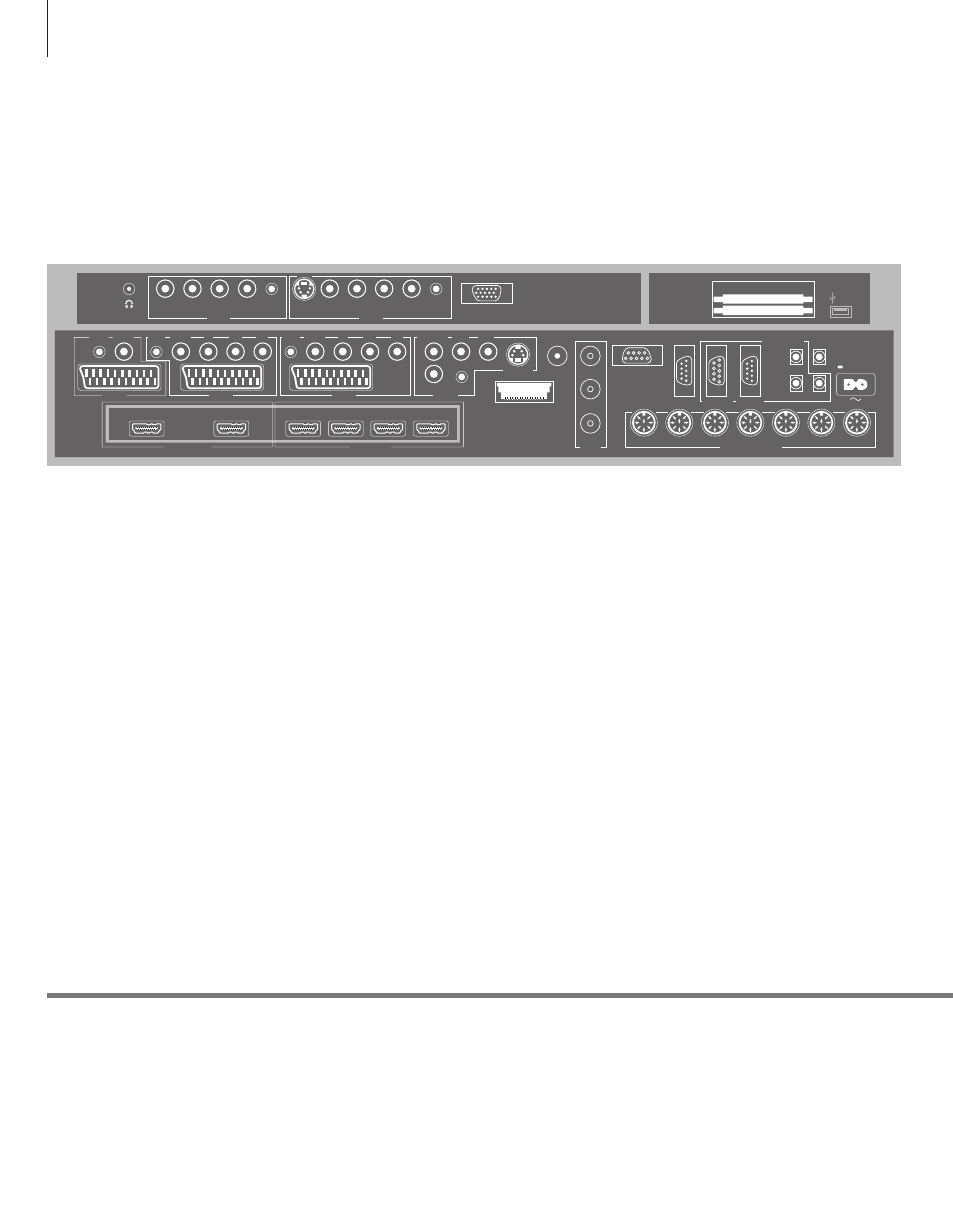

Paneles de conexiones
Registre los equipos que conecte al panel de conexiones principal en el menú
CONEXIONES. Dicho menú admite también el registro de los equipos conectados
al panel de conexiones lateral.
Consejos útiles
Ahorro de energía
Cable de alimentación
No use la interfaz Master Link si ha configurado la opción AHORRO ENERGÍA del menú CONFIGURACIÓN
DE STANDBY como SÍ. Si la opción AHORRO ENERGÍA está configurada como SÍ y el televisor se encuentra
en modo standby, la toma MASTERLINK permanecerá desactivada. Como resultado, no podrá acceder
al televisor desde un sistema de audio o vídeo instalado en una habitación periférica si aquel se encuentra
instalado en una habitación principal y en modo standby. Tampoco podrá efectuar grabaciones empleando
como fuente un equipo conectado a cualquiera de las tomas AV. Consulte la Guía si desea obtener más
información.
Conecte la toma ~, situada en el panel de conexiones principal del televisor, a una toma de suministro
eléctrico. Al hacerlo, el televisor pasará al modo standby y quedará listo para su uso.
AV1
Grupo de tomas para la conexión AV de un equipo
grabador principal o un receptor digital. También
admite la conexión de equipos de vídeo de otro tipo.
AV2
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios.
AV3
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios.
El televisor mantiene una ruta de señal abierta
entre un equipo grabador conectado al grupo de
tomas AV1 y una fuente grabable conectada al
grupo de tomas AV3.
Ello permite configurar la fuente conectada al
grupo de tomas AV3 para que se encienda
automáticamente y el equipo grabador conectado
al grupo de tomas AV1 para la grabación programada
de la fuente anterior, siempre que ambos equipos
conectados admitan dichas funciones.
AV4
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios.
AV5
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios. Admite también la
conexión de un equipo BeoMaster, una cámara o
una videocámara.
AV6
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios. Admite también la
conexión de una cámara o una videocámara.
CTRL (AV1 – AV6)
Estas tomas permiten enviar señales de control de
infrarrojos a equipos externos conectados a un
grupo de tomas AV.
L-IN, R-IN (AV4 – AV6)
Entradas de línea derecha e izquierda. Las
pertenecientes a los grupos de tomas AV5 y AV6
están destinadas a la conexión de audio de, por
ejemplo, una cámara o una videocámara.
VIDEO IN (AV4 – AV6)
Estas tomas permiten conectar señales de vídeo.
Los grupos de tomas AV5 y AV6 admiten también
la conexión de una cámara o una videocámara.
Y – Pb – Pr (AV2 – AV3)
Estas tomas permiten conectar señales de vídeo
procedentes de una fuente externa, como una
fuente HDTV. Puede usarlas en conjunto con un
grupo de tomas AV o una toma de audio digital.
SPDIF (AV1 – AV6)
Tomas de entrada de audio digital (por ejemplo,
para un reproductor de DVD).
S VIDEO (AV4 y AV6)
Estas tomas permiten conectar equipos con salida
Y/C, como, por ejemplo, una consola de videojuegos.
HDMI OUT (DISPLAY 1 y 2)
Estas tomas permiten conectar una pantalla de
plasma y/o un proyector. Si sólo desea conectar
una pantalla o un proyector, hágalo a la toma
DISPLAY 1. De lo contrario, conecte la pantalla a
la toma DISPLAY 1 y el proyector a la toma
DISPLAY 2. No es posible conectar dos pantallas o
dos proyectores al mismo tiempo.
POWER LINK
CONTROL
CENTRE 1
CINEMA MONITOR
SMARTCARD
PCMCIA
IR IN
DTV DATA
MASTER LINK
1(SUB)
1
ANALOGUE
DVB-S
DVB-T/C
2
3
2 3 4
TTL
5 6
ANT HDMI IN HDMI OUT
AV 4 AV 3 RS232
IR IN
CTRL SPDIF
VIDEO IN L IN R IN
IR 1+2
LINK TV S VIDEO
Y SPDIF CTRL Pb Pr
AV 2
AV 5
AV 1
Y SPDIF
DISPLAY 1
CTRL SPDIF CTRL Pb Pr
R IN L IN
VIDEO
IN SPDIF CTRL
DISPLAY 2 A B C D
AV 6
R IN L IN
VIDEO
IN SPDIF CTRL
VGA
S VIDEO
