S-24

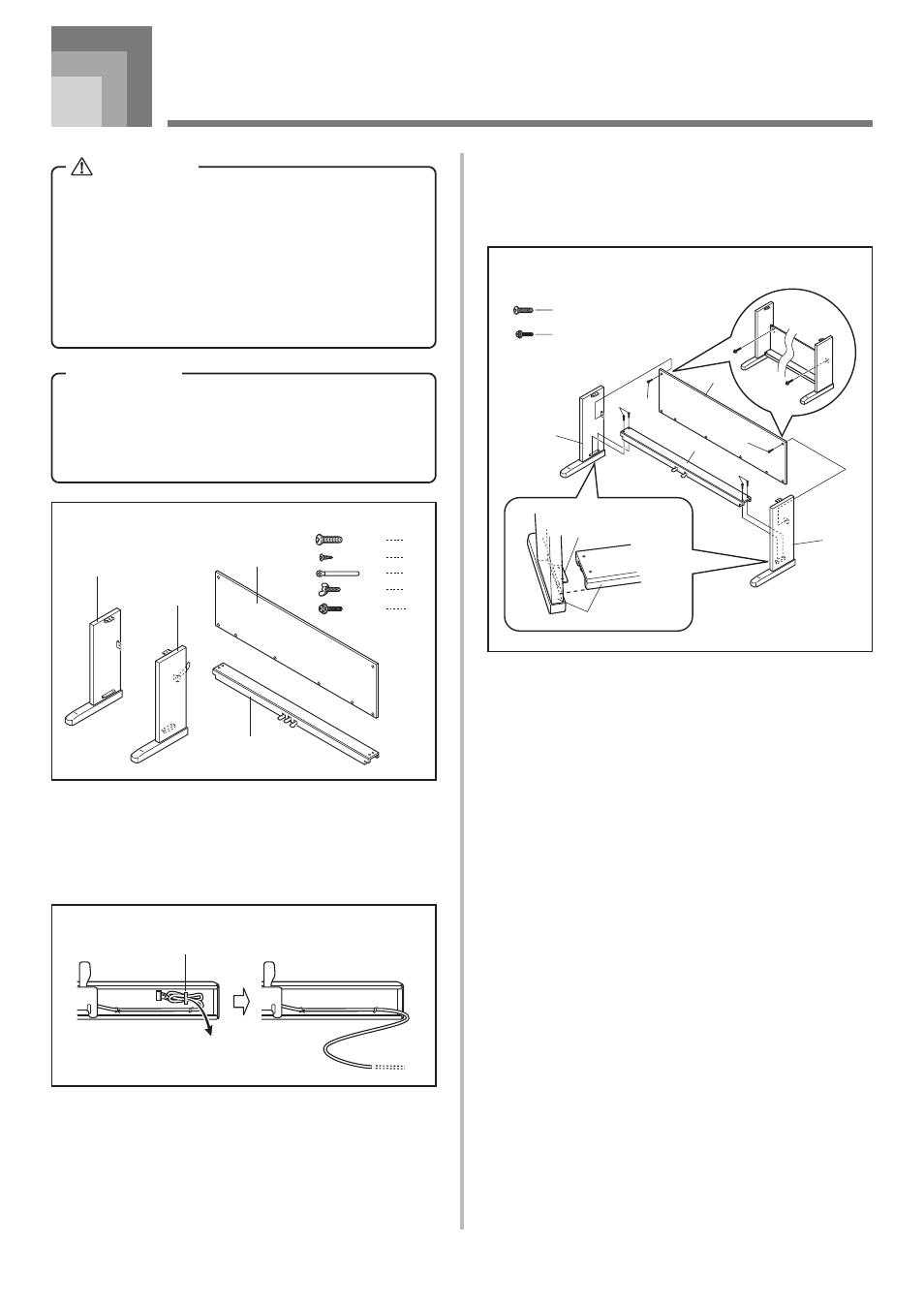

Instrucciones de armado
PRECAUCIÓN
• Tenga especial cuidado de evitar lesiones cuando instala
los apoyos y pedales, y cuando monte el teclado sobre
el soporte.
• Cuando arme, asegúrese de que la cubierta de teclado
deslizante del cuerpo del piano digital se encuentra
completamente cerrada. Si la cubierta se deja abierta
durante el armado, puede cerrarse accidentalmente
ocasionando que los dedos queden aprisionados entre
el cuerpo del piano digital y la cubierta.
¡IMPORTANTE!
• Asegúrese de armar el soporte sobre una superficie
plana.
• Este soporte no incluye ninguna de las herramientas
requeridas para el armado. Para el armado deberá tener
un destornillador tipo Phillips (+) a mano.
• Verifique los ítemes que vienen con la unidad para
asegurarse de que todo lo mostrado en la Figura 1 (A a I)
se encuentra incluído.
Todos los tornillos se encuentran en una bolsa plástica que
está encintada dentro del cartón del embalaje.
• Antes de comenzar realmente el armado del soporte, quite
las abrazaderas en la posición 1 (Figura 2) en donde el
cable del pedal sale de la parte trasera del travesaño D.
1 Armado del soporte
Refiérase a las Figuras 3, 4 y 5 a medida que arma el soporte
de acuerdo al procedimiento siguiente.
1. Fije los montantes laterales A y B al travesaño D usando
los cuatro tornillos E (Figura 3).
• Cuando se unen las dos piezas marcadas 2, las piezas
metálicas 3 en los interiores de los montantes laterales
A y B deben fijarse en las ranuras en los extremos del
travesaño D. Asegúrese que las piezas metálicas sean
empujadas dentro de las ranuras en toda su extensión
posible. Si no son así empujadas, las piezas metálicas 3
y los tornillos E no coincidirán correctamente lo cual
puede ocasionar que los tornillos se queden sin roscas.
A
B
C
D
x4
x6
x1
x2
E
F
G
H
I x2
Figura 1
Figura 2
1
Figura 3
3
2
A
E
E
I
I
I
D
C
E
B
Montante
de ajuste
Montante lateral
420A-E-056A
