S-56

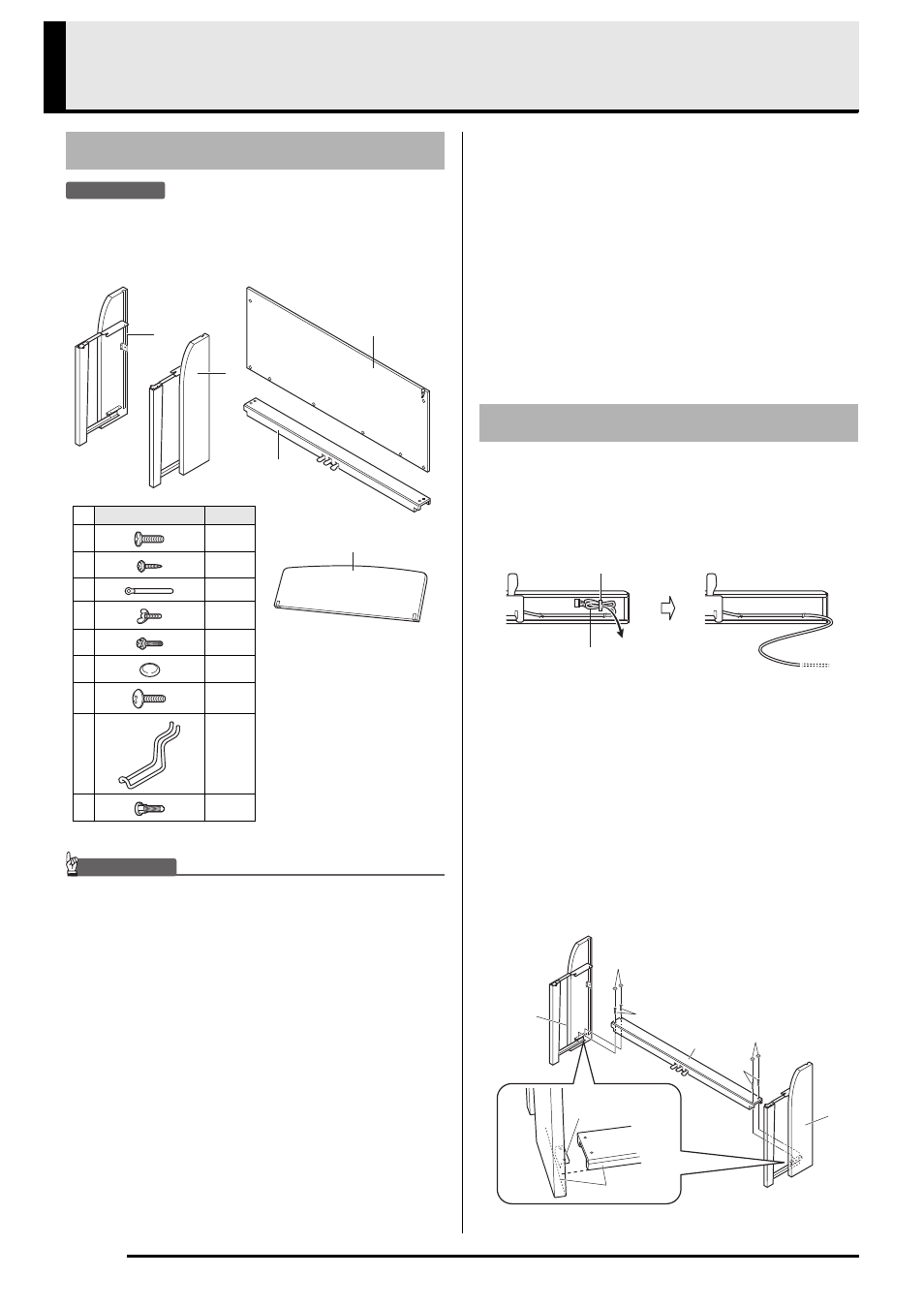

Armado del soporte
PREPARACIÓN
• Este soporte no incluye ninguna de las herramientas
requeridas para el armado. Tenga a mano un
destornillador grande tipo Philips (+) pues lo
necesitará para el armado.
¡IMPORTANTE!
• Si hay algún elemento faltante o dañado, póngase
en contacto con su centro de servicio CASIO local.
• No utilice ningún tornillo que no sean los entregados
con el soporte. Correría el riesgo de dañar el soporte
y/o el piano digital.
*
PRECAUCIÓN
• El armado del soporte requiere por lo menos dos
personas que trabajen en equipo.
• El armado de este soporte debe realizarse sobre
una superficie plana.
• No quite la cinta que mantiene la cubierta del
teclado asegurada en su lugar hasta finalizar el
armado. Si quitara la cinta, la cubierta del
teclado se podría abrir y cerrar durante el
armado, y correría el riesgo de lastimarse las
manos y los dedos.
• Durante el armado, tenga la precaución de no
pillarse los dedos entre las piezas.
1.
Libere la abrazadera  que mantiene
ajustado el cable del pedal a la parte trasera
de la pieza transversal
 y extraiga el cable
del pedal de la pieza transversal.
2.
Fije los paneles laterales  y  a la pieza
transversal  . Asegure los paneles laterales
con los cuatro tornillos  .
• Cuando instale la pieza  , deslice las fijaciones  en
las ranuras en ambos extremos de la pieza transversal
 . Si las fijaciones  no estuvieran completamente
insertadas en los extremos de la pieza transversal  ,
los tornillos  podrían no introducirse en los
orificios para los tornillos de las fijaciones  , lo cual
provocaría a su vez daños en las roscas de los
mismos.
• Cubra las cabezas de los tornillos con las tapas  .
Desembalaje
C
D
A
B
N
Part Cant.
 4
 6
 1
 2
 2
 4
 2
 1
 1
Cómo armar el soporte
1
Cable de los pedales
A
D
B
J
J
3
2
E
E
