20040201
(8) Asigne los datos de muestra a [Lower].
• Si desea llamar y asignar datos diferentes, repita los pasos (3) al (7) anteriores para
[Lower].
• Si desea asignar datos a la derivada primera o segunda derivada de [Upper], o datos
[Upper] convertidos al formato para la generación a través del altavoz, realice los
pasos siguientes. Tenga en cuenta, sin embargo, que podrá realizar estos pasos
solamente si ha asignado los datos a [Upper]. El botón de opción [Special] no se
dispone si no ha asignado ningún dato a [Upper].

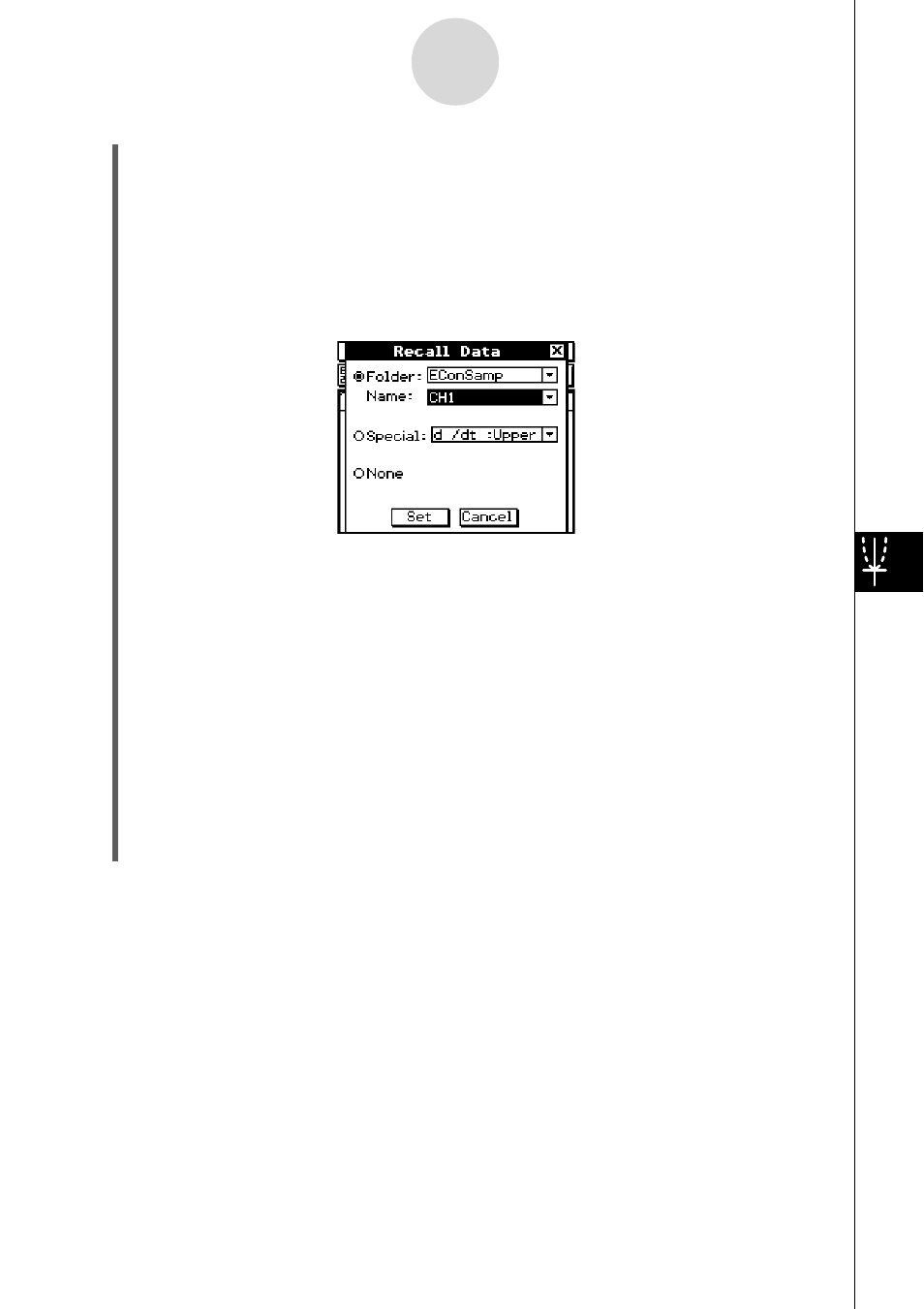

1 Sobre el cuadro de diálogo “Recall Data”, toque el botón de opción [Special].
2 Toque el botón de flecha hacia abajo [Special], y luego [ d / dt ] (derivada primera) o
[ d 2 / dt 2 ] (derivada segunda).
Si ha asignado datos muestreados con [Microphone] al gráfico [Upper], la lista
[Special] también incluirá una opción [Sound]. Seleccionando [Sound] convierte
los datos [Upper] a datos de onda que pueden generarse desde el altavoz, y luego
asigne esos datos a [Lower].
3 Toque [Set].
• Si no desea asignar ningún dato, toque el botón [None] sobre el cuadro de diálogo
“Recall Data”, y luego toque [Set].
(9) Para completar el procedimiento, ahora realice los pasos comenzando desde el paso
(9) de la parte titulada “Para dibujar un gráfico usando los ajustes de la lengüeta
[Normal]” en la página 8-5.
8-9
Graficando datos
