Preparativos
S-16
6.
Mientras se proyectan las imágenes de ambos proyectores, A y B, repita los pasos
3 y 5 según se requiera para reducir al mínimo la diferencia entre el modelado de las
imágenes de ambos proyectores.
Ajuste 2: Ajuste fino utilizando el patrón de ajuste
7.
En el control remoto, presione la tecla [CORRECT].
8.
En el menú “Modelado de imagen” que aparece, seleccione “Ajustar posición de la
imagen” y, a continuación, presione la tecla [ENTER].
z Con esto se proyectarán dos patrones de ajuste, uno amarillo para el proyector A y otro azul claro
para el proyector B.
z Ajuste el enfoque de los patrones, según se requiera.
9.
Observe los patrones de ajuste mientras ajusta primero el proyector A y luego el
proyector B. Mientras realiza los ajustes, intente obtener las siguientes
características.
z Ajuste las líneas horizontales de los cursores en forma de cruz en el centro del patrón de ajuste
hasta que queden en posición horizontal (sin inclinación izquierda-derecha).
z Realice el ajuste de tal manera que las líneas verticales de los cursores en forma de cruz en el
centro del patrón de ajuste, queden en el centro de la pantalla.
10.
En el control remoto, presione la tecla [BLANK].
z Esto hace que el patrón de ajuste del proyector B desaparezca, y que quede solamente el patrón
de ajuste del proyector A (amarillo).
11.
Mientras observa el patrón de ajuste del proyector A, realice los ajustes en vertical
descritos a continuación.
3

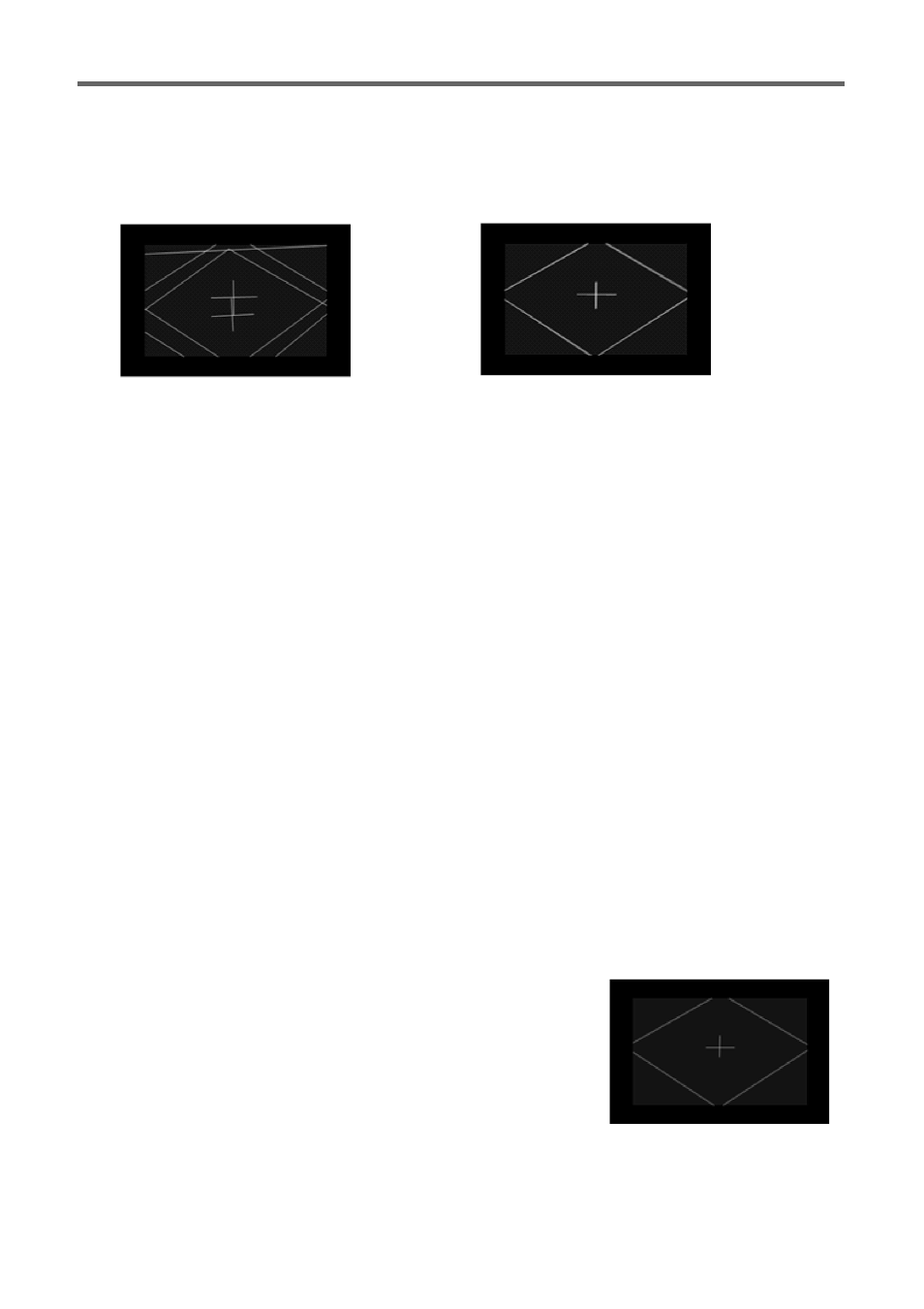

Antes del ajuste
Después del ajuste
Realice los pasos siguientes.
Proyector A : Ejecute el procedimiento del paso 3 para realizar el ajuste fino del patrón de ajuste
del proyector A.
Proyector B : Ejecute el procedimiento del paso 5 para realizar el ajuste fino del patrón de ajuste
del proyector B.
(1) Ajuste la inclinación vertical del proyector A.
(2) Ajuste el tamaño de la imagen del proyector A.
Los cursores en forma de cruz del patrón de ajuste deben
quedar en el centro de la pantalla objetivo y el borde exterior
del patrón de ajuste debe quedar ligeramente fuera del área de
proyección objetivo, tal como se observa en la ilustración.
