JE NE DISPOSE PAS D’UNE ARRIVÉE D’AIR INDÉ-
PENDANTE
Nous vous demandons d’utiliser un tuyau double flux ayant un avis technique
du CSTB pour vous permettre d’avoir une installation conforme : arrivée d’air et
évacuation. De plus ce type de tuyau permet un rendement supérieur.

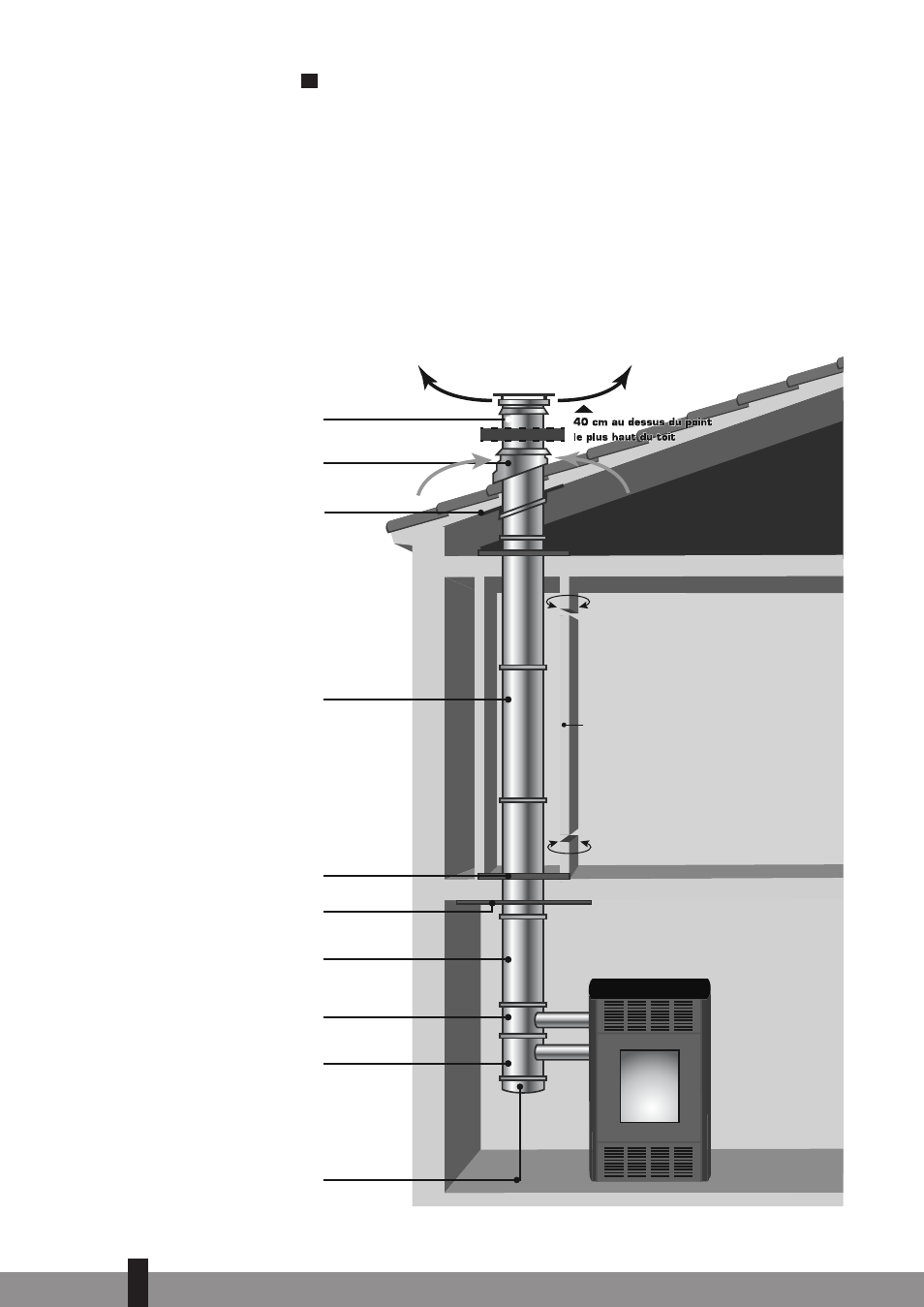

Fumées
Air frais
Terminal vertical
Solin avec larmier
Bride de sécurité
Collier de soutien
Plaque de propreté
Élément droit concentrique
Té 90° concentrique avec piquage
Évacuation fumée
Té 90° concentrique avec piquage
Prise d’air
Tampon plein
Ventilation
Coffrage avec ventilations
haute et basse
en partie habitable
Support au toit
