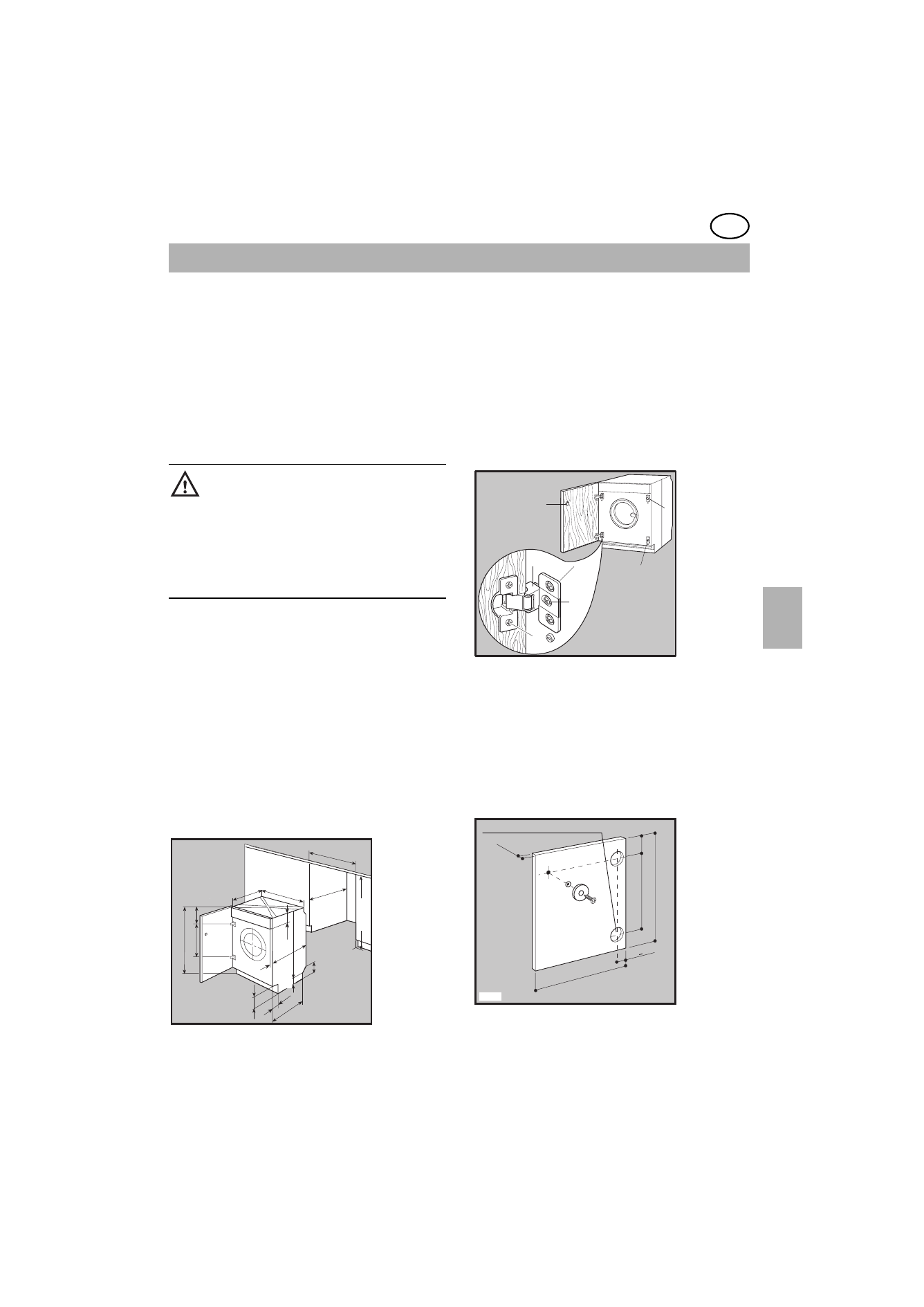

Instalación
E
39
Conexión eléctrica
El aparato funciona con una tensión de 220-
230 V, monofásica, 50 Hz.
Controle que la instalación doméstica
pueda soportar la carga máxima requerida
(2,2 kW), considerando también los otros
aparatos en funcionamiento.
Conecte el aparato a una toma de tierra
y según las normas en vigor.
El fabricante declina cualquier
responsabilidad por los daños o las
lesiones provocadas por el
incumplimiento de las normas de
seguridad antedichas.
Si se debe sustituir el cable de
alimentación, diríjase a nuestro
Centro de Asistencia técnica.
Importante:
Una vez que se haya instalado la máquina
bajo la encimera, asegurarse de que se
pueda acceder fácilmente al cable de
alimentación.
Instalación bajo encimera
Este aparato se puede montar entre los
muebles de la cocina.
Las dimensiones del hueco del mueble para
la integración en la cocina son las indicadas
en la figura A.
P0965
820 min
600 min.
600
596
416
176,5
818
541
195
490
160
120
90
8
515
165 A
Preparación y montaje de la
puerta
El aparato está predispuesto para montar
una puerta que se abre de la derecha a la
izquierda.
En este caso es suficiente atornillar las
bisagras (1) y el contra-imán (6)
suministrados con el aparato (Fig.B) a la
altura prevista.
a) Puerta
Las dimensiones deben ser las siguientes:
- anchura: 595-598 mm
- espesor: 16-22 mm
La altura (C-Fig. C) depende de la altura del
zócalo de los muebles adyacentes.
35 Ø 14 prof.
16-22
B
C
22+1,5
595-598
416
P0422
C
4
1
2
3
6
1
2
3
P0982
7
B
5
