53
PR167
Ha
Hb
8mm

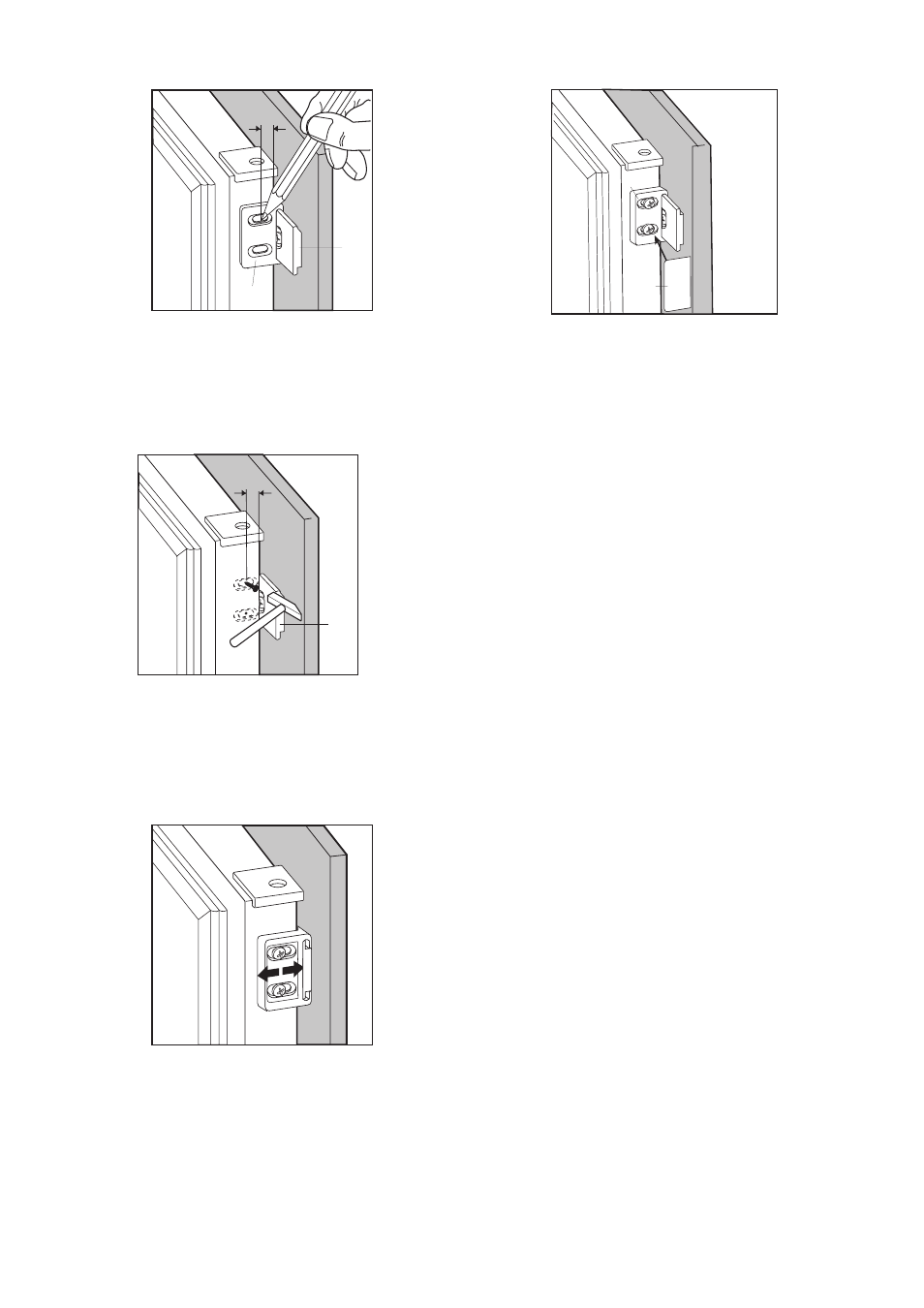

8. Abrir la puerta del aparato y la del mueble a 90¡
aprox. Introducir la escuadrita (Hb) en la gu’a
(Ha). Mantener unidas la puerta del aparato y la
del mueble y marcar los agujeros segœn se indica
en la figura.
9. Quitar las escuadras y marcar a 8 mm del borde
externo de la puerta con el clavo (K).
PR167
Ha
8mm
K
10. Colocar otra vez la escuadrita sobre la gu’a y
fijarla con los tornillos presentes en el equipo
base.
En caso de que sea necesario alinear la puerta
del mueble, utilizar el juego de los agujeros de
ojal. Al tŽrmino de las operaciones es preciso
controlar que la puerta del aparato estŽ cerrada
correctamente.
PR168
Hb
11. Introducir la tapa (Hd), presion‡ndola hasta o’r el
resorte, en la escuadrita (Hb).
PR167/1
Hd
Hb
