53
PR167
Ha
Hb
8mm

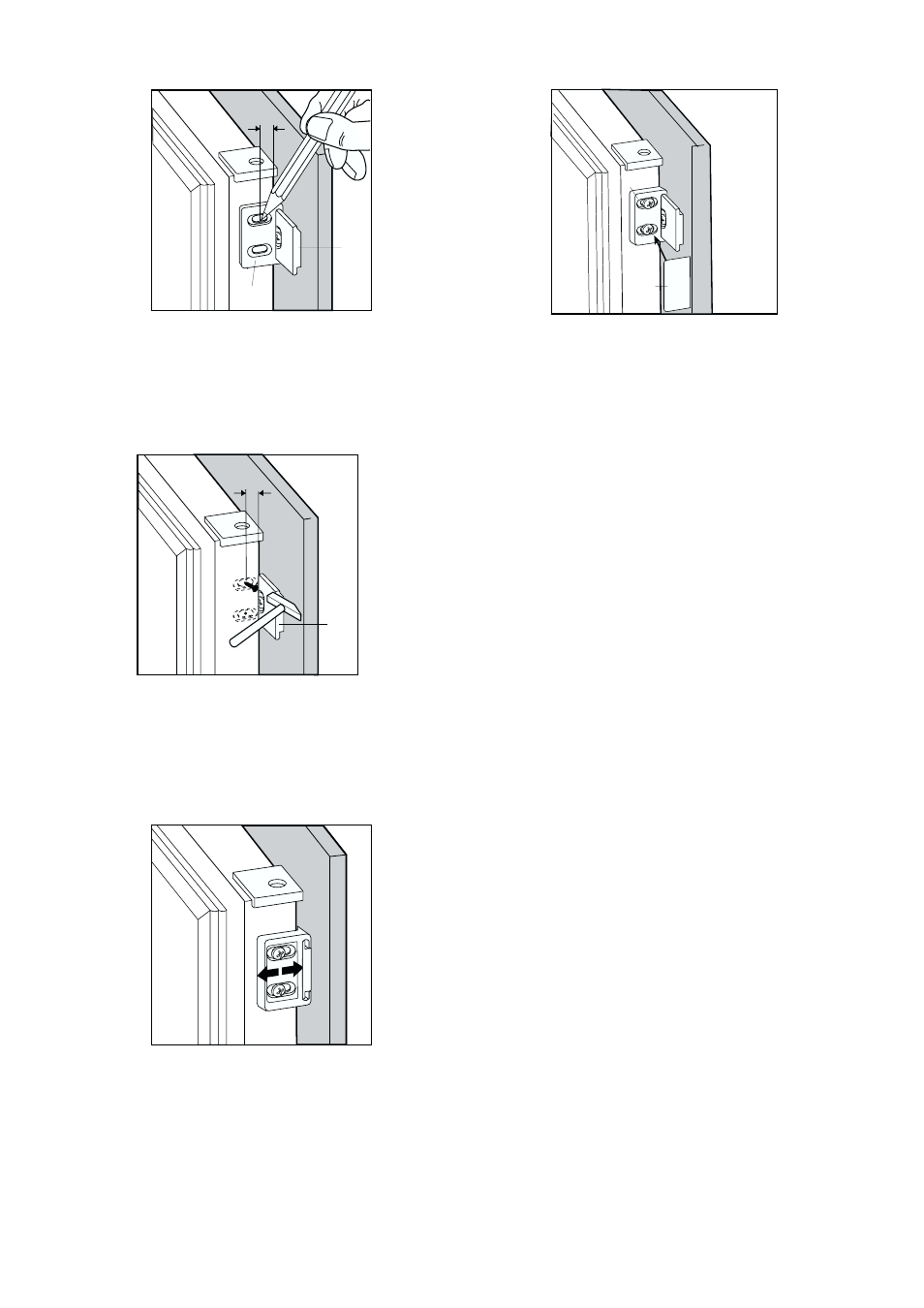

8. Abrir la puerta del aparato y la del mueble a 90°
aprox. Introducir la escuadrita (Hb) en la guía
(Ha). Mantener unidas la puerta del aparato y la
del mueble y marcar los agujeros según se indica
en la figura.
9. Quitar las escuadras y marcar a 8 mm del borde
externo de la puerta con el clavo (K).
PR167
Ha
8mm
K
10. Colocar otra vez la escuadrita sobre la guía y
fijarla con los tornillos presentes en el equipo
base.
En caso de que sea necesario alinear la puerta
del mueble, utilizar el juego de los agujeros de
ojal. Al término de las operaciones es preciso
controlar que la puerta del aparato esté cerrada
correctamente.
PR168
Hb
11. Introducir la tapa (Hd), presionándola hasta oír el
resorte, en la escuadrita (Hb).
PR167/1
Hd
Hb
