56

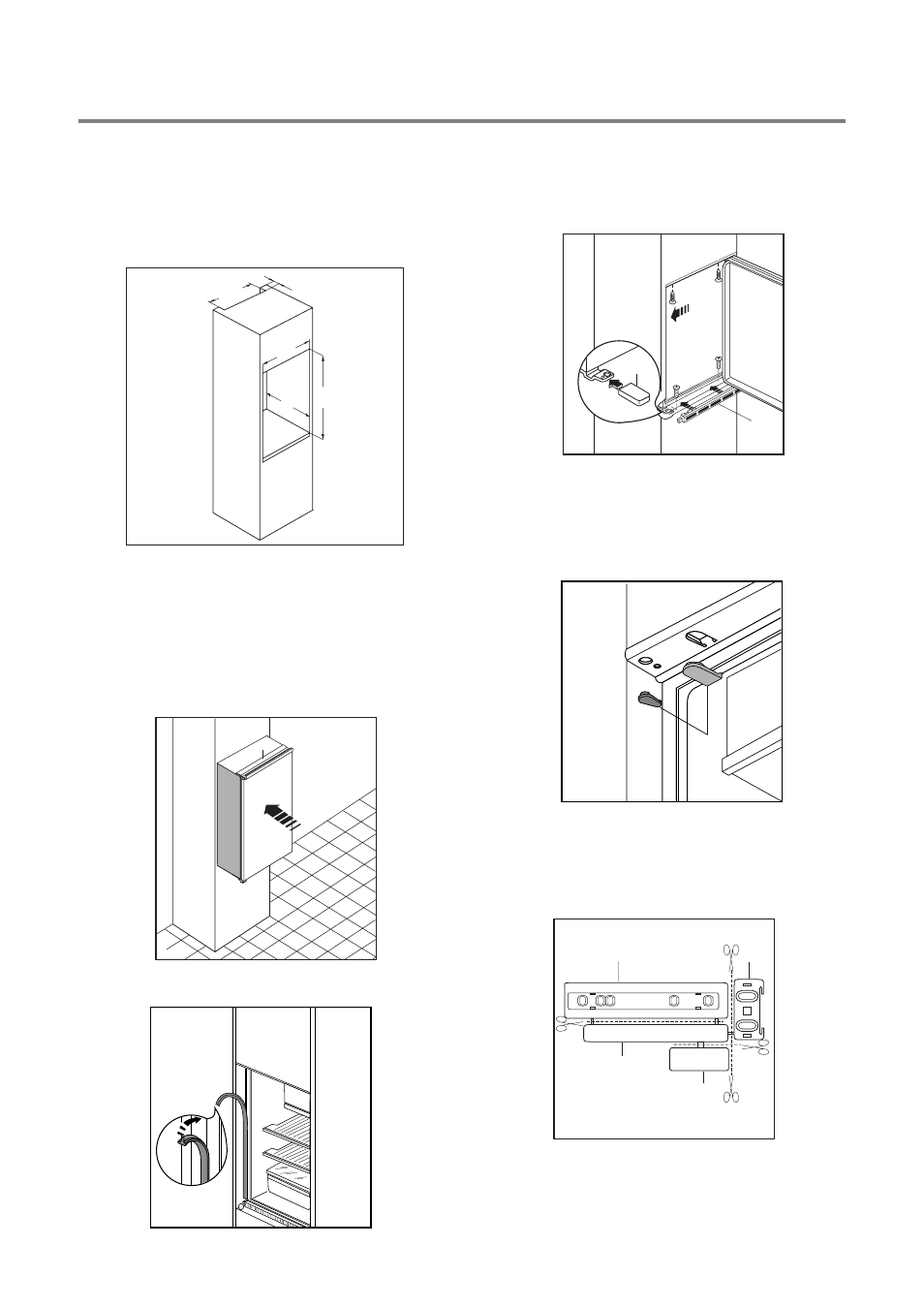

Empotramiento integral
Dimensiones del hueco de instalaci—n
DRS 314 JE DRS 322 JE
Altura hueco 880 1225 mm
Produndidad hueco 550 550 mm
Anchura hueco 560 560 mm
Es necesario adem‡s que el hueco tenga un
conducto de ventilaci—n con estas medidas:
profundidad
50 mm
ancho 540 mm
PR0
540
50
3
2
1
1. Empujar el aparato en el hueco de la columna
hasta que el perfil superior (A) llegue a tope con el
mueble.
A
D022
2. Colocar a presi—n el cubre-juntas.
D132
3. Adosar el aparato al lado opuesto a la bisagra de
la puerta. Fijar el aparato con los 4 tornillos en
dotaci—n. Colocar la parrilla de aireaci—n (C) y el
cubre-bisagra (D) encaj‡ndolos a presi—n.
D727
C
D
4. Colocar las tapas (B) sobre los extremos del perÞl
y en los agujeros para la bisagra.
D013
B B
5. Separar las piezas A, B, C, D segœn se indica en
la figura.
PR266
A B
C
D
