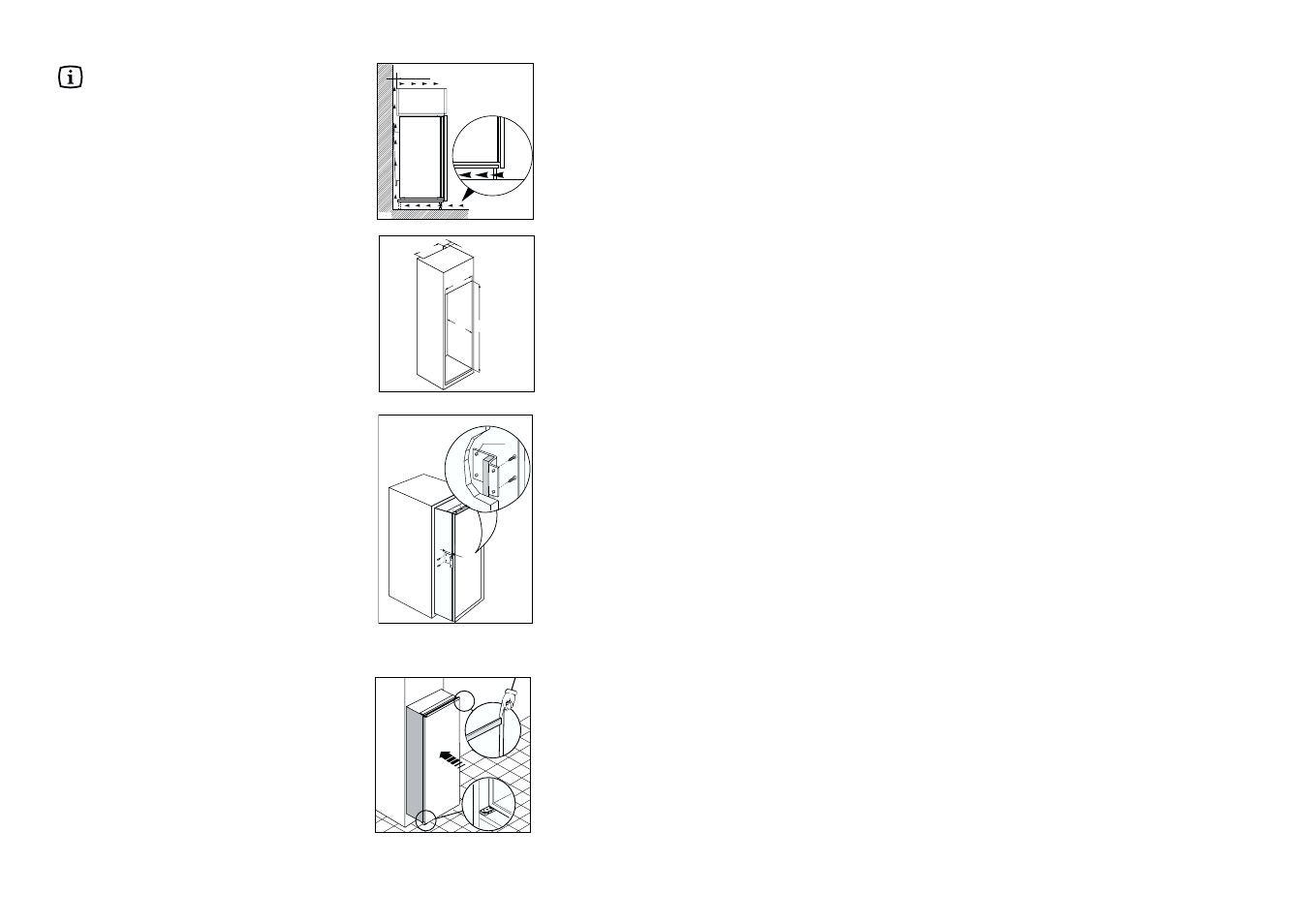

Instrucciones para la instalación
Dimensiones del hueco
Altura (1) 1780 mm
Profundidad (2) 550 mm
Anchura (3) 560 mm
Para una adecuada ventilación seguir les
indicaciones de la Fig.
Atención: mantener las aperuras para la
ventilación libres de cualquier obstáculo.
Es necesario además que el hueco tenga un
conducto de ventilación con estas medidas:
profundidad 50 mm
ancho540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Introducir el aparato en el alojamiento, apoyándolo
contra la pared interna correspondiente al lado de
apertura de la puerta hasta que la tapa de la junta
superior vaya a tope (1) y comprobar que la bisagra
inferior esté alineada con la pared del mueble (2).
D022
1
2
13mm
D740
Ø 2,5 Taladrar el mueble con un taladro de punta de Ø 2,5
(penetración máxima 10 mm);
Fijar la escuadra en el aparato.
