CQ-D5501N

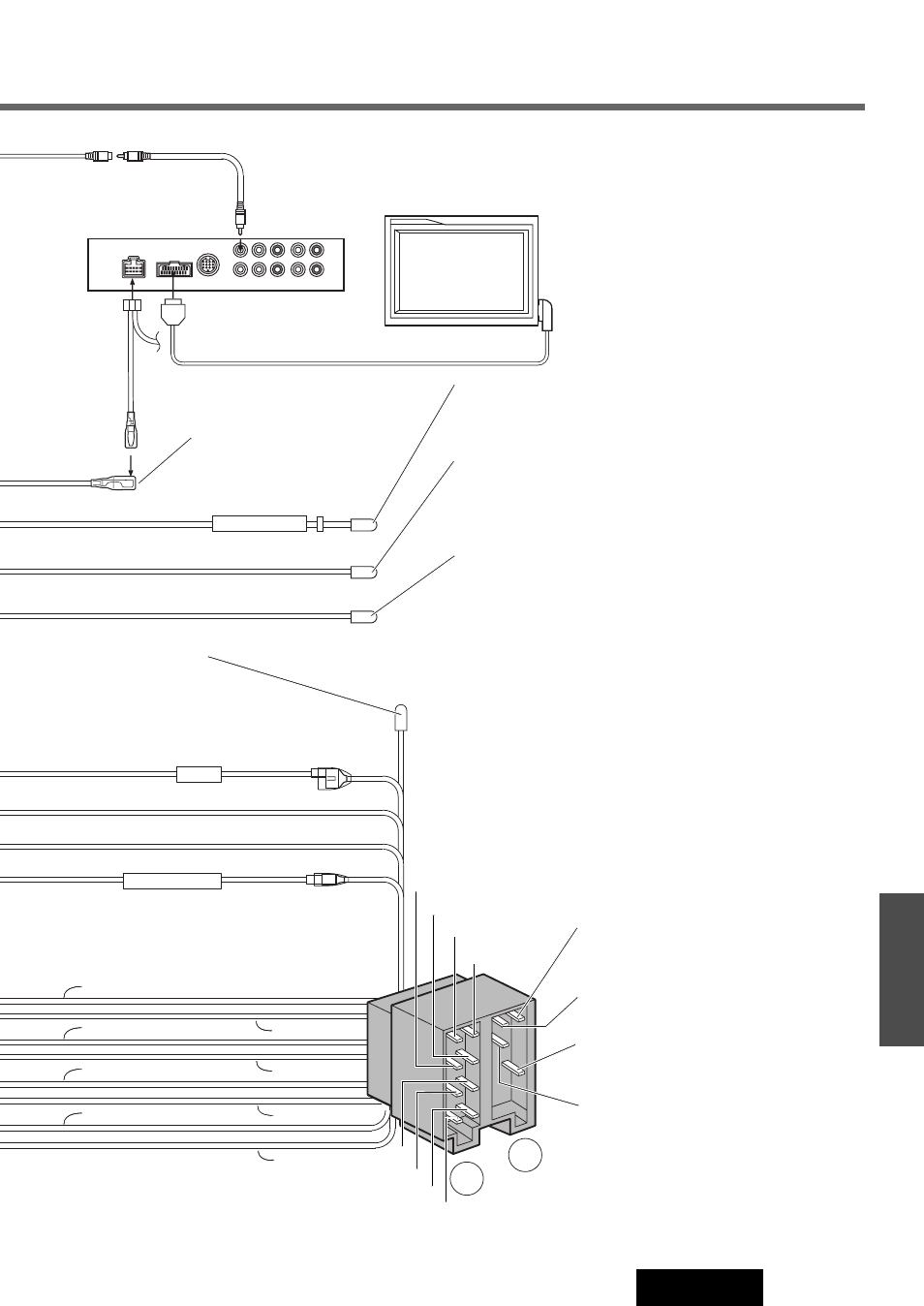

ACC
BATTERY 15A
A
B
PARKING BRAKE
Cable del freno de estacionamiento
(Azul/franja amarilla)
Asegúrese de conectar el freno de mano por razones de
seguridad y para evitar accidentes.
Cable de control remoto externo
(Marrón/franja negra)
Cuando se utilice un mando a distancia externo que no sea de
la marca Panasonic, consulte las instrucciones del fabricante
del producto antes de realizar las conexiones.
Cable de silenciamiento externo (Naranja)
Al cable de silenciamiento de navegación del sistema de nave-
gación para automóviles Panasonic o cable de silenciamiento
telefónico.
Cable de alimentación de control del
amplificador externo
(Azul/franja blanca)
A un amplificador exterior.
A8 (Negro)
A7 (Rojo)
A4 (Amarillo)
A5 (Azul/franja blanca)
B8 (Verde/franja negra)
B7 (Verde) B6 (Blanco/franja negra)
B5 (Blanco) B4 (Gris/franja negra)
B3 (Gris) B2 (Violeta/franja negra)
B1 (Violeta)
A5 : Cable de control del relé de la antena
motorizada (Azul/franja blanca)
A la antena motorizada (máx. 100 mA).
Este cable no es para su empleo con una
antena eléctrica accionada con interruptor.
Nota:
¡ La antena eléctrica se extiende
automáticamente
cuando se conecta la
alimentación de esta unidad.
A7 : Cable de alimentación (ACC o IGN)
(Rojo) A la alimentación de ACC, +12 V CC.
A8 : Cable de tierra (Negro)
A una parte metálica limpia y desnuda del
chasis del automóvil.
A4 : Cable de la batería (Amarillo)
A la batería del automóvil, +12 V CC con-
tinuos.
B8 : Izquierdo trasero –
B7 : Izquierdo trasero +
B6 : Izquierdo delantero –
B5 : Izquierdo delantero +
B4 : Derecho delantero –
B3 : Derecho delantero +
B2 : Derecho trasero –
B1 : Derecho trasero +
Altavoces
B2
B1
B4
B3
B5
B6
B7
B8
Cable de control de vídeo
(Verde/franja amarilla)
CY-VM1500EX (opcional)
Visualizador LCD en color
Cable RCA (suministrado con el CQ-D5501N)
VIDEO-IN
(Amarillo)
