MANTENIMIENTO
REEMPLAZO DE LA HOJA DE CORTE
Vea las figuras 21 a 24.
Cambie las cuchillas que estén dañadas o desgastadas.
Apague el motor y desconecte el cable de la bujía, o desco-
necte la unidad del suministro de corriente.
Cada vez antes de usar la unidad asegúrese de que la cuchil-
la esté instalada correctamente y firmemente asegurada.

Alinee la ranura de la arandela de la brida superior y la de
la caja de engranajes con la ranura de la brida; coloque
el pasador de retención a través de las tres ranuras para
asegurar todo en su lugar.
 Con una llave de tuercas de boca tubular de 1/2 pulg. gire
hacia la derecha la tuerca de la cuchilla para aflojarla.
 Retire la cuchilla del eje de la recortadora de bordes.
 Limpie la basura acumulada en el eje de la recortadora
y en las arandelas de las bridas.
 Centre la cuchilla en la arandela de la brida superior,
asegurándose de dejarla bien asentada en la misma.
 Instale la arandela de la brida inferior con el agujero cónico
orientado en la dirección opuesta a donde se encuentra
la cuchilla.
 Instale la tuerca de la cuchilla en el eje de la recortadora
de bordes.
 Alinee la ranura de la arandela de la brida superior y la de
la caja de engranajes con la ranura de la brida; coloque
el pasador de retención a través de las tres ranuras para
asegurar todo en su lugar.
 Con una llave de tuercas de boca tubular de 1/2 pulg.
gire hacia la izquierda la tuerca de la cuchilla en el eje de
la recortadora de bordes y apriétela firmemente.

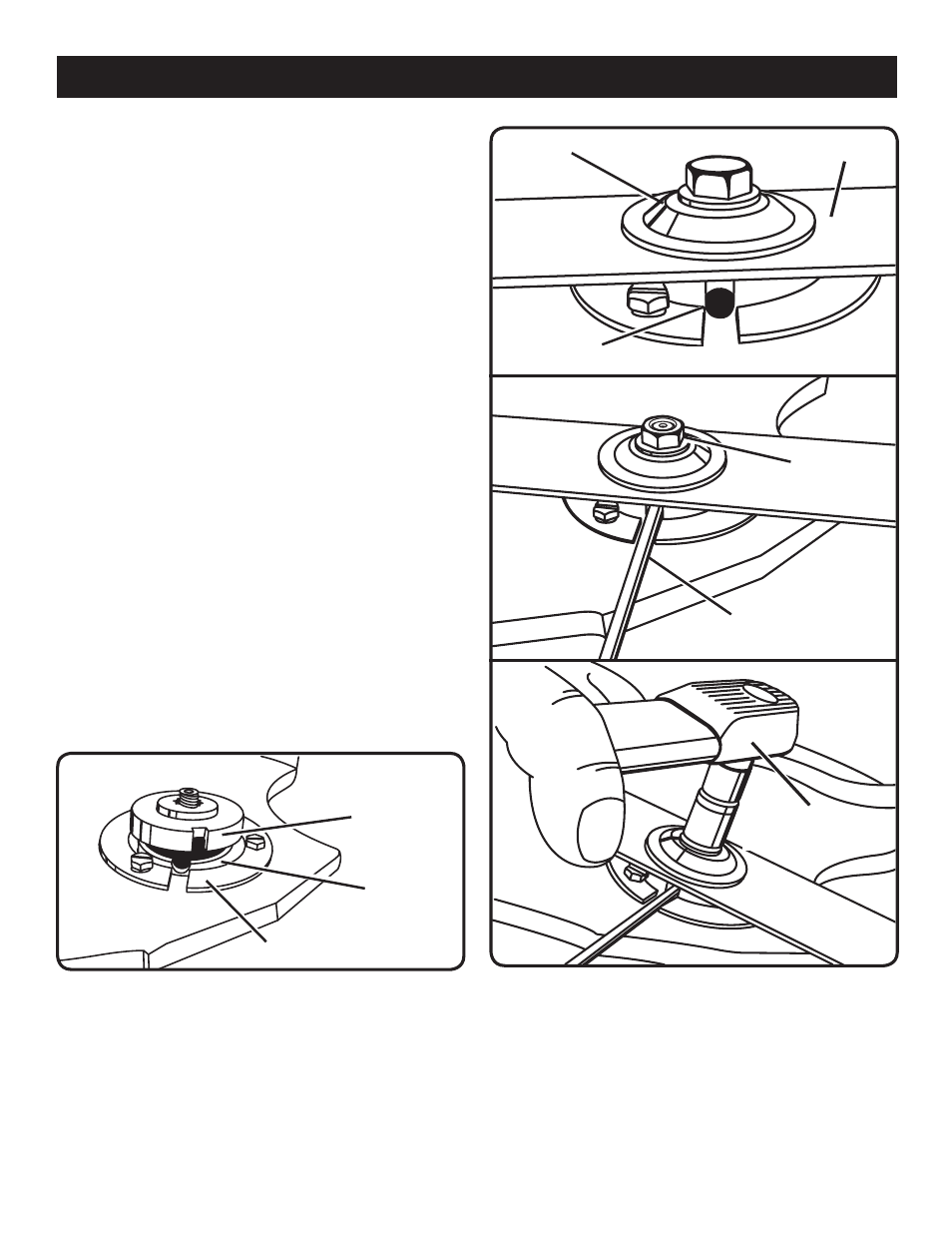

Fig. 22
Fig. 21
Fig. 23
Fig. 24
ARANDELA
DE LA BRIDA
SUPERIOR
CAJA DE
ENGRANAJES
BRIDA
HOJA
ARANDELA DE LA BRIDA INFERIOR
PASADOR DE
RETENCIÓN
TUERCA DE
LA BRIDA
LLAVE DE BOCA
TUBULAR DE 1/2 PULG.
RANURAS ALINEADAS
