9
INSTALACIÓN DEL CABEZAL MOTOR EN EL
ADITAMENTO
Vea la figura 2.
ADVERTENCIA:
Nunca una ni ajuste ningún aditamento, desmontar o
mientras esté funcionando el cabezal motor. Si no apaga
el motor puede causarse lesiones serias a sí mismo y a
otras personas.
El aditamento se conecta al cabezal motor mediante un
dispositivo acoplador.

Afloje la perilla en el acoplador del eje del cabezal de
potencia y retire la tapa extrema del accesorio.
 Oprima el botón situado en el eje del aditamento. Alinee
el botón con el hueco guía situado en el acoplador del
cabezal motor, y con un movimiento de deslizamiento una
los dos ejes. Gire el eje del aditamento hasta que el botón
quede asegurado en el orificio de posicionamiento.
NOTA: Si el botón no brota completamente en el orificio
de posicionamiento, significa que los ejes no están bien
asegurados en su lugar. Gire levemente los ejes de un
lado a otro hasta que el botón quede asegurado en su
lugar.
 Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo; verifique periódicamente el apriete de
la misma durante el uso para evitar lesiones corporales
graves.
DESMONTAJE DEL ADITAMENTO DEL
CABEZAL MOTOR
Para desmontar o cambiar el aditamento:

Afloje la perilla.
 Oprima el botón y gire los ejes para separar los extremos
de los mismos.
MONTAJE DEL MANGO DELANTERO
Vea la figura 3.

Retire las dos tuercas de mariposa, los dos pernos y la
abrazadera del mango delantero.
 Instale el mango delantero en el lado superior del
alojamiento del eje de impulsión y colóquelo en una
posición cómoda.
ARMADO

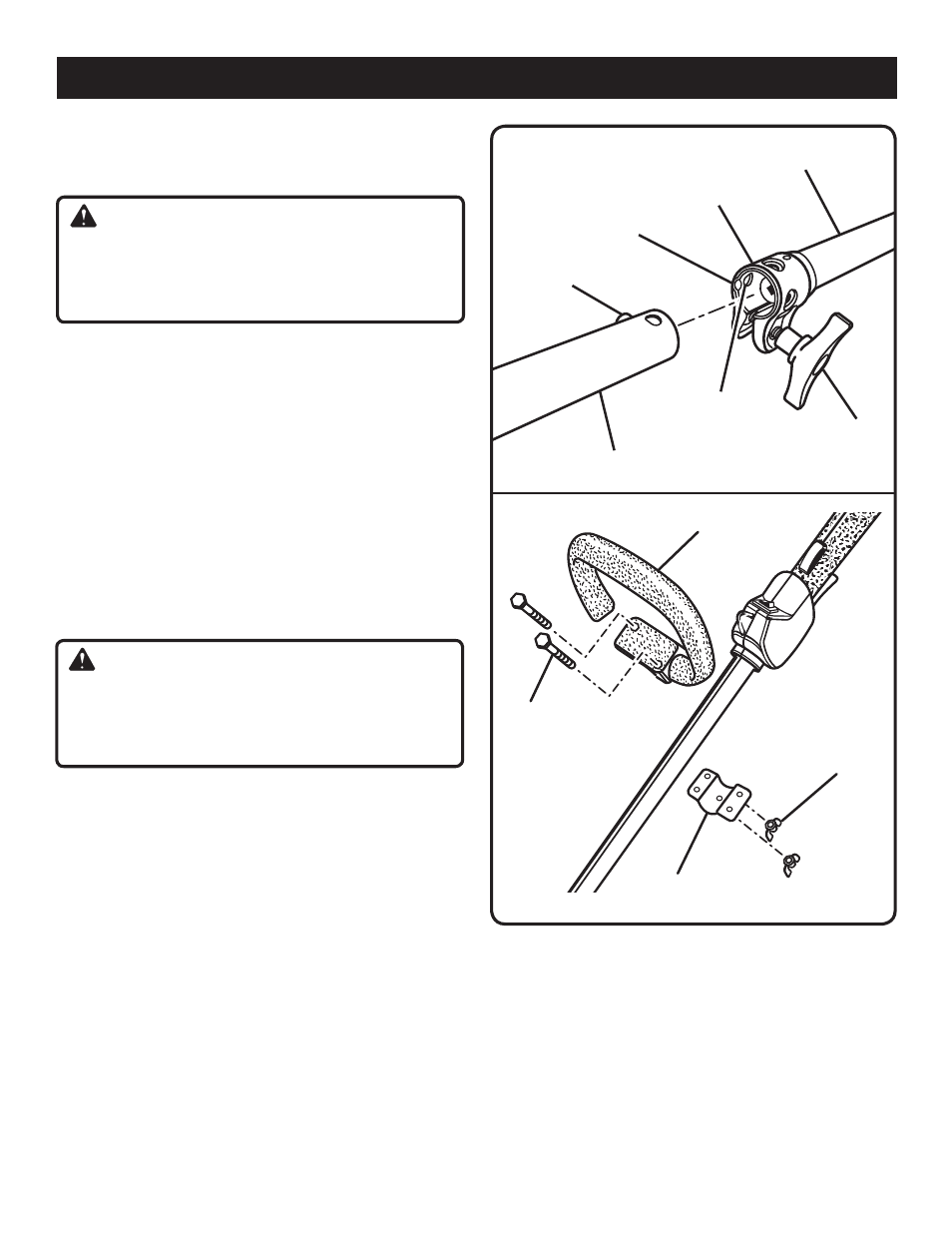

Fig. 2
Fig. 3
ACOPLADOR
PERILLA
ADITAMENTO
EJE DE LA
RECORTADORA DE HILO
ORIFICIO DE
POSICIONAMIENTO
HUECO
GUÍA
BOTÓN
TUERCA DE
MARIPOSA
MANGO
DELANTERO
PERNO
ABRAZADERA
 Coloque el perno a través del mango delantero.
NOTA: El perno de cabeza hexagonal cabe en el hueco
de tal forma moldeado en un costado del mango.
 Vuelva a colocar la abrazadera, los pernos y las tuercas
de mariposa.
 Apriete firmemente la tuerca de mariposa.
