MONTAJE
Es mejor hacer el montaje en el área donde se usará la sierra.
Cuando saque la base de la sierra de mesa, las piezas sueltas
y la ferretería de los materiales de empaque, verifique
cuidadosamente los artículos contra la lista de Piezas Sueltas
y los dibujos. Si no está seguro respecto a la descripción de
cualquier pieza, consulte las ilustraciones. Si hay piezas
faltantes, no empiece el montaje hasta que no haya obtenido
la(s) pieza(s) faltantes(s).
MONTAJE DEL PEDESTAL CON PATAS

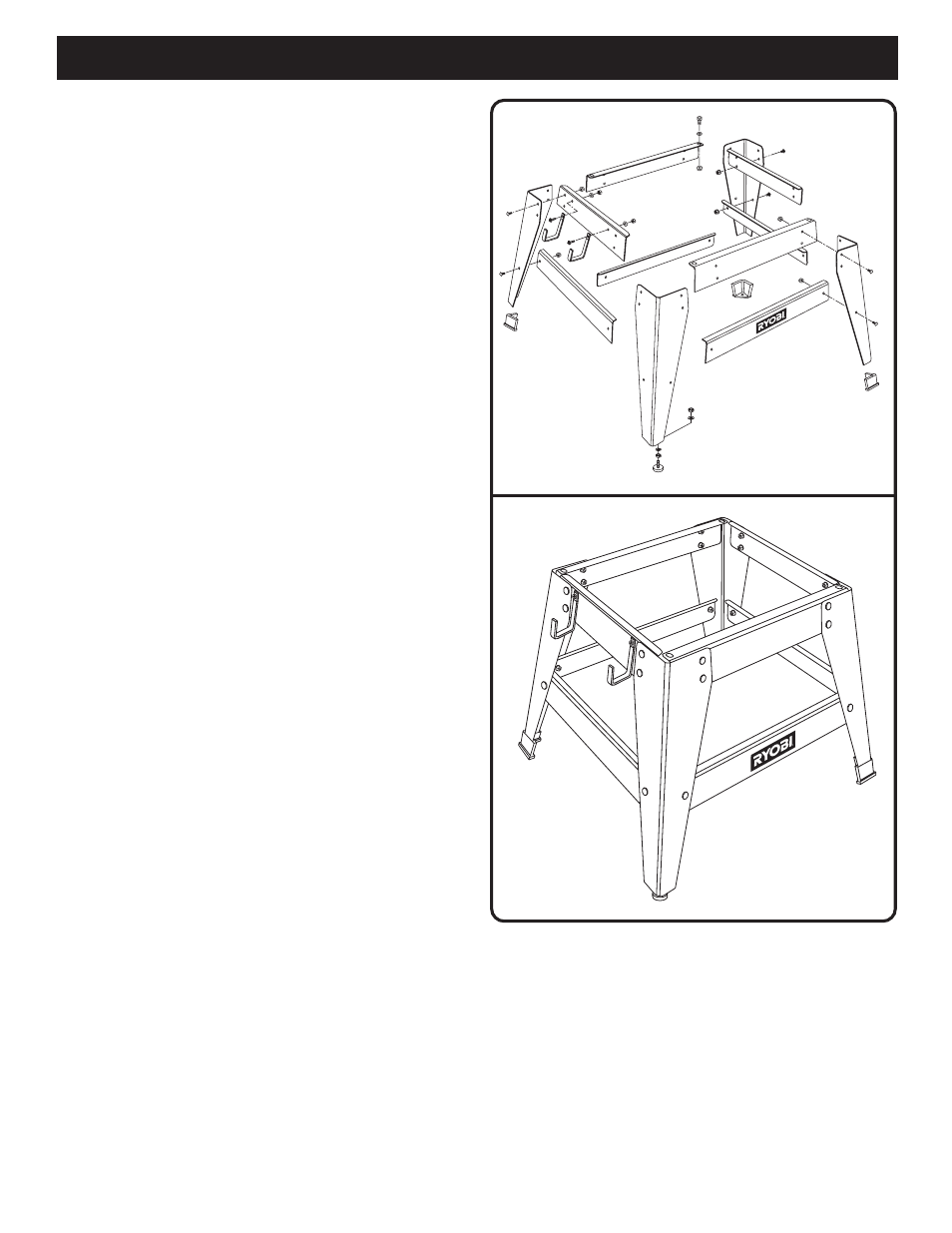

Ver Figuras 7 y 8.
Obtenga la siguiente ferretería de la bolsa de ferretería del
pedestal con patas:
24 pernos de carruaje (5/16-18 x 5/8 pulg.)
1 perno niveladore
6 arandelas planas (5/16 pulg.)
28 tuercas hexagonales (5/16-18)
3 patas
Nota: El resto de la ferretería de esta bolsa se utiliza para el
montaje del pedestal con patas en la base de la mesa de la
sierra y para el montaje de la soporte para almacenamiento
en la riostra superior.
Obtenga 4 patas y 8 riostras de las piezas sueltas.
Coloque una riostra superior lateral dentro de la pata con el
extremo ancho de las patas hacia arriba.
Note: Las riostras superiores tienen dos agujeros grandes
en cada extremo; esto agujeros deben estar en la parte
superior cuando el pedestal quede completamente armado,
como se muestra en la figura 8.
Alinee la agujeros grandes de la riostra y de las patas. Inserte
los pernos de carruaje. Introduzca dos pernos de carruaje y
apriételos a mano con las tuercas hexagonales. Repita para
la otra riostra superior. Estos constituyen el conjunto trasero
y delantero.
Para los conjuntos laterales, instale una riostra superior en
dos patas. Agregue la ferretería y apriete a mano. Repita
para la otra riostra superior.
Use los mismos pasos para instalar las riostras inferiores.
Apriete todas las tuercas hexagonales con una llave.
Coloque una tuerca hexagonal y una arandela plana en cada
perno nivelador. Instale los pernos niveladores desde la
parte inferior de cada pata con los pernos dirigidos hacia
arriba. Instale en los pernos la arandela plana y la tuerca
hexagonale restante pero no las apriete.
Mueva el pedestal con patas al lugar deseado. Ajuste los
pernos niveladores con una llave, luego apriete la tuerca
hexagonal superior.
MONTAJE DE LOS SOPORTES PARA
ALMACENAMIENTO
Saque los soportes para almacenamiento de los piezas
sueltas.
Obtenga la siguiente ferretería de la bolsa de ferretería del
pedestal con patas de la sierra:
2 tornillos (1/4-20 x 1/2 pulg. de cab. cónica aplanada)
2 tuercas hex. (1/4-20)
2 arandelas (1/4 pulg.)
Instale los soportes para almacenamiento en las riostras
superiores del pedestal con patas de la sierra, como se
muestra en la Figura 7.
Fig. 7
Fig. 8
