Página 16
MONTAJE
MONTAJE DE LA BASE DE LA SIERRA DE
MESA EN EL PEDESTAL
Vea la figura 9.
■ Tome lo siguiente de una pequeña bolsa de ferretería:
4 pernos hex. (5/16-18 x 2 pulg.)
4 tuercas hex., brida (5/16-18)
4 arandelas planas (5/16 pulg.)
Nota: Esta ferretería se encuentra en la bolsa con la
ferretería para armar el pedestal de patas.
ADVERTENCIA:
La sierra de mesa es pesada. No levante la sierra de mesa
sin ayuda. Al levantarla, levántela cerca del cuerpo.
Mantenga dobladas las rodillas y levántela con las piernas,
no con la espalda. Si ignora estas medidas de precaución,
puede causarse lesiones en la espalda.
■ Coloque la sierra de mesa en el pedestal. Alinee los
orificios de la sierra de mesa con los de las riostras
superior.
■ Coloque una arandela plana en un perno hex. y luego
introdúzcalo en el orificio. Colóquele una tuerca hex. de
brida. Apriételos firmemente.
Vea la figura 9.
■ Repita el procedimiento con los tres orificios restantes.
Apriete toda la ferretería con una llave de tuercas. Puede
resultarle de utilidad utilizar una llave de tuercas para
sujetar la cabeza del perno hex. y otra para apretar la
tuerca hex.
ADVERTENCIA:
No conecte la unidad al suministro de corriente sin haber
terminado de armarla. De lo contrario la unidad puede
ponerse en marcha accidentalmente, con el consiguiente
riesgo de lesiones corporales serias.
INSTALACIÓN DE LA MANIJA DE AJUSTE DE
LA HOJA
Vea la figura 10.
La manija de ajuste de la hoja se monta en la manija del
bisel con un tornillo (M4 x 10 mm) y una arandela plana.
■ Alinee la manija de ajuste de la hoja con el extremo del
eje que sobresale de la parte frontal de la base de la
sierra de mesa. Haga coincidir las partes planas del eje
con las del interior de la manija de ajuste de la hoja.
Introduzca un tornillo y una arandela plana en el centro
de la manija de ajuste de la hoja y apriételos.

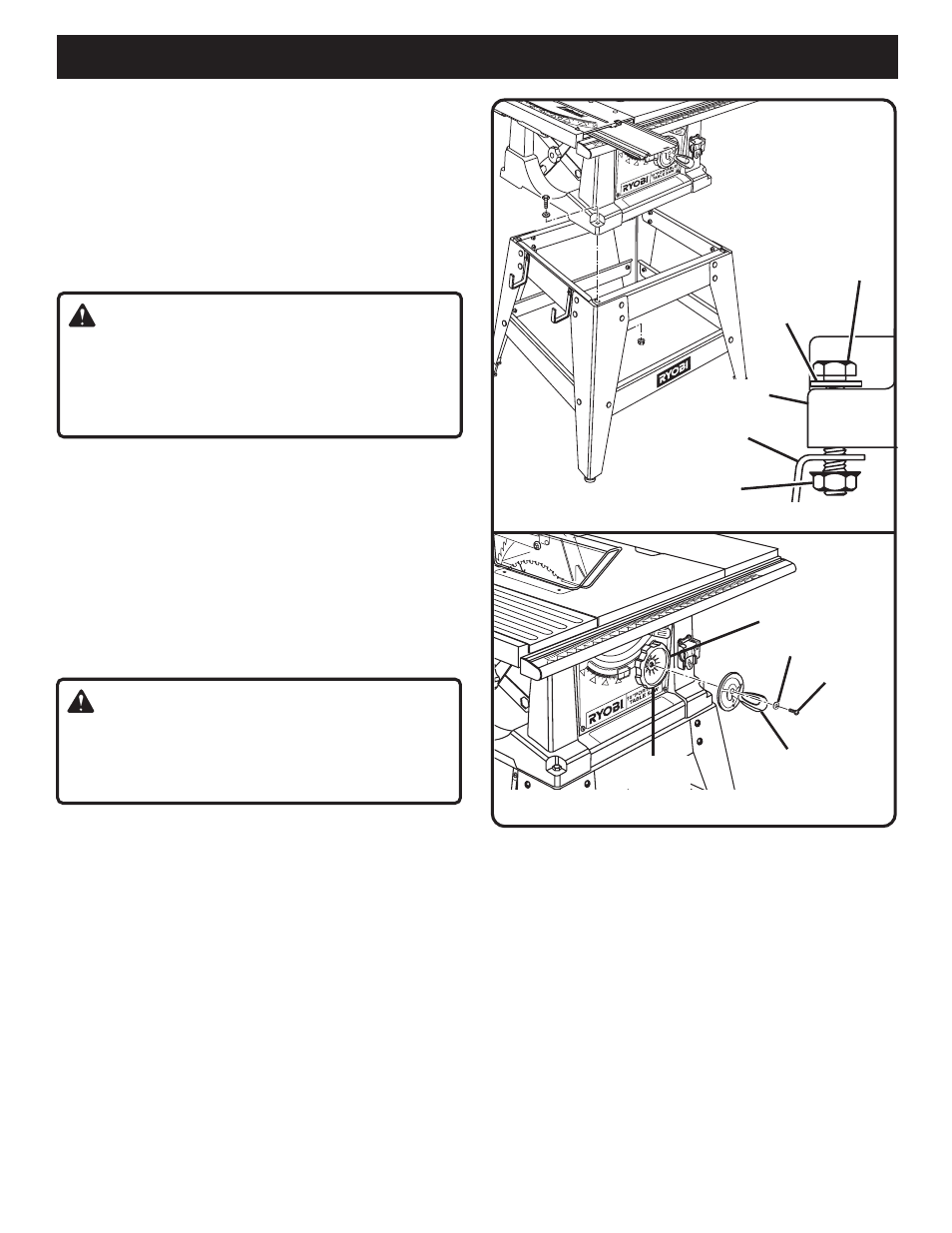

Fig. 9
EXTREMO
DEL EJE
TORNILLO
ARANDELA
Fig. 10
PERNO HEX.
TUERCA HEX.
DE BRIDA
ARANDELA
PLANA
PEDESTAL
DE PATAS
MANIJA DE AJUSTE
DE LA HOJA
BASE DE
LA SIERRA
MANIJA DEL
BISEL
