Rev. 1.02 - 11 -
SRP-350/352III

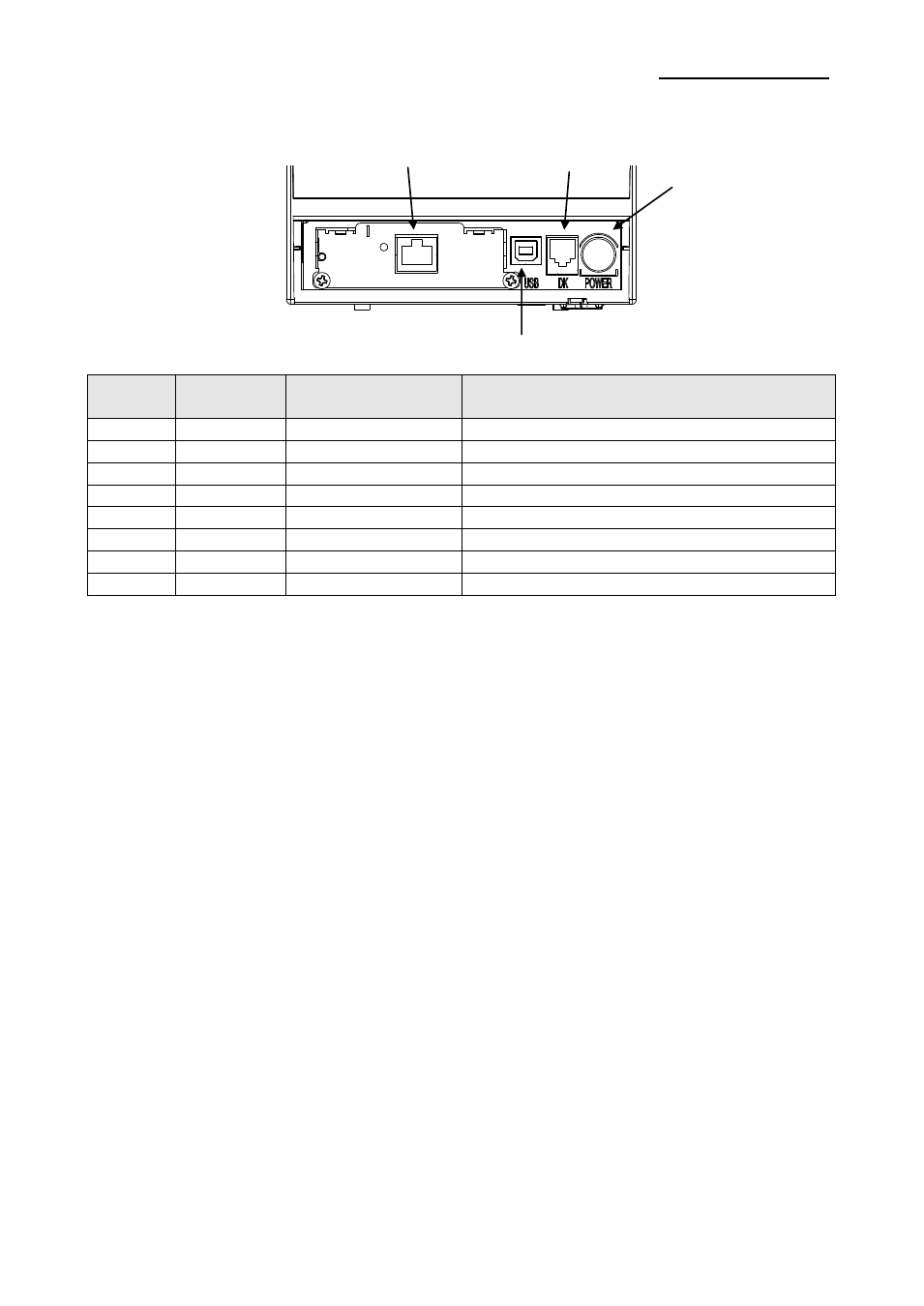

1-2-4 Cable Ethernet
Clavija
N.º
Nombre de
la señal
Color Función
1 TD+ Blanco Naranja Transmitir +
2 TD- Naranja Transmitir -
3 TCT Blanco Verde Recibir +
4 NC Azul
5 NC Blanco Azul
6 RCT Verde Recibir -
7 RD+ Blanco Marrón
8 RD- Marrón
* Para obtener información más detallada, por favor consulte el Manual del usuario para
Ethernet en nuestro sitio web.
Conector de la
gaveta de efectivo
Conector de
alimentación
Conector Ethernet
Conector USB
