Rev. 1.02 - 8 -
SRP-350/352III

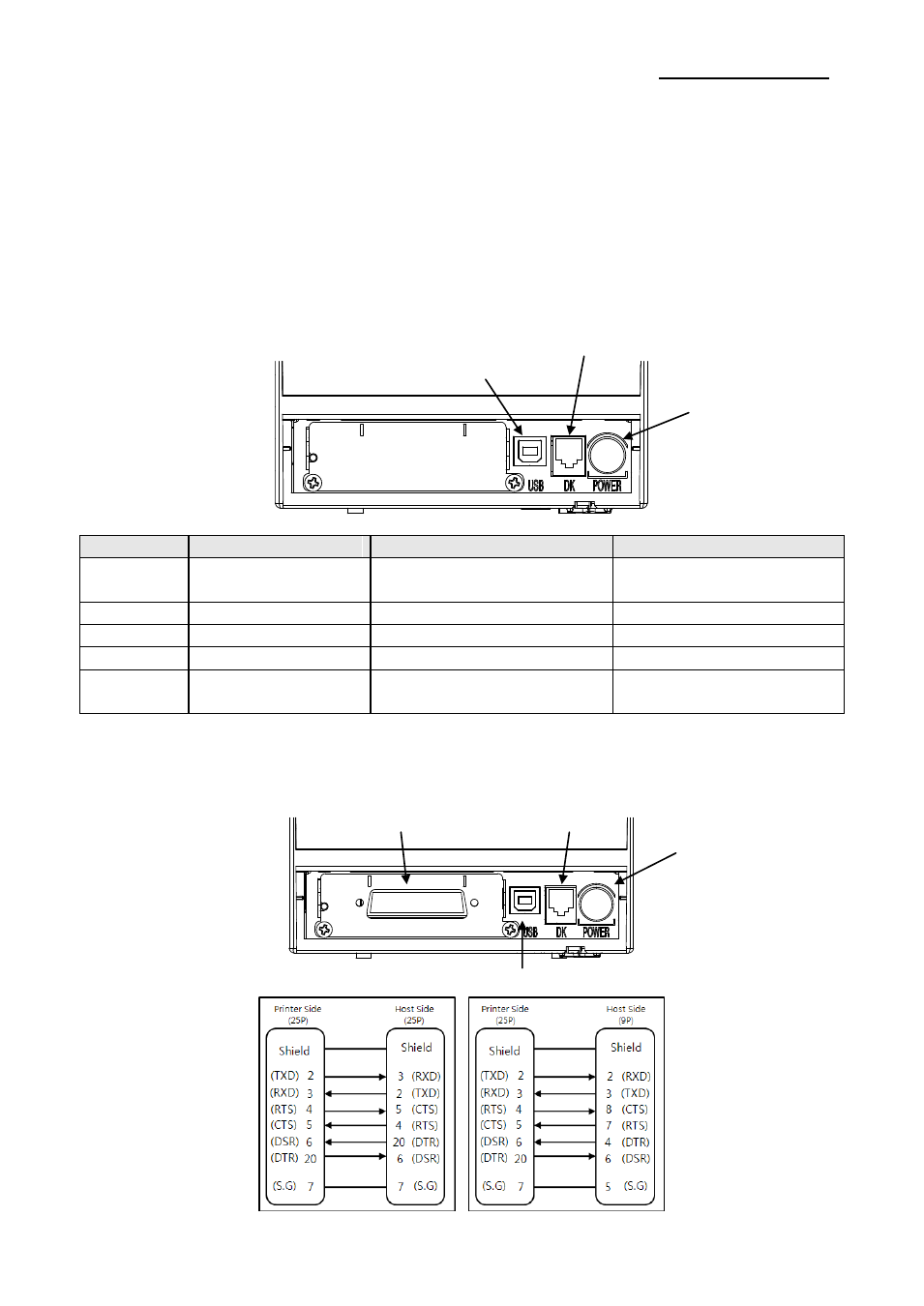

1-2 Conexió n de los cables
Puede conectar la computadora principal a la impresora utilizando el cable de interfaz de
ajuste de las especificaciones de la impresora y la computadora (POS/ECR). Debe utilizar
la gaveta de ajuste para las especificaciones de la impresora.
※ Precaució n
Antes de conectar los cables, asegúrese de que la impresora y el servidor estén
apagados.
1-2-1 Cable USB
N.º Nombre de la señal Denominación (Color) Función
Carcasa Protector Cable de drenaje
Conexión a tierra del
bastidor
1 VBUS ROJO Energía del servidor
2 D- BLANCO Línea de datos (D-)
3 D+ VERDE Línea de datos (D+)
4 GND NEGRO
Conexión a tierra de la
señal
1-2-2 Cable Serie(RS-232C)
1-2-2-1 Interfaz simple
Conector de la
gaveta de efectivo
Conector de
alimentación
Conector de
cable Serie
Conector de
alimentación
Conector USB
Conector USB
Conector de la gaveta
de efectivo
