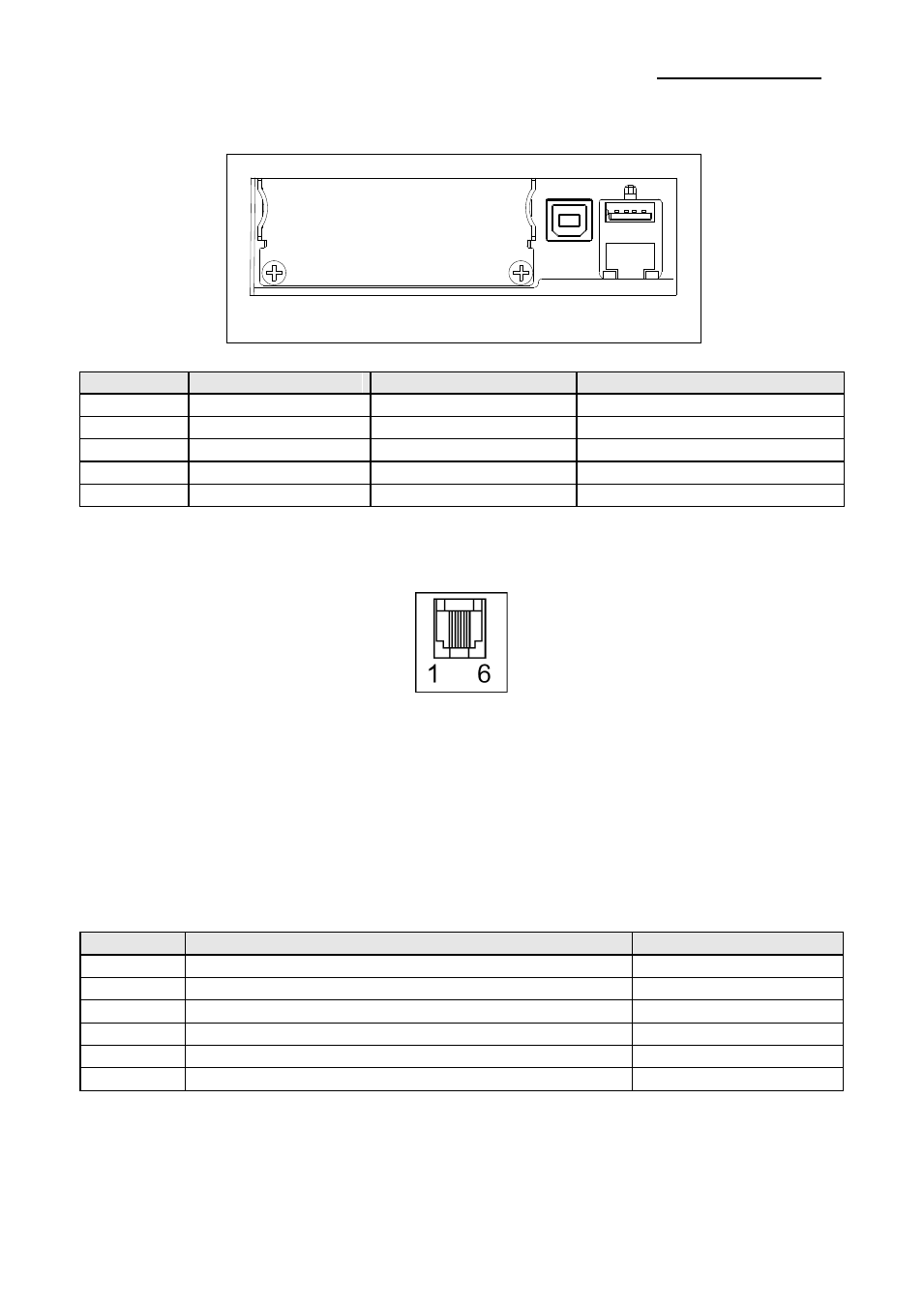

1-2-3 Interfaz USB
Clavija Nº. Nombre de la señal Asignación (Color) Función
Armazón Protector Cable de drenaje Conexión a tierra del bastidor
1 VBUS Rojo Energía del servidor
2 D- Blanco Línea de datos(D-)
3 D+ Verde Línea de datos(D+)
4 GND Negro Conexión a tierra de la señal
1-3 Conexió n de la gaveta
※ Advertencia
Use una gaveta que coincida con la especificación de la impresora. Si utiliza una gaveta
inadecuada se podrían dañar la gaveta y la impresora.
※ Precaució n
No conecte una línea telefónica al conector de la gaveta de expulsión; de lo contrario, la
impresora y la línea telefónica podrían dañarse.
Conecte el cable de la gaveta en el conector de la gaveta de expulsión en la parte trasera
de la impresora junto al conector de suministro energético.
Clavija Nº. Nombre de la señal Dirección
1 Conexión a tierra del bastidor -
2 Señal conductora 1 de la gaveta de expulsión Salida
3 Señal de la gaveta abierta/cerrada Entrada
4 +24V -
5 Señal conductora 2 de la gaveta de expulsión Salida
6 Conexión a tierra de la señal -
Conector
ETHERNET Conector
USB
