Página 8
Rev. 1.04
- 8 -
SRP-F310/312

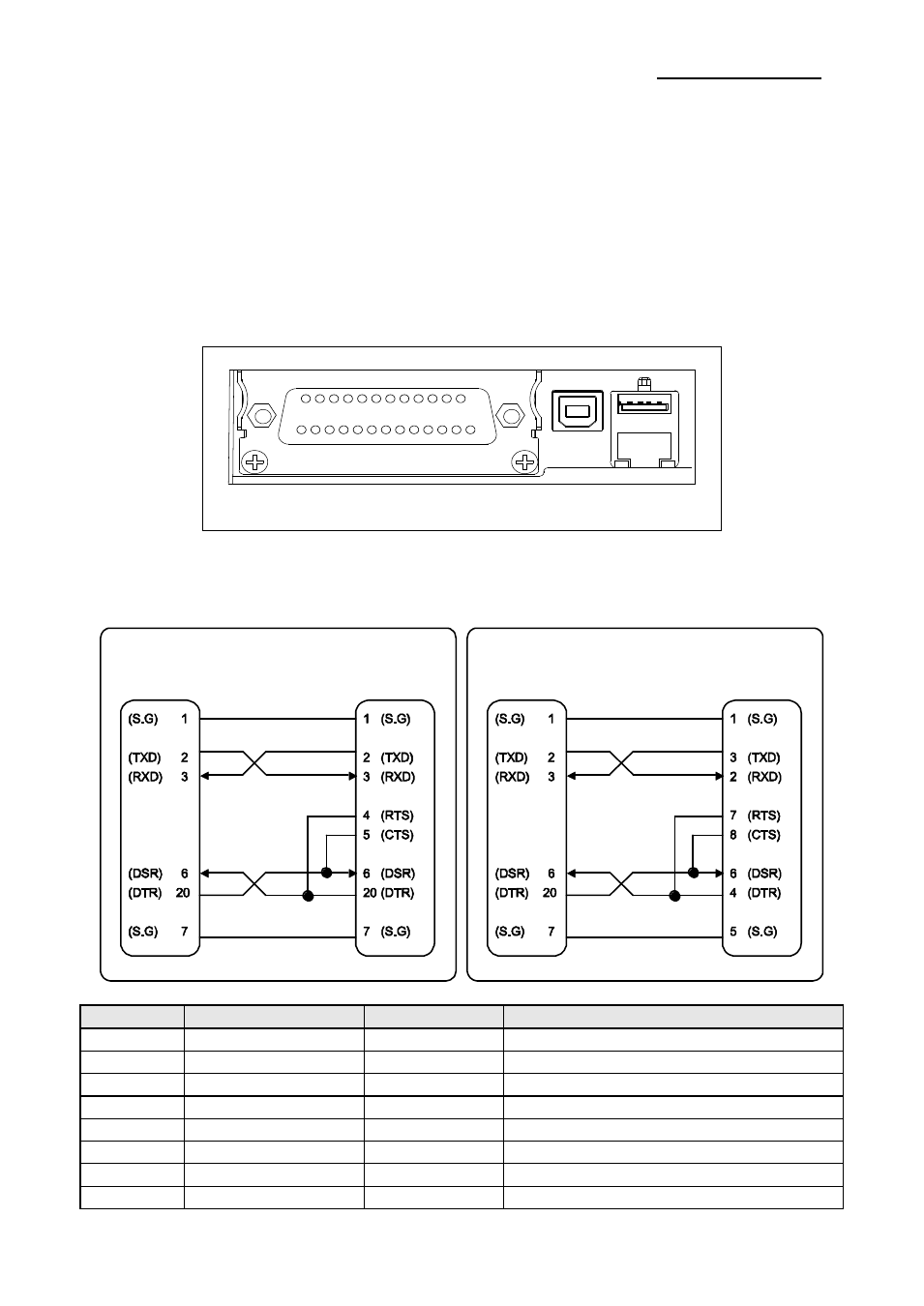

1-2 Conexió n de los cables
Puede conectar los tres cables a la impresora. Todos se conectan al panel conector en la
parte trasera de la impresora, que se muestra a continuación:
※ NOTA
Antes de conectar los cables, asegúrese de que la impresora y el servidor estén ap
agados.
1-2-1 Interfaz serie (RS-232C)
※
Cuando el interruptor DIP está “ENCENDIDO” en la placa de la interfaz-
serie, DTR y RTS están conectados entre sí.
Clavija Nº.
Nombre de la señal
Dirección
Función
1
FG
-
Conexión a tierra del bastidor
2
TxD
Salida
Transmitir datos
3
RxD
Entrada
Recibir datos
4
RTS
Salida
Listo para enviar
5
CTS
Entrada
Borrar para enviar
6
DSR
Entrada
Información configurada lista
7
SG
-
Conexión a tierra de la señal
20
DTR
Salida
Terminal de datos lista
TIPO IFE-S
Conector
USB
Conector
ETHERNET
Conector de interfaz
LADO DE
LA IMPRESORA (25P)
LADO DEL
SERVIDOR (25P)
LADO DE LA
IMPRESORA (25P)
LADO DEL
SERVIDOR (9P)
