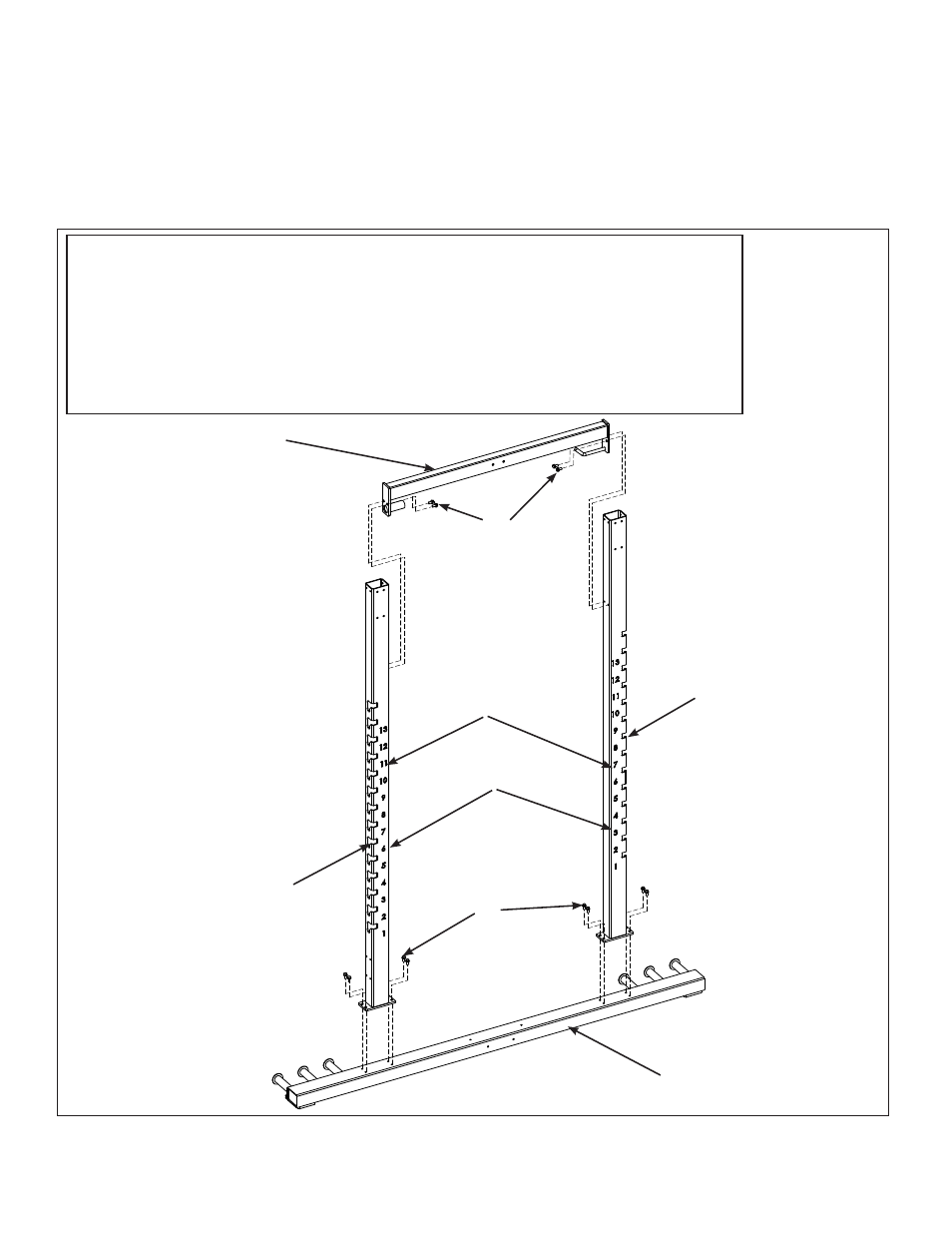

Monte el soporte para sentadillas Rack en el área en la que vaya a usarse. Consulte los 4.
siguientes pasos y diagramas.
Conecte dos tubos verticales al tubo inferior. Anote la posición de los tubos verticales.
Conecte el tubo del lado opuesto.
Tubo del lado opuesto
Tubo inferior
Tubo vertical
A
(4x)
A
(8x)
A. HX HD Tornillo dentado con reborde 0,375-16 X 0,75 (54), JC701115
B. Clavija negra (16), PP080221
C. Tope de la barra ajustable de lado derecho (2), 19240-100
D. Tope de la barra ajustable de lado izquierdo (2), 19240-101
E. Tuerca de bloqueo de nylon de 0,375-16 (8), HN704901
F. Agarre de la barra de lado derecho (2), 19220-100
G. Agarre de la barra de lado izquierdo (2), 19220-101
H. HHCS .375-16 x 2.75 (8), HC701232
Los números van
en el interior
Ranuras
Ranuras
