H. Quite los dos tornillos superiores que sujetan la cubierta
superior. Observe la Figura 7.
I. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitar.
6. Instalar el apilado del peso.
A. Observar cómo son los pesos del incremento instalado.
B. Con una ayudante llevando a cabo el incremento los pesos,
mueven la perilla de ajuste a 0 libras. y quitar los seis pesos
del incremento (tres cada lado).
C. Usar los alicates de un anillo rápido externos, quita el anillo
rápido superior a partir del uno de la guía las barras y bajan
cuidadosamente la barra de guía. Ver Figura 8.
D. Quitar un anillo rápido más bajo y agitar la arandela de la
barra de guía. Repetir los pasos 6A y 6B para quitar ambos
anillos rápidos de la otra guía barra.
E. Si es posible, barras de guía magras hacia fuera, lejos de la
máquina para proporcionar el la mayoría sitio para
instalar las placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y fijarla cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras de guía. Lubricar con la capa ligera de medio
cargar el aceite de motor automotor.
H. Instalar cuidadosamente cada placa una del peso en a tiempo. NOTA: Al instalar las pesas, colóquelas de manera que los
bordes anchos de los casquillos miren hacia arriba y los bordes estrechos de los casquillos miren hacia abajo. Observe las
Figuras 9A y 9B.
I. Resbalar el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la barra de guía (cerca de 3" del extremo superior de la barra
de guía).
K. Barra de guía del aumento para arriba a través del agujero de montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y el broche de presión más bajo seguro anillo. Repetir los pasos 6J - 6L para el otro barra de guía.

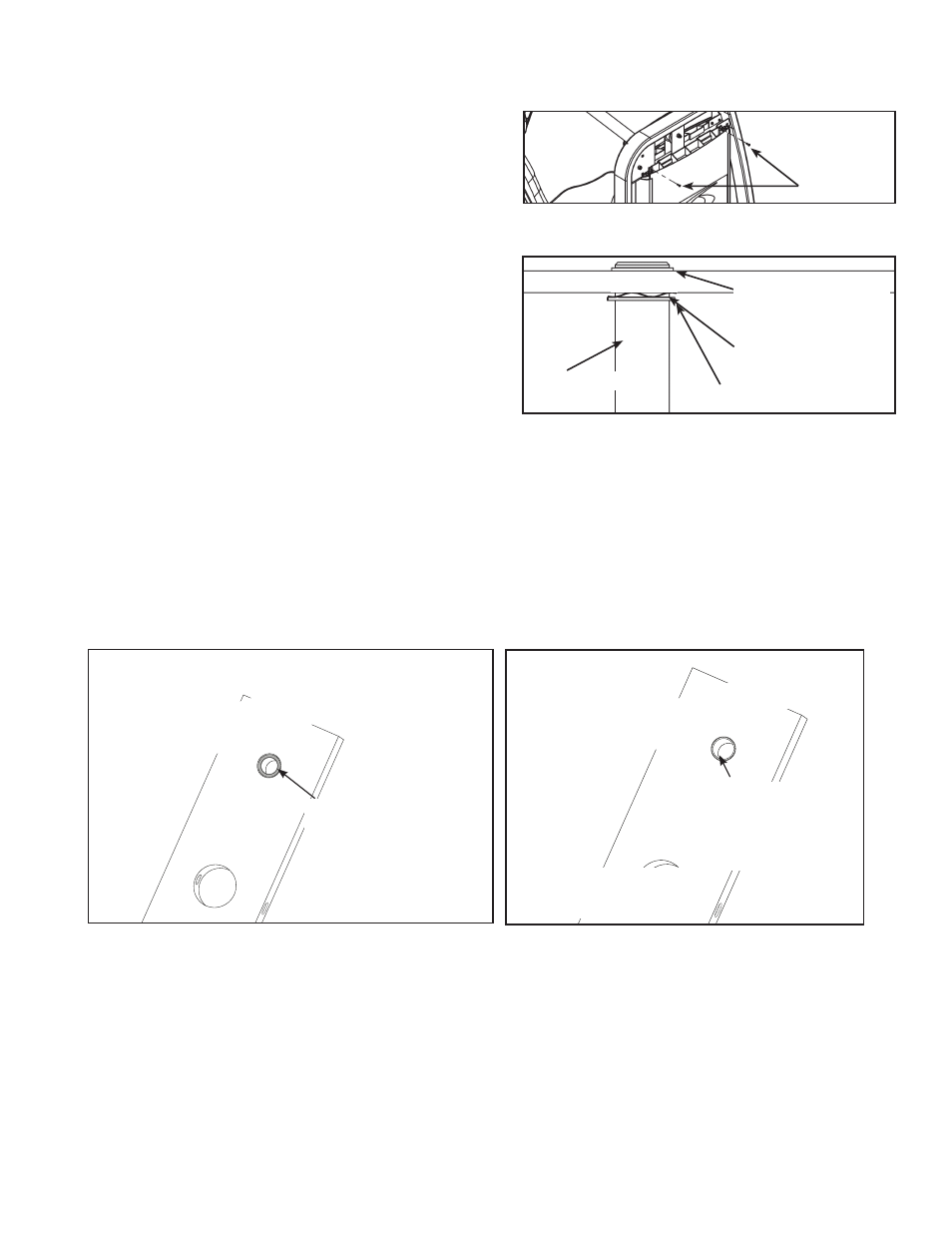

Figura 8
Anillo rápido superior
Bajar el anillo rápido
Capítulo
Barra de guía
Arandela de la onda
Figura 7
Tornillo
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 9A Figura 9B
