Cybex 11111 Eagle Fly-Rear Delt - Manual (Página 10)

Manual de Usuario Cybex

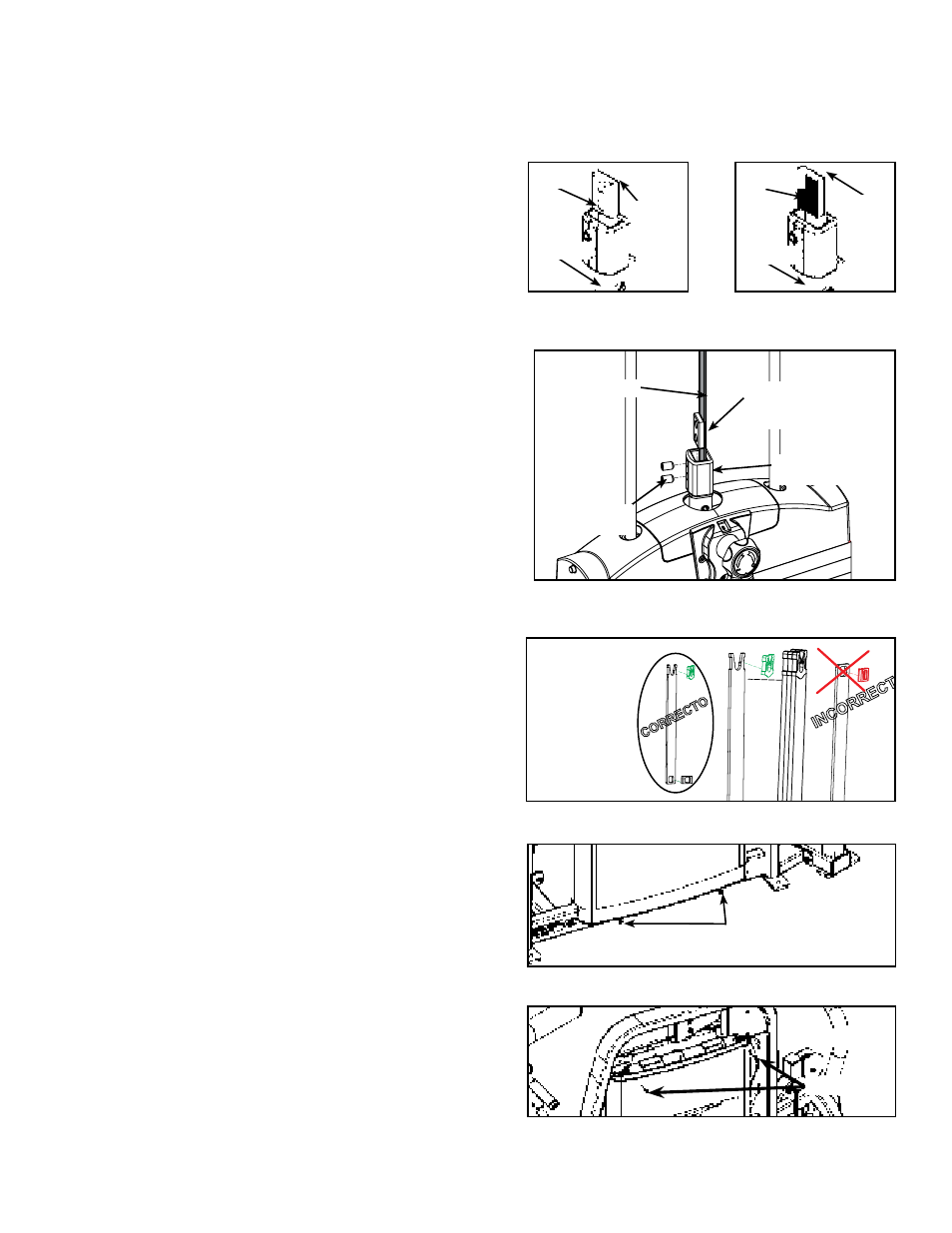

10
C. Resbalar la correa a través de ranura en abrazadera
de la correa.
D. Verificar que la correa y el relleno estén instalados
correctamente, como demostrado en la figura 9A. NOTA: No
instalar insertar al revés según lo demostrado en la figura 9B.
E. Tense la cinta y asegúrela con los dos tornillos de fijación.
NOTA: Tornillos de fijación por torsión de 300-350 pulg./lbs
(7,6-8,9 m/kgs). Observe la Figura 10.
F. Colocar el perno del apilado del peso en cada placa a verificar
la instalación apropiada.
G. Sin seleccionar ninguna resistencia, levantar la tapa peso
hacia arriba y hacia abajo (simulando normal operación).
H. Hacer que una ayudante verifique que es la correa la mudanza
suavemente y se encamina derecho del soporte de polea
superior a la tapa abrazadera de la correa del peso.
I. Reinstalar los seis pesos del incremento eso fueron quitados
en el paso 6A. Véase El Figura 11.
J. Dar vuelta al peso del incremento que ajusta Kob para
seleccionar las 15 libras.
8. Instalar detrás las cubiertas.
A. Poner cuidadosamente el montaje de la cubierta nuevamente
dentro de colocar en los dos tornillos inferiores. Ver Figura 12.
B. Instalar asegurar superior de dos tornillos mover hacia atrás
el montaje de la cubierta. Ver Figura 13.
C. Instalar los tres tornillos principales Phillips asegurar el superior
cubierta (trasera). Ver Figura 14.
Figura 13
Tornillo
Figura 12
Tornillo
Encaminamiento
incorrecta de la correa
Vástago
Correa
Relleno
Vástago
Correa
Relleno
Figura 10
Tornillo de
presión
Correa Abrazadera
de la correa
relleno
Abrazadera
de la correa
Figura 9B Figura 9A
Encaminamiento correcta
de la correa
Figura 11
INCORRECT
O
CORRECT
O
Pesos Del
Incremento
