C. Usar los alicates de un anillo rápido externos, quita el anillo
rápido superior a partir del uno de la guía las barras y bajan
cuidadosamente la barra de guía. Ver Figura 6.
D. Quitar un anillo rápido más bajo y agitar la arandela de la barra
de guía. Repetir los pasos 6C y 6D para quitar ambos anillos
rápidos de otro barra de guía.
E. Si es posible, barras de guía magras hacia fuera, lejos de la
máquina para proporcionar el la mayoría sitio para instalar las
placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y fijarla
cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras de
guía. Lubricar con la capa ligera de medio cargar el aceite de
motor automotor.
H. Instalar cuidadosamente cada placa una del peso en a tiempo. NOTA: Al instalar las pesas, colóquelas de manera que los
bordes anchos de los casquillos miren hacia arriba y los bordes estrechos de los casquillos miren hacia abajo. Observe las
Figuras 7A y 7B.
I. Resbalar el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la barra de guía (cerca de 3" del extremo superior de la barra
de guía).
K. Barra de guía del aumento para arriba a través del agujero de montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y el broche de presión más bajo seguro
anillo. Repetir los pasos 6J - 6L para el otro barra de guía.
7. Encaminamiento De la Correa.
A. Correa de la ruta a través del soporte de polea en el frente
cubrir y después encaminar el extremo de la correa abajo a
rematar el peso.
B. Verificar que sea la abrazadera de la correa en el peso
superior colocado correctamente con la polea superior.
NOTA: La correa debe tener una trayectoria recta de la
polea a la brazadera de la correa. Véase El Cuadro 6.
NOTA: Figura 8 demuestra la visión superior, mirando
de la polea superior abajo a la placa superior.

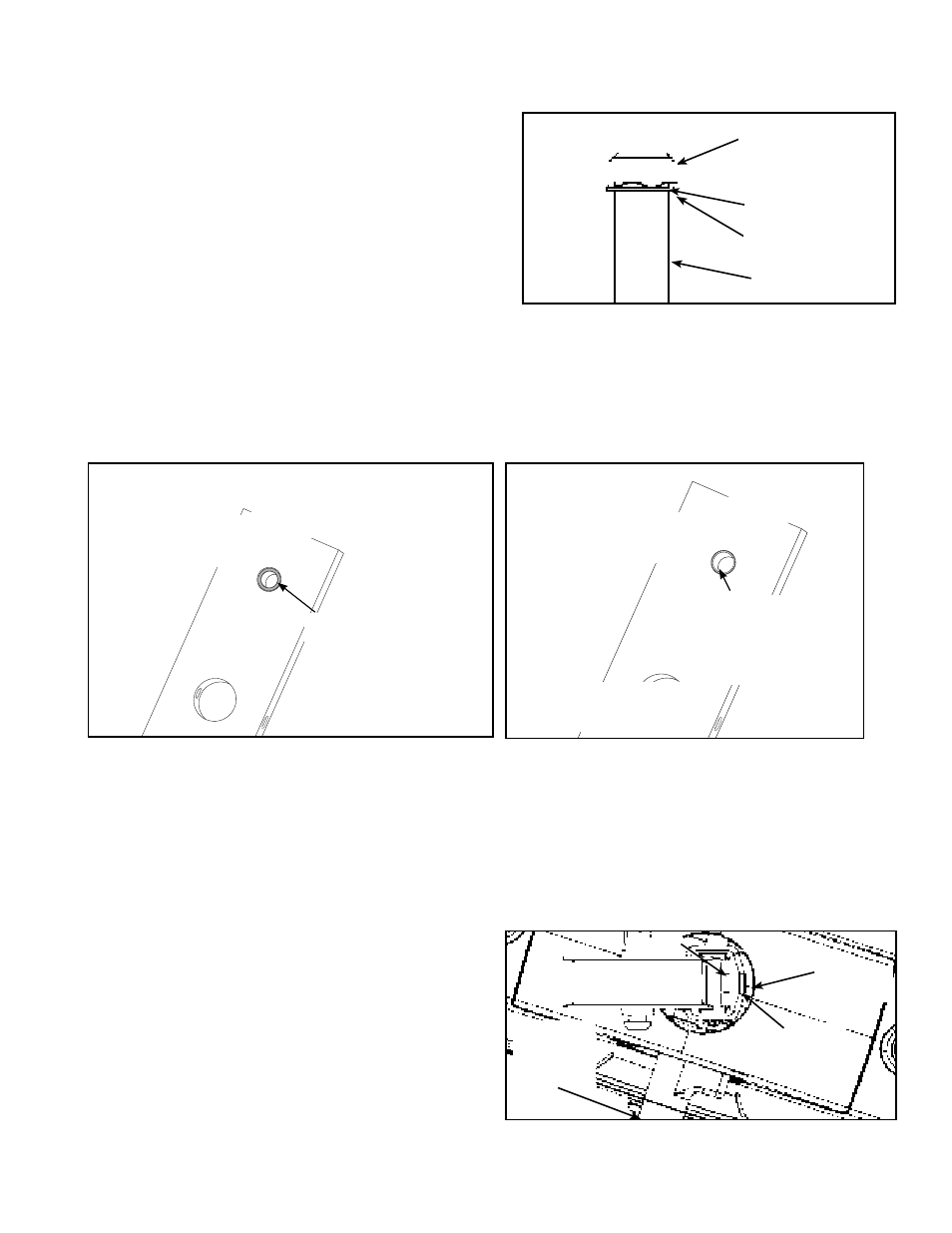

Figura 6
Anillo rápido superior
Bajar el anillo rápido
Capítulo
Barra de guía
Arandela de la onda
Figura 8
Polea Superior
Tornillo de
presión
Correa
Relleno Incremento
Peso
Ajuste
Perilla
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 7A Figura 7B
