Montaje
Herramientas Requeridas
• llave Allen del 7/32"
• llave del 9/16"
• zócalo o llave del 3/4"
• Alicates de anillo rápido externos
• Destornillador Phillips
• Aceite de motor automotor medio del pesol
• Llave de torsión
NOTA: Requerirán a dos personas para este procedimiento.
NOTA: Es la responsabilidad del dueño de la facilidad/dueño del equipo
para asegurarse de que haya separación apropiada alrededor
de cada máquina a tener en cuenta uso seguro y paso.
1. Leer y entender todas las instrucciones a fondo antes de comenzar cualesquiera
de los procedimientos enumeraron encendido esta hoja de instrucción.
2. Verificar que usted haya recibido el apropiado configuración.
A. Verificar que usted recibiera el color correcto trabajar a máquina que usted ordenó.
B. Compruebe que recibió 19 pesas y etiquetas para las mismas.
C. Verificar que usted recibiera el aumento del becerro del águila de Cybex Manual Del Dueño.
D. Verificar que usted recibiera la hoja de la garantía.
3. Moverse a la localización deseada.
A. Observar los diminsions de la máquina:
marcha lenta - 58 L x 41 W x 58 H (pulgadas)
147.32 L x 104.14 W x 147.32 H (cm)
en uso - 66 L x 41 W x 58 H (pulgadas)
167.64 L x 104.14 W x 147.32 H (cm)
Peso de la máquina (con el apilado del peso) - 740 libras. (335.66 kilogramos)
B. Determinarse si usted puede mover su máquina a través del doorway(s) requerido.
C. Si los ajustes de la máquina a través del doorway(s), mover la máquina a la localización deseada y saltar a paso 5.
D. Si las pilas de pesas necesitan instalarse, diríjase al paso 6.
E. Si la máquina no cabe a través de la puerta el way(s) entonces
considera el paso 4.
4. Instrucciones Del Umbral.
NOTA: Si sus ajustes de la máquina a través del umbral entonces
saltar el paso 4. Si su máquina no el ajuste a través del umbral
entonces se realiza paso 4.
A. Quitar cuidadosamente cada cono (del estándar) ayuda
formada del envío usando un zócalo del 3/4" o llave.
B. Con una ayudante, quitar cuidadosamente los nueve Abotonar
Los Tornillos De Casquillo Principales Del Zócalo (BHSCS)
asegurar las dos mitades del bastidor. Ver Figura 1.

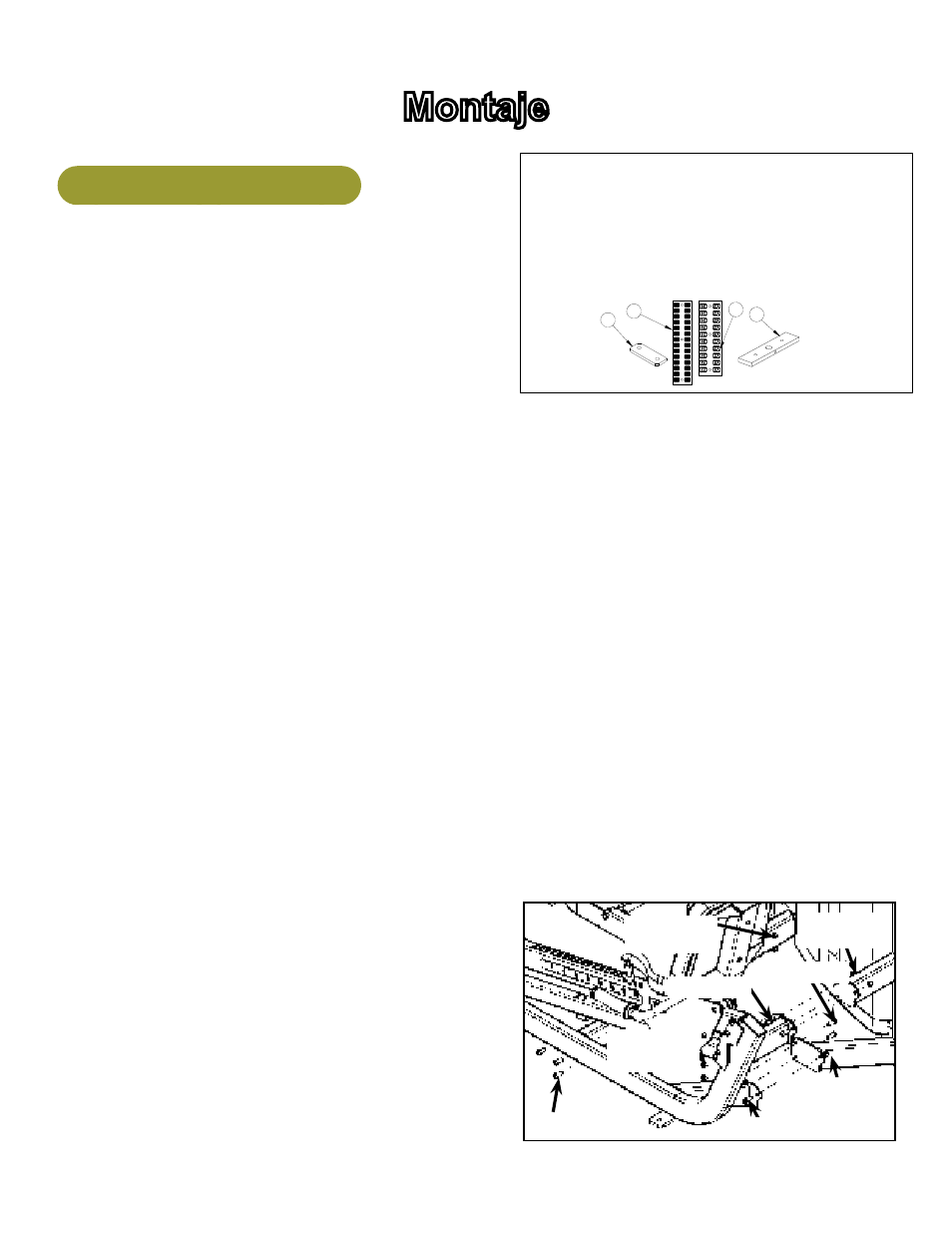

Figura 1
BHSCS (3)
BHSCS (3)
Tuerca de
fijación (3)
Tuerca de
fijación (3)
BHSCS (2)
Tuerca de
fijación (2)
BHSCS (1)
Tuerca de
fijación (1)
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
4
1
6 11090-392 PIES DE GOMA
2 1 12000-560 La CALCOMANIA, CARGA
(30 - 290) )
3 1 12000-561 La CALCOMANIA, CARGA
(310 -490) )
4 19 4000C101 WEIGHT STACK PLATE
iTeM QTY pArT nO. DescripTiOn
