Cybex 11120 Eagle Calf - Manual (Página 9)

Manual de Usuario Cybex
9

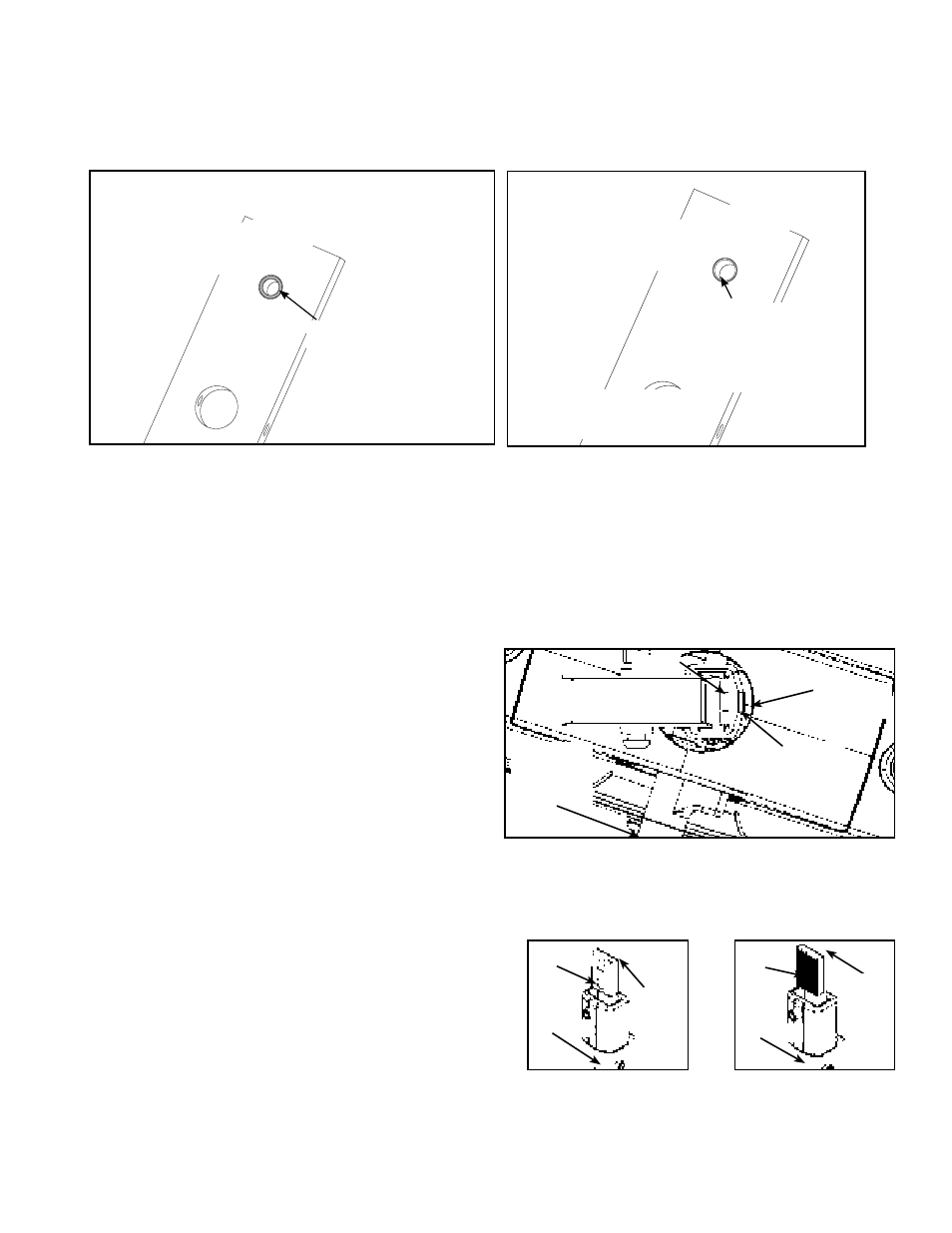

H. Instalar cuidadosamente cada placa una del peso en a tiempo. NOTA: Al instalar las pesas, colóquelas de manera que los
bordes anchos de los casquillos miren hacia arriba y los bordes estrechos de los casquillos miren hacia abajo. Observe las
Figuras 6A y 6B.
I. Resbalar el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la barra de guía (cerca de 3" del extremo superior de la barra
de guía).
K. Barra de guía del aumento para arriba a través del agujero de montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y el broche de presión más bajo seguro anillo. Repetir los pasos 6J - 6L para el otro barra de guía.
7. Encaminamiento De la Correa.
A. Verificar que la correa esté encaminada a través de la tapa
de la polea acorchetar y después encaminar el extremo de
la correa abajo al peso superior.
B. Verificar que sea la abrazadera de la correa en el peso
superior colocado correctamente con la polea superior.
NOTA: La correa debe tener una trayectoria recta de la
polea a la abrazadera de la correa. Véase El Figura 7.
NOTA: Figura 7 demuestra la visión superior, mirando
de la polea superior abajo a la placa superior.
C. Resbalar la correa a través de ranura en abrazadera de
la correa.
D. Verificar que la correa y el relleno estén instalados
correctamente, como demostrado en Figura 8A. NOTA: No
instalar insertar al revés según lo demostrado en Figura 8B.
Figura 7
Polea Superior
Tornillo de
presión
Correa
Relleno Incremento
Peso
Ajuste
Perilla
Encaminamiento
correcta de la correa
Vástago
Correa
Relleno
Vástago
Relleno
Correa
Figura 8A Figura 8B
Encaminamiento
incorrecta de la correa
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 6A Figura 6B
