Cybex 11130 Eagle Lat Pull - Manual (Página 10)

Manual de Usuario Cybex
10

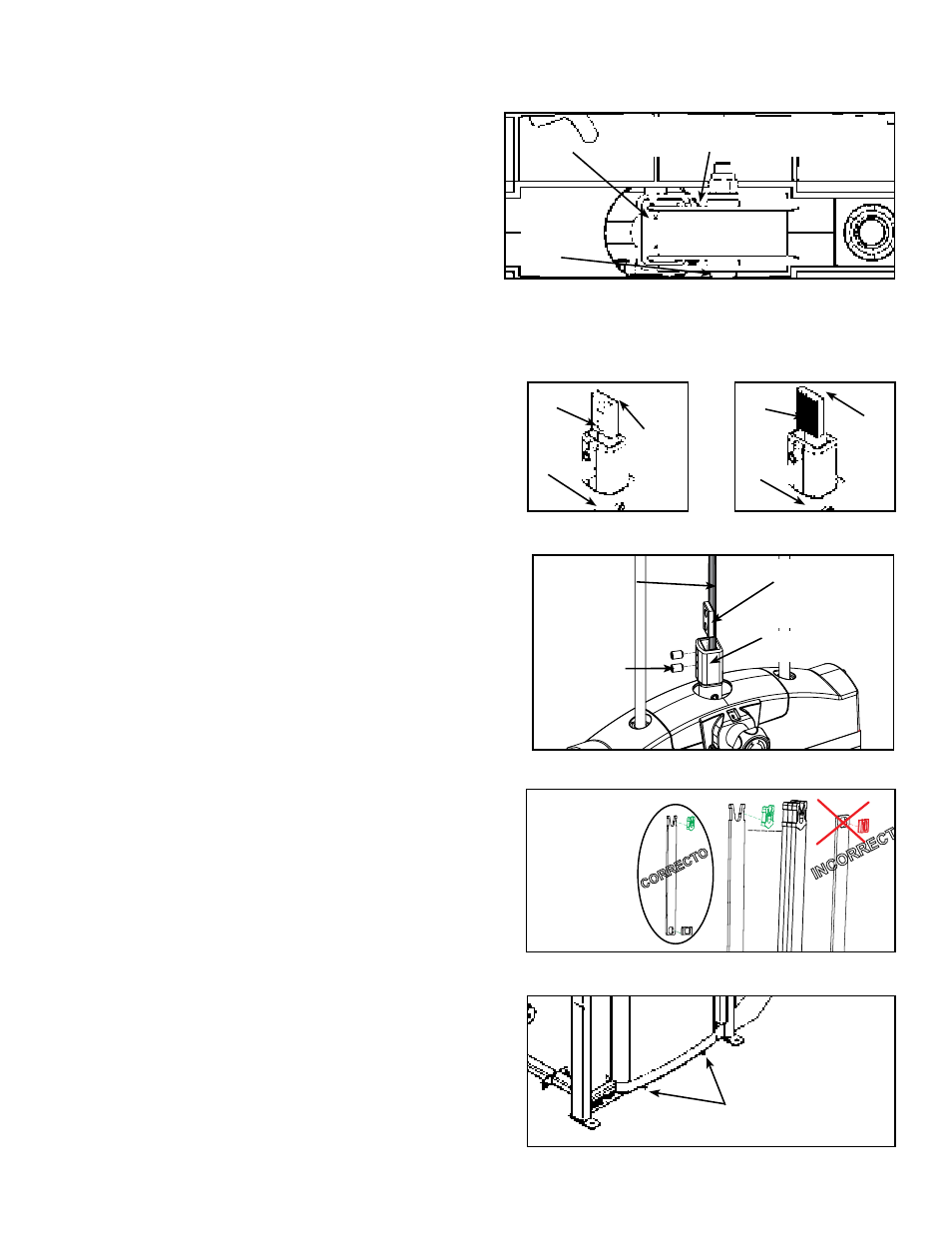

7. Encaminamiento De la Correa.
A. Verificar que la correa esté encaminada a través de la tapa
de la polea acorchetar y después encaminar el extremo
de la correa abajo al peso superior.
B. Levantar cuidadosamente el peso superior y verificar que la
posición de la abrazadera de la correa (en el peso superior)
es alineado correctamente con el soporte de polea superior
(en la máquina). Ver Figura 10.
C. Resbalar la correa a través de ranura en abrazadera de
la correa.
D. Verificar que la correa y el relleno estén instalados
correctamente, según lo demostrado en la figura 11A.
NOTA: No instalar el relleno al revés como demostrado
en Figura 11B.
E. Tense la cinta y asegúrela con los dos tornillos de fijación.
NOTA: Tornillos de fijación por torsión de 300-350 pulg./lbs
(7,6-8,9 m/kgs). Observe la Figura 12.
F. Colocar el perno del apilado del peso en cada placa a verificar
la instalación apropiada.
G. Sin seleccionar ninguna resistencia, levantar la tapa peso
hacia arriba y hacia abajo (simulando normal operación).
H. Hacer que una ayudante verifique que es la correa la mudanza
suavemente y se encamina derecho del soporte de polea
superior a al peso abrazadera de la correa.
I. Reinstalar los seis pesos del incremento eso fueron quitados
en el paso 6A. Ver Figura 13.
J. Dar vuelta al peso del incremento que ajusta la perilla para
seleccionar las 15 libras.
8. Instalar detrás las cubiertas.
A. Colocar cuidadosamente la cubierta nuevamente dentro
de la posición en los dos tornillos inferiores. Ver Figura 14.
B. Instalar asegurar superior de dos tornillos mover hacia atrás
la cubierta. Véase El Figura 15.
C. Instalar los tres tornillos principales Phillips asegurar la
cubierta (trasera) superior. Ver Figura 16.
Figura 14
Tornillo
Encaminamiento
correcta de la correa
Vástago
Correa
Relleno
Vástago
Correa
Relleno
Figura 12
Tornillo de
presión
Correa
Abrazadera
de la
correa
relleno
Abrazadera
de la correa
Polea Superior
Figura 10 (visión superior desde la polea abajo para ceñir la
abrazadera)
Correa
El relleno y los tornillos de presión
(no demostrados) están en este lado.
Incremento
Peso
Ajuste
Perilla
Figura 11A Figura 11B
Encaminamiento
incorrecta de la correa
Figura 13
INCORRECT
O
CORRECT
O
Pesos Del
Incremento
