Montaje
Herramientas Requeridas
•
llave Allen del 7/32"
•
llave del 9/16"
•
Alicates de anillo rápido externos
•
Destornillador Phillips
•
Aceite de motor automotor medio del peso
•
Llave de torsión
NOTA: Requerirán a dos personas para este procedimiento.
NOTA: Es la responsabilidad del dueño de la facilidad/dueño del equipo
para asegurarse de que haya separación apropiada alrededor
de cada máquina a tener en cuenta uso seguro y paso.
1. Leer y entender todas las instrucciones a fondo antes de
comenzar cualesquiera de los procedimientos enumeraron encendido esta hoja de instrucción.
2. Verificar que usted haya recibido el apropiado configuración.
A. Verificar que usted recibiera el color correcto trabajar a máquina que usted ordenó.
B. Compruebe que recibió 14 pesas y etiquetas para las mismas.
C. Verificar que usted recibiera la pendiente del águila de Cybex Presionar El Manual Del Dueño.
D. Verificar que usted recibiera la hoja de la garantía.
3. Moverse a la localización deseada.
A. Observar los diminsions de la máquina:
Marcha lenta - 52 L x 59 W x 71 pulgadas de H
132.08 L x 149.86 W x 180.34 H cm
En el uso -
52 L x 47 W x 73 pulgadas de H
132.08 L x 119.38 W x 185.42 H cm
Peso de la máquina con el apilado del peso - 685 libras (310.71 kilogramos)
B. Determinarse si usted puede mover su máquina a través del doorway(s) requerido.
C. Si los ajustes de la máquina a través el doorway(s), mover la máquina a la localización deseada y saltar a paso 5.
D. Si las pilas de pesas necesitan instalarse, diríjase al paso 6.
E. Si la máquina no cabe a través de la puerta el way(s) entonces considera el paso 4.
4. Instrucciones Del Umbral.
NOTA: Si sus ajustes de la máquina a través de la puerta manera entonces
saltar el paso 4.
Si su máquina no el ajuste a través del umbral, entonces se realiza
paso 4.
A. Quitar cuidadosamente cada cono (del estándar) ayuda formada
del envío usando un zócalo del 3/4" o llave.
B. Anotar las encaminamientos actuales de la correa y conexiones.
Esto le asistirá en la reinstalación ellos correctamente.
C. Cortar el lazo del envío que asegura el peso superior.

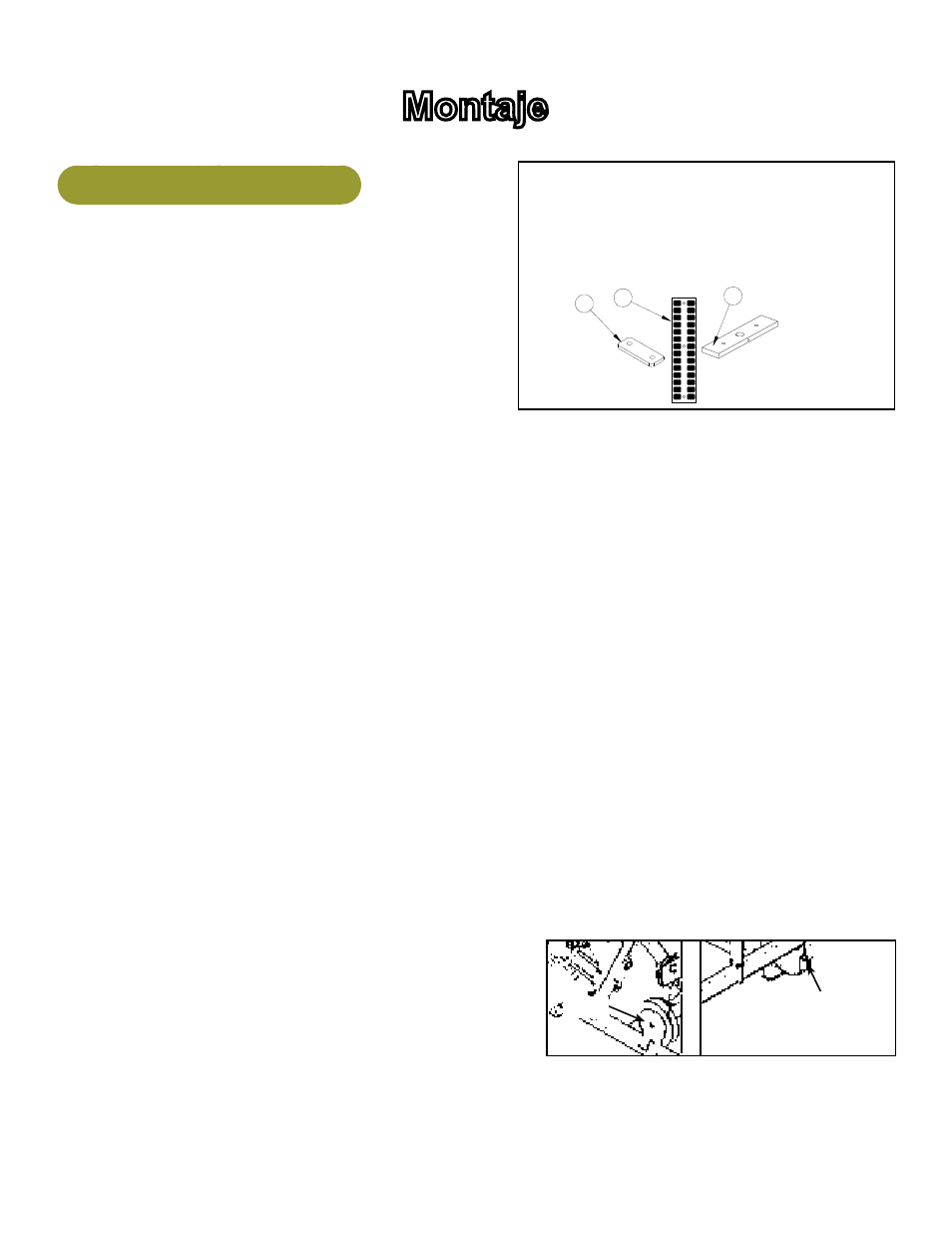

Figura 1
Leva
Sistema
Tornillos
3
130.5
270
121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1
4
11090-392
PIES DE GOMA
2
1
12000-560
La CALCOMANIA, CARGA
(30 - 290) )
3
14
4000C101
WEIGHT STACK PLATE
iTeM QTY pArT nO. DesCripTiOn
