Manual de Usuario Cybex
8
D. Rotar la leva y desconectar el apilado del peso correa de la leva (aflojando el
sistema dos tornillos en la abrazadera de la correa con un 7/32" Allen llave).
Véase El Figura 1.
E. Situar la polea acorchetar que es localizado cerca de leva. Ver Figura 2.
F. Quitar el perno, tuerca de la aran dela y de tuerca hexagonal asegurar la polea
a la polea soporte.
G. Quitar la polea del soporte de polea.
H. Quitar uno de los dos BHSCS (botón Dirigir los tornillos de casquillo del zócalo)
que
aseguran el pivote eje. Ver Figura 3.
I. Quitar cuidadosamente el eje de pivote y eje de la polea. Véase El
Figura 3.
NOTA: Ser extremadamente cuidadoso al quitar el eje así
que le no arruinar rosca en el eje.
J. Con una ayudante, quitar cuidadosamente los seises BHSCS que
asegura las dos mitades
del marco. Ver Figura 4.
K. Mover cuidadosamente cada mitad a través de la puerta manera
a la localización deseada.
L. Con una ayudante, unir cuidadosamente cada mitad juntos con
los seis BHSCS quitados adentro paso 4J. Véase El Figura 4.
M. Unir cuidadosamente el eje de la polea usando el pivote eje y
BHSCS quitados en los pasos 4H y 4I. Véase El Figura 3.
N. Volver a conectar pulley/cable al soporte de polea (quitado en
los pasos 4F y 4G).
O. Verificar que ambos cables estén encamina dos correctamente.
P. Conectar la correa del apilado del peso con la correa
abrazadera de la leva (quitada en el paso 4D). Ver Figura 1.
Q. Continuar encendido con el paso 5C.
5. Quitar los pies del envío y quitar mover hacia atrás
las cubiertas.
A. Quitar cuidadosamente cada cono (del estándar) ayuda
formada del envío) que usa un 3/4" zócalo o llave).
B. Cortar el lazo del envío que asegura el peso superior.
C. Poner cuidadosamente los pies de goma (provistos de
máquina) en cada pie del bastidor.
D. Levantar el peso superior y dar vuelta al incremento
Cargar el ajuste de la perilla para seleccionar las 15 libras.
(tres incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips asegurar el superior
cubierta (trasera) y cuida dosamente quitar la cubierta. Ver Figura 5.
F. Aflojar el fondo dos tornillos demostrado en figura 6.
NOTA: No quitar fondo dos tornillos.

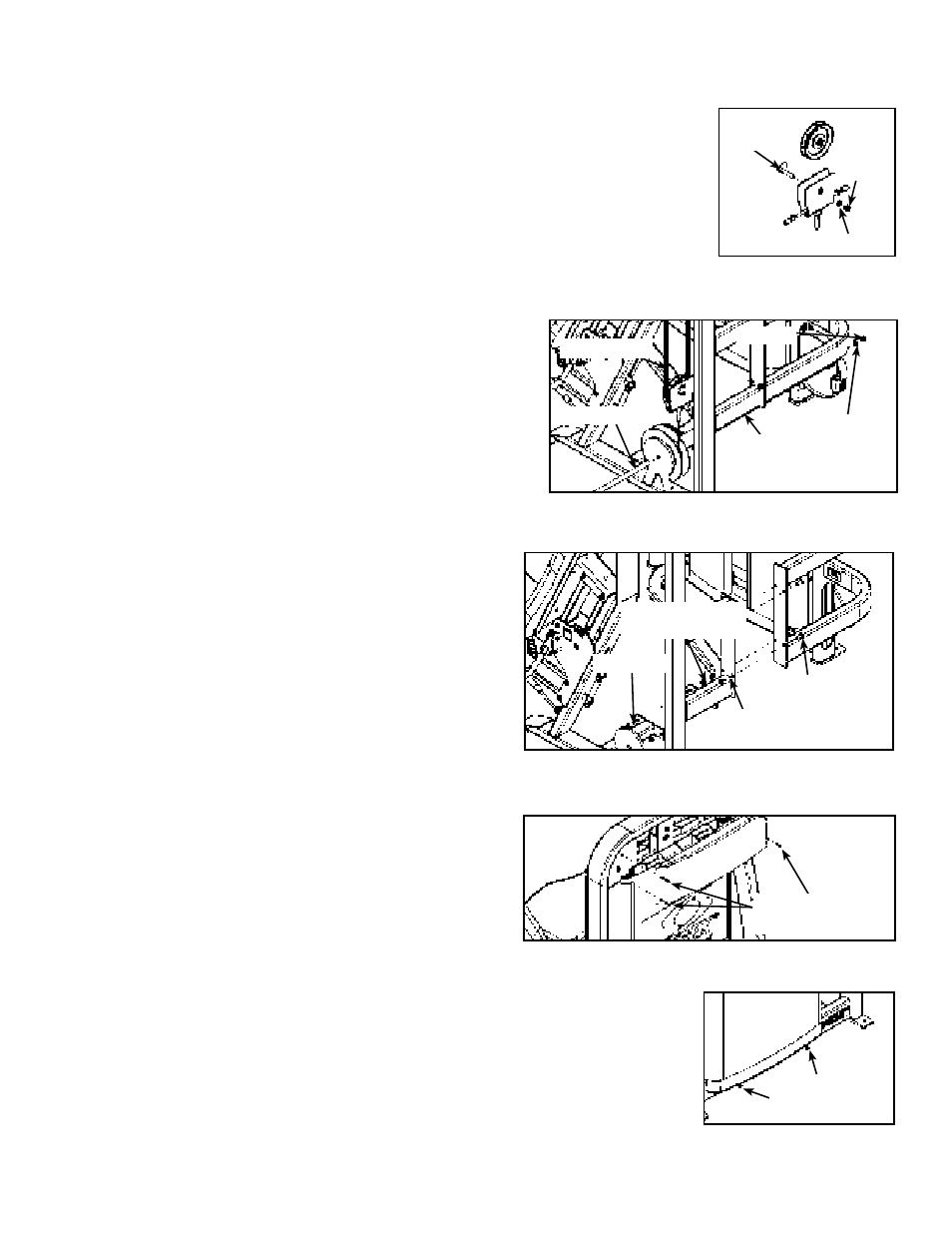

Figura 2
Figura 3
Figura 4
Figura 5
Figura 6
Perno De
la Leva
BHSCS
Eje De Pivote
Arandela
Eje De la Polea
Polea/Cable
Nilón
Tuerca
de
fijación
Arandela
BHSCS (4)
Tuerca de fijación
De nylon (4)
Tuerca de fijación
De nylon (2)
BHSCS (2)
Cabeza Phillips
Tornillo (3)
Tornillo (aflojar -
no quitar)
