16
Cybex Plate Loaded 16120 Smith Press Owner’s Manual

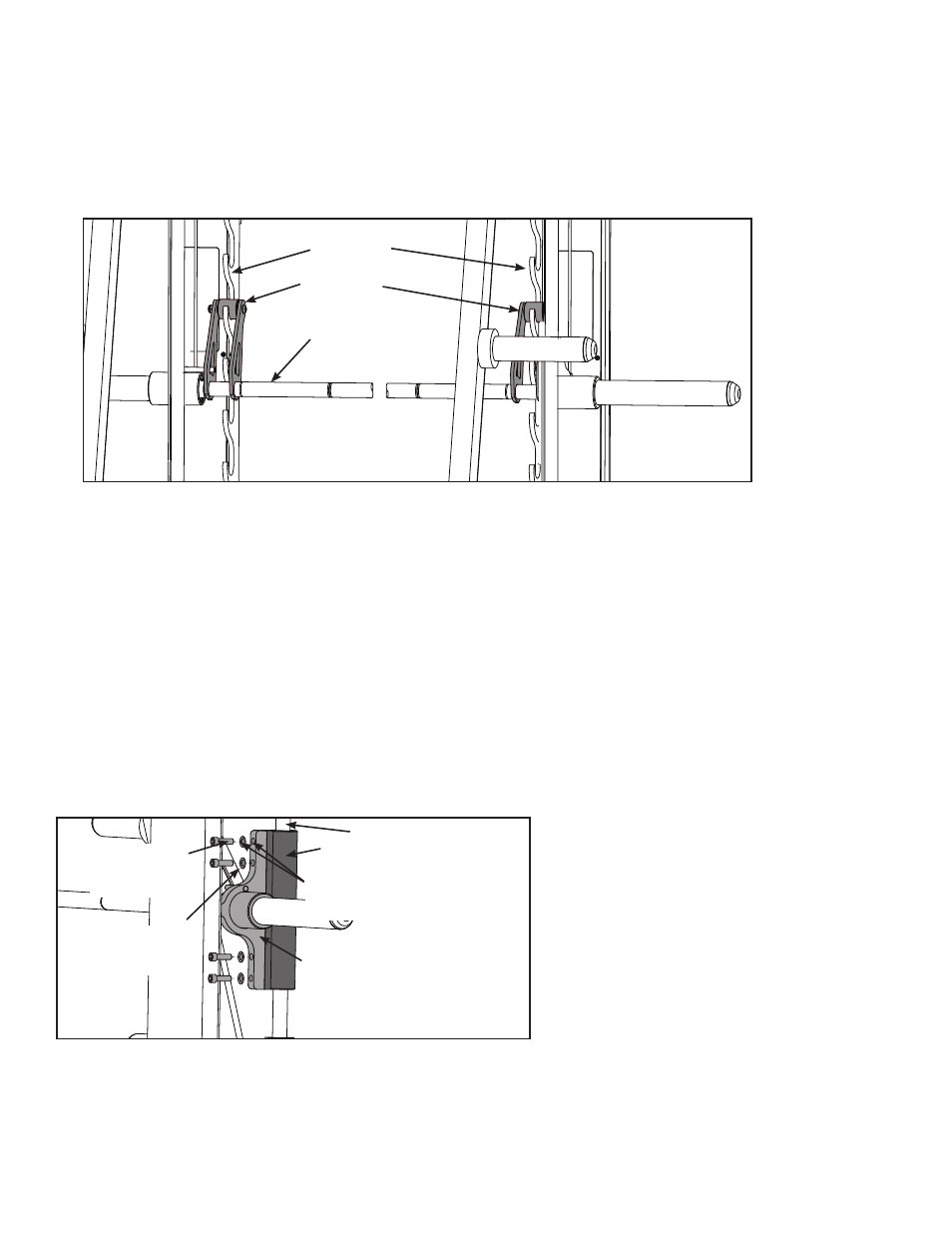

Coloque con cuidado la barra de levantamiento de peso sobre la estructura y asegúrela engan-
•
chando el agarre de la barra en los enganches.
Compruebe que cada agarre de la barra esté enganchado correctamente en el enganche.
•
Enganche
Barra de
levantamiento
de peso
Agarre de
la barra
Deslice la caja de rodamientos hacia arriba (situada en la parte inferior del eje guía) y alinee los •
orificios con el soporte de la barra de levantamiento de peso.
Localice los cuatro tornillos de cabeza tubular (SHCS), las cuatro arandelas y el loctite en la caja
•
de envío.
Añada una gota pequeña de loctite en los cuatro SHCS y en los orificios roscados del soporte de
•
la barra de levantamiento de peso.
Coloque la arandela en el SHCS.
•
Con la ayuda de una llave Allen de 5/16” apriete los cuatro SHCS que sujetan el soporte de la •
barra de levantamiento de peso en la caja de rodamientos.
Repita los pasos 5 para el lado opuesto.
•
Caja de rodamientos
Soporte de barra de
levantamiento de peso
SHCS (4
unidades)
Loctite
Arandelas (4
unidades)
Eje guía
