Manual del Propietario Cybex
11
Si Entonces
Si la máquina
requiere que
se retiren las
pilas de pesas
antes de moverla
a la ubicación
deseada.
Para realizar esta operación se necesitan dos personas.

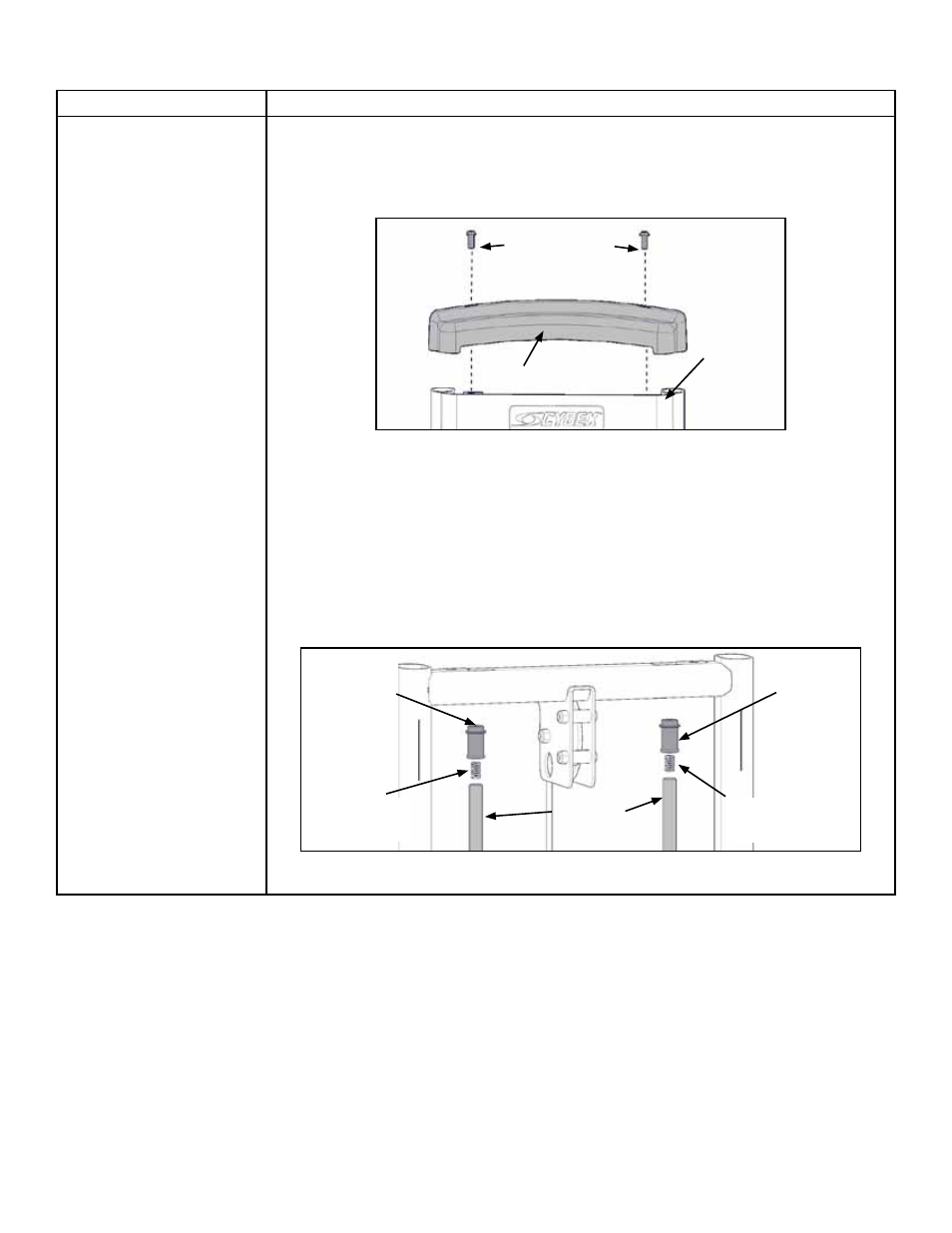

1. Afloje los dos tornillos Allen de cabeza redonda para asegurar la
tapa superior a la estructura mediante una llave Allen de 7/32 in.
Tornillo Allen
de cabeza
redonda
Tapa superior
Cubierta
2. Retire la tapa superior y los tornillos Allen de cabeza redonda.
3. Levante y saque la cubierta de la máquina.
4. Retire las tapas de la barras guía. La tapa de la varilla guía
contiene un muelle de compresión que saltará si el agarre no
se suelta lentamente. Deslice la tapa de la varilla guía accionada
por muelle por la varilla guía hasta que esta salga de la estructura.
Libere lentamente la tapa de la barra guía y retírela.
Muelle de
compresión
Varillas
guía
Tapa de
la varilla
guía
Muelle de
compresión
Tapa de
la varilla
guía
