Manual del propietario de Cybex
12
Recorrido de la correa
1. Verifique que la correa pasa a través de la parte superior del soporte de la polea y que la
correa termina en el peso superior.
2. Levante el peso superior y compruebe que la posición de la abrazadera de la correa (en el
peso superior) esté alineada correctamente con el soporte superior de la polea.
3. Deslice la correa a través de la ranura en la abrazadera de la correa.
4. Compruebe que tanto la correa como la pieza están instaladas correctamente. No instale la
pieza al revés.

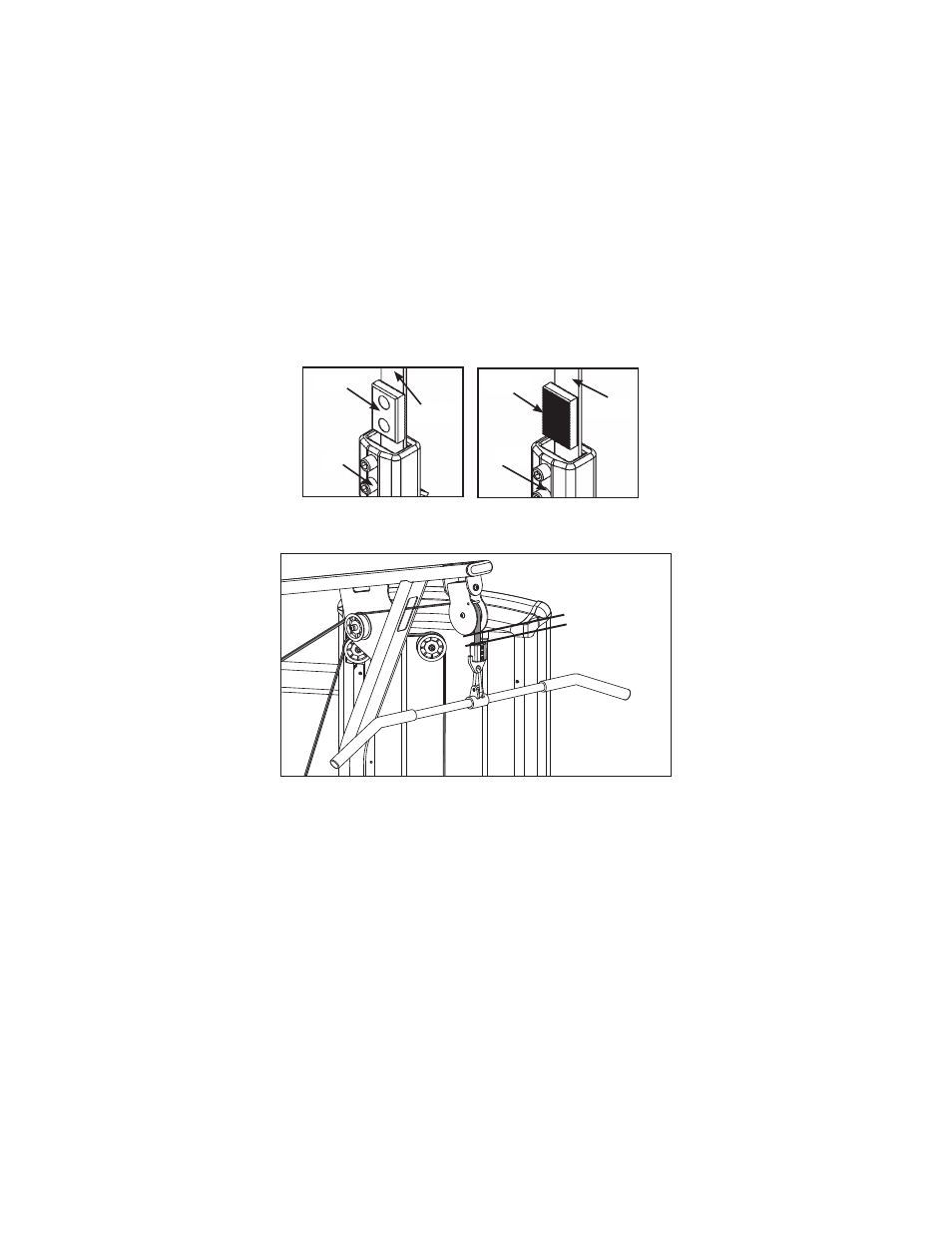

Correcto recorrido de la correa Incorrecto recorrido de la correa
Pie
Pieza
Pie
Correa
Pieza
Correa
5. Tense la correa dejando 2,54 cm de holgura entre el enganche y la polea.
1”
(2.54 cm)
6. Asegure la correa al enganche con tornillos de fijación.
7. Juego de tornillos de torsión 300-350 lb-in.
8. Coloque la clavija de la pila de pesos en cada placa para comprobar la instalación.
9. Simule una operación normal levantando y bajando el peso superior sin seleccionar una
resistencia.
10. Coloque la clavija de la pila de pesos en cada placa para comprobar la instalación.
11. Levante y baje el peso superior simulando una operación normal (sin seleccionar
resistencia).
12. Compruebe que la correa se mueve con suavidad y su recorrido va directamente de la parte
superior del soporte de la polea a la abrazadera de la correa.
