Conectar los ca-
bles de comuni-
cación de datos
RJ 45 al Fronius
String Control
250/25
Conectar los ca-
bles de comuni-
cación de datos
de varios conduc-
tores al Fronius
String Control
250/25
En caso de utilizar cables de comunicación de datos de varios conductores con un diáme-
tro de hasta 6 mm como máximo, ambos cables pasan por el inserto de goma y la apertura
prevista a tal fin, igual que en el caso del cable RJ 45.

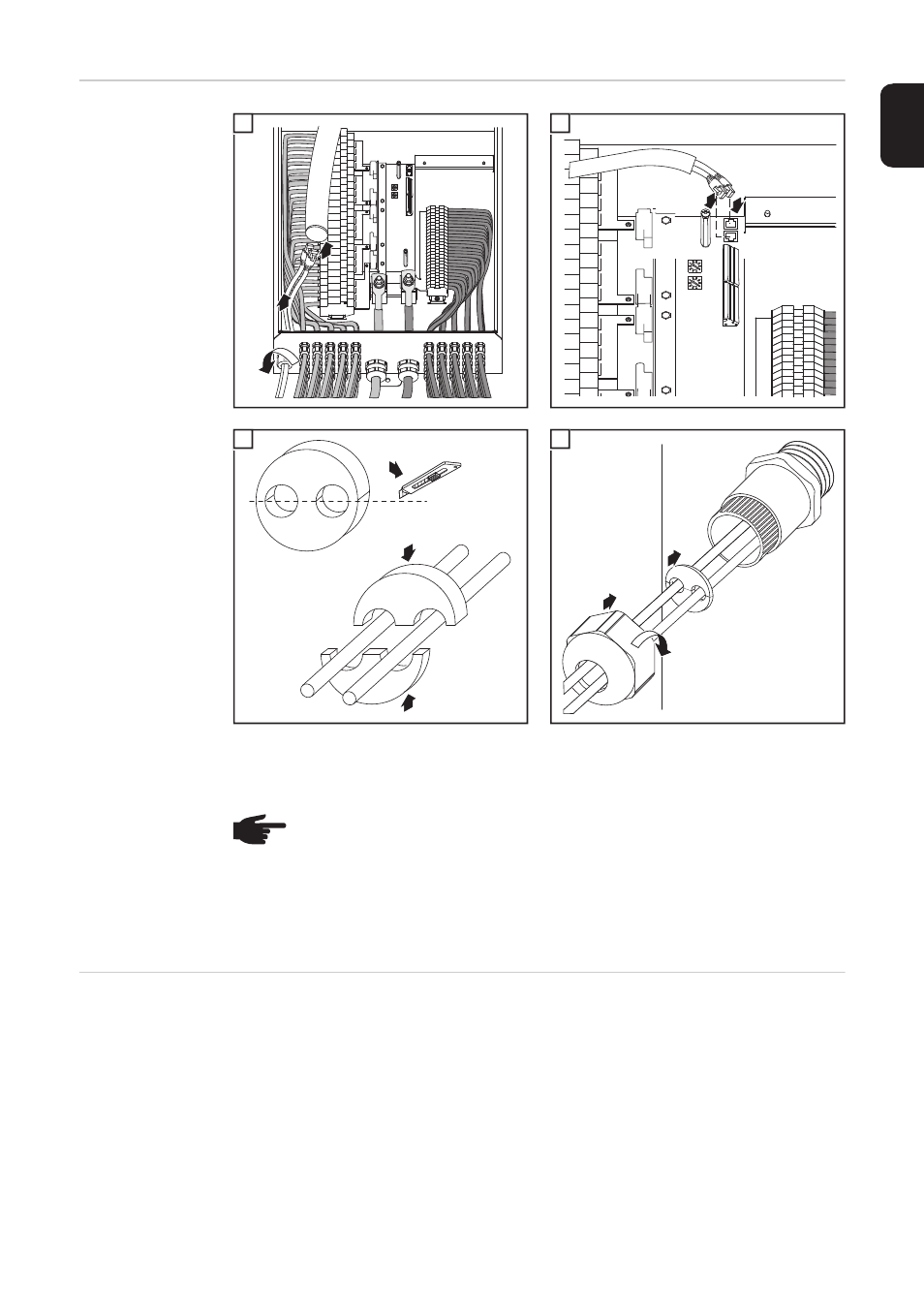

Los siguientes pasos de trabajo son aplicables a cables de comunicación de datos con un
diámetro máximo de 6 mm.
1
3
2
(1)
1
IN
1
2
OUT
(1)
2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
2
1
3
(2)
4
(1)
Manguera de silicona
(2)
Par de apriete 5 Nm
¡OBSERVACIÓN! Procedimiento cuando se conecta sólo 1 cable de comunica-
ción de datos al Fronius String Control 250/25 (por ejemplo, cuando el Fronius
String Control 250/25 es el último componente en una Solar Net):
-
Enchufar la clavija final en el extremo libre de la conexión RJ 45. La clavija
final forma parte del volumen de suministro del Fronius Datalogger.
-
En la apertura libre del inserto de goma debe insertarse el perno de plástico
del volumen de suministro del Fronius String Control 250/25.
