Descrizione dell'apparecchio – Fronius String Control 250/25 Manual del usuario
Página 61
59
IT
Descrizione dell'apparecchio
Sicurezza
Descrizione
dell’apparecchio
Fronius String
Control 250/25

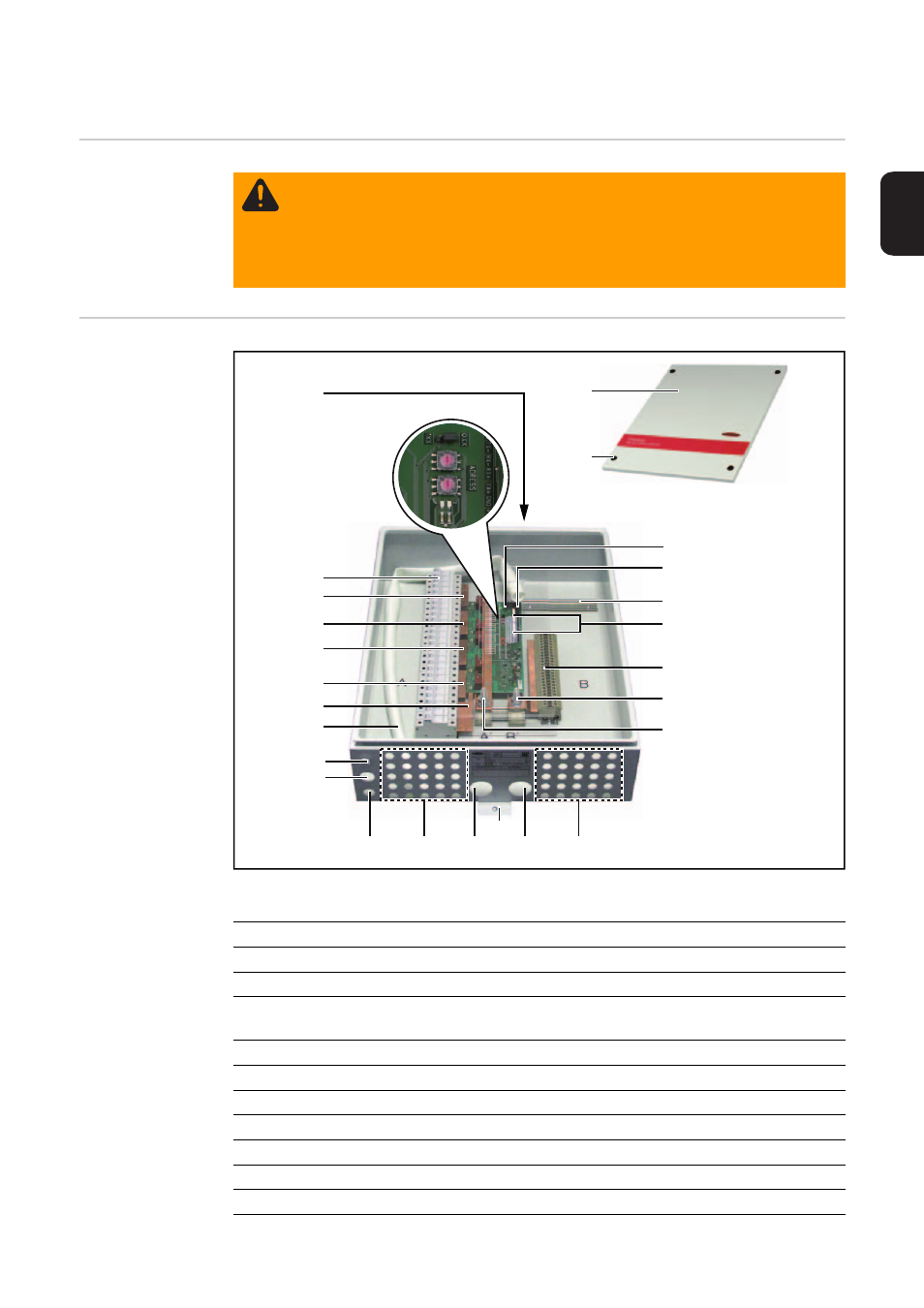

Fronius String Control 250/25
AVVISO! Il cattivo uso dell’apparecchio può causare gravi lesioni personali e
danni materiali. Utilizzare le funzioni descritte solo dopo aver letto integralmente
e compreso i seguenti documenti:
-
le presenti istruzioni per l’uso
-
tutte le istruzioni per l’uso dei componenti del sistema, in particolare le norme
di sicurezza.
(24)
(23)
(18)
(22)
(20)
(19)
(9)
(11)
(10)
(8)
(7)
(6)
(5)
(4)
(3)
(26)
(25)
(2)
(1)
(17)
(21)
(13)
(14)
(12)
(15)
(16)
Num. Descrizione
(1)
Aletta di montaggio superiore
(2)
Commutatore indirizzi
(3)
Morsetti con portafusibili per cavo CC “IN”
sezione cavo da 2,5 a 10 mm²
*)
(4)
Canale di misurazione 5
(5)
Canale di misurazione 4
(6)
Canale di misurazione 3
(7)
Canale di misurazione 2
(8)
Canale di misurazione 1
(9)
Flessibile in silicone, montato sulla messa a terra protettiva
(10)
Membrana per la compensazione della pressione
