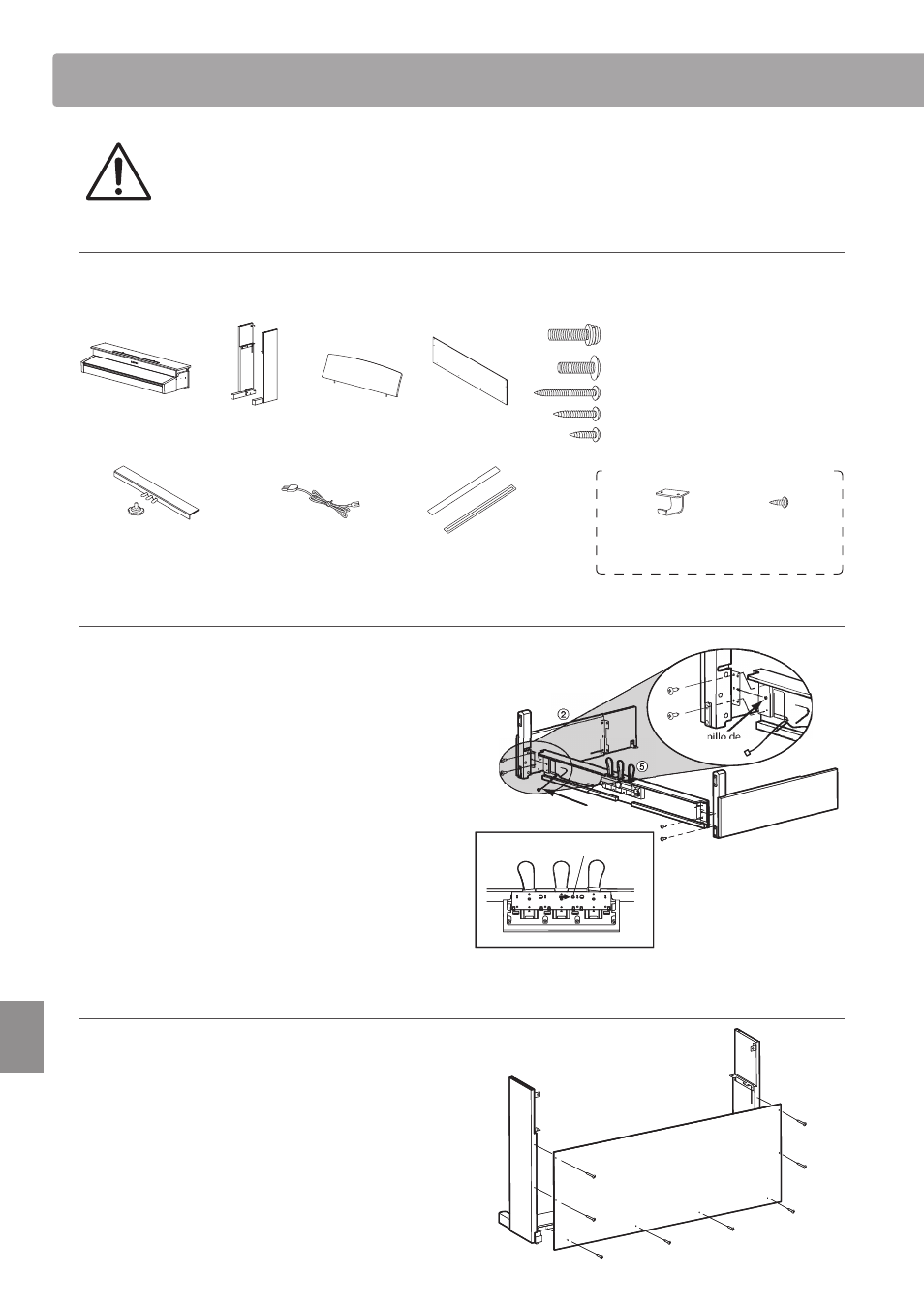

Por favor lea estas instrucciones cuidadosamente antes de intentar montar el piano digital CS3.
Por favor, asegúrese que hay dos o más personas para montar el piano digital CS3, sobre todo al montar el
cuerpo del instrumento en el soporte en el paso 3.
„ Piezas Incluidas
Antes de intentar montar el piano digital CS3, asegúrese que todas las piezas a continuación estén incluidas.
También se necesitará un destornillador Phillips (no incluido) para montar el instrumento.
h Tornillo (con rondana y arandela de
resorte) x 4
j Tornillos de chapa (largo, negro) x 4
k Tornillos de chapa (mediano, negro) x 4
l Tornillos de chapa (corto, plata) x 4
i Tornillo (mediano, negro) x 2
m Juego de ganchos de auriculares x 1
a Cuerpo principal b Panel lateral
(izquierdo. derecho)
c Atril d Tablero trasero
e Tornillo que ajusta
el pedalero al suelo
f Cable de corriente g Cintas de la tapa Tornillo de
montaje x 2
Gancho de
auriculares x 1
1. Montar los paneles laterales b, el pedalero, y el tornillo que ajusta a los pedales e
Desate y extienda el cable de conexión a los pedales adjunt,o a
la parte inferior del pedalero e.
Introduzca el tornillo que ajusta el pedalero al suelo
aproximadamente 1cm dentro del pedalero, utilizando la rosca
mostrado en el gráfico.
Sujete el pedalero e a los paneles laterales (izquierdo y
derecho) b utilizando los tornillos de alineación ubicados
en ambos extremos del pedalero. Asegúrese que se utiliza el
panel lateral correcto para el lado izquierdo y el lado derecho.
Asegúrese que el pedalero y los paneles laterales estarán juntos,
y que no haya huecos grandes entre las piezas montadas.
Introduzca los cuatro tornillos de chapa cortos y plateados
l en los agujeros como se muestra, y sujete firmemente el
pedalero a los paneles laterales (izquierdo y derecho).
2. Sujetar el tablero trasero d
Coloque el pedalero y paneles laterales ya montadas
verticalmente en el suelo.
Sujete temporalmente el tablero posterior d a los paneles
laterales de la izquierda y la derecha usando los cuatro tornillos
de rosca negros y largos j, con un margen de apriete de 1 a 2
mm aproximadamente.
A continuación sujete la parte inferior de dicho tablero a la
tabla de pedal usando los cuatro tornillos de rosca negros de
longitud media k.
l
Tornillo de
alineación
Cable de pedales
Rosca para etornillo que ajustael
pedalero al suelo
Tornillo de
alineación
l
e
b
Tornillo de
alineación
Cable de pedales
Rosca para etornillo que ajustael
pedalero al suelo
j
j
k
k
k
k
j
j
d j
j
k
k
k
k
j
j
d
Instrucciones de Montaje
