Kawai CS3 - Manual (Página 39)

39
A
p
éndic
e

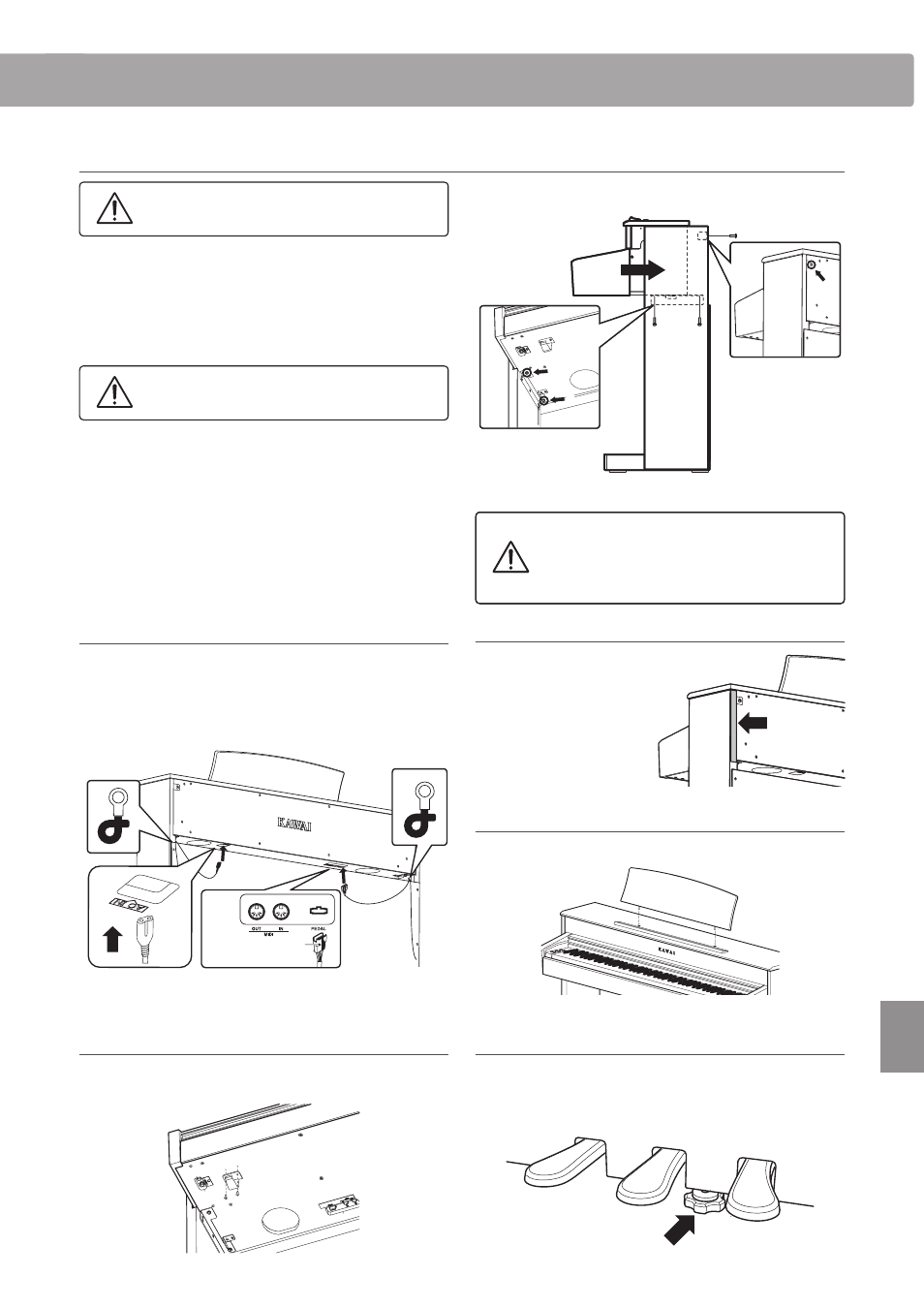

3. Montar el cuerpo principal a
Asegúrese que una o más personas ayuden con
el próximo paso del proceso de montaje.
Levante el cuerpo principal a y colóquelo cuidadosamente en
el soporte.
Pon el cuerpo principal hacía la parte delantera del soporte,
para poder ver los agujeros de metal desde arriba.
Cuidadosamente deslice el cuerpo principal hacía atrás hasta
que la base se junte con los accesorios dentro de los paneles
laterales y se fija en su sitio.
Al subir el cuerpo principal al soporte, tenga
cuidado de no pilarse las manos o los dedos.
Sujete temporalmente el cuerpo principal al soporte usando
dos tornillos i, de nuevo dejando entre 1 y 2 mm de margen
de apriete.
Fijae el cuerpo principal al soporte desde abajo utilizando los
cuatro tornillos (con rondana y arandela de resorte) h.
Primero, sujete sin apretar los cuatro tornillos, ajustando la
posición del cuerpo en el soporte. Cuando los cuatro tornillos
estén sujetos y el cuerpo principal esté correctamente situado
encima del soporte, sujete firmemente todos los tornillos.
Después, apriete firmemente todos los tornillos, i y j.
h h
i
i
h
h
h h
i
i
h
h
Apriete firmemente todos los tornillos para
asegurarse que el cuerpo principal esté sujeto
firmemente al soporte.
No cumplir esto puede ocasionar daños importantes. Apriete firmemente todos los tornillos para
asegurarse que el cuerpo principal esté sujeto
firmemente al soporte.
No cumplir esto puede ocasionar daños importantes.
4. Conectar el pedal y los cables de alimentación
Conectar el cable de pedales al terminal de PEDAL situado en la
parte inferior del cuerpo principal, asegurándose que el tapón
perforado está frente a la parte de atrás del instrumento.
Conecte el cable de alimentación CA f al terminal AC IN.
Utilice los sujetacables para fijar los cables en su lugar.
Tapón perforado de
pedales
Sujetacables
5. Colocación de las cintas de la tapa
Sujete las cintas de la tapa g a la
parte posterior del instrumento,
de modo que los paneles de la
izquierda y la derecha se unan al
cuerpo principal.
6. Instalación del atril
Inserte el atril c en el tablero superior del cuerpo principal.
c
g g
7. Colocar el gancho de las auriculares (opcional)
colocar el gancho de las auriculares a la parte inferior del cuerpo
principal utilizando los dos tornillos de chapa incluidos.
8. Fijar el tornillo que ajusta el pedalero al suelo
Gire el tornillo que ajusta el pedalero al suelo en sentido
antihorario hasta que contacte con el suelo y apoye firmemente
a los pedales.
Tornillo de apoyo a los pedales
