ESPAÑOL
12
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
NOMBRES Y FUNCIONES
CONEXIONES
BÁSICAS

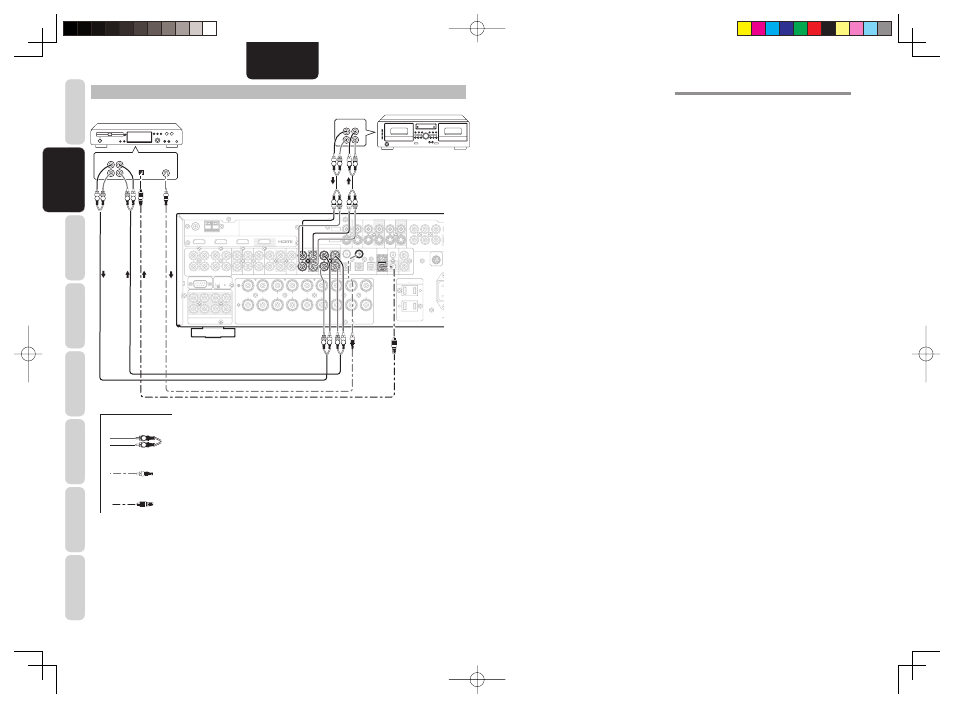

CONEXIÓN DE COMPONENTES DE AUDIO
SWITCHED SWITCHED
1.25A 150W 1.25A 150W
UNSWITCHED UNSWITCHED 1.25A 150W 1.25A 150W
AC AC IN
SIRIUS SIRIUS
AC OUTLETS AC OUTLETS
120V 60Hz 120V 60Hz
R R R R L L L L R R L L L L R R
AUDIO AUDIO INPUT 2 INPUT 2( (DVD DVD) )
INPUT 1 INPUT 1( (TV TV) )
MONITOR OUT MONITOR OUT C CR R // P PR R C CB B // P PB B Y Y VCR OUT VCR OUT VCR IN VCR IN((3 3)) TV TV((1 1)) DVD DVD((2 2)) DSS DSS((4 4))
S-VIDEO S-VIDEO
VIDEO VIDEO
INPUT 3 INPUT 3( (VCR VCR) ) INPUT 2 INPUT 2( (DVD DVD) ) INPUT 1 INPUT 1( (TV TV) )
FM FM ( (75 75 Ω Ω)) GND GND AM AM ANTENNA ANTENNA
R R SR SR
C C
SW SW SBR SBR
SL SL SBL SBL L L
PRE OUT PRE OUT
ON ON RS-232C RS-232C SPEAKER C SPEAKER C OFF OFF
OUTPUT OUTPUT
CENTER CENTER SURROUND SURROUND FRONT A FRONT A FRONT B FRONT B SURROUND BACK SURROUND BACK SPEAKER C/ SPEAKER C/ ZONE SPEAKER A ZONE SPEAKER A
R R
L L
CD/CDR CD/CDR
OUT OUT IN IN OUT OUT IN IN
TAPE TAPE TV TV DSS DSS VCR VCR DVD DVD
OUT OUT OUT OUT IN IN
REMOTE CONT. REMOTE CONT.
IN IN
OUT OUT OUT OUT 3 3 1 1
4 4
DIGITAL IN DIGITAL IN
5 5
2 2
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
DC OUT DC OUT
FLASHER IN FLASHER IN
7.1CH INPUT 7.1CH INPUT ( (AUX 2 AUX 2) )
SL SL C C L L SBL SBL
R R SR SR SW SW SBR SBR
ZONE A ZONE A
SPEAKER SYSTEMS SPEAKER SYSTEMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS
FRONT A + B : 8 OHMS FRONT A + B : 8 OHMS
5 5
AUDIO AUDIO CD/CDR CD/CDR
OUT OUT IN IN OUT OUT IN IN
TAPE TAPE
R R
L L
DIGITAL IN DIGITAL IN REC/ZONE B REC/ZONE B DIGITAL DIGITAL
OUT OUT
OUT IN
L
R
L
R
DIGITAL
INPUT
DIGITAL
OUTPUT
OUT IN
L
R
L
R
L R L R
R L R L R L
R L R L
R L
L
R
La señal de audio de salida de la toma TAPE OUT y de
la toma CD/CD RECORDER OUT es la misma señal
actualmente seleccionada.
Precaución:
• No conecte este equipo u otros componentes a la toma
de corriente principal hasta que se hayan completado
todas las conexiones entre componentes.
Notas:
• Inserte bien todos los enchufes y conectores. Las
conexiones incompletas pueden ocasionar ruidos.
• Asegúrese de conectar correctamente los canales
izquierdo y derecho.
Los conectores rojos son para el canal R (derecho) y los
conectores blancos son para el canal L (izquierdo).
• Asegúrese de conectar correctamente la entrada y la
salida.
• Consulte las instrucciones correspondientes a cada
componente conectado a este equipo.
• No ate los cables de conexión de audio/vídeo con los
cables de alimentación ni con los cables de altavoces,
pues esto podría provocar zumbidos u otros ruidos.
CONEXIÓN DE COMPONENTES DE AUDIO DIGITAL
• Hay 5 entradas digitales, 2 tomas coaxiales y 3
tomas ópticas, en el panel trasero. Puede utilizar
estas tomas para introducir señales de fl ujo binario
PCM, Dolby Digital y DTS procedentes de un CD,
un DVD u otros componentes de fuente digital.
• Hay una toma de salida óptica en el panel trasero.
Esta toma puede conectarse a la entrada de
una grabadora de CD o MD. Cuando esta toma
se utilice para ZONA B, no podrá utilizarse para
salida de audio grabado.
(Véanse páginas 9 y 38).
• Confi gure el formato de audio digital del lector DVD
u otro componente de fuente digital. Consulte las
instrucciones de cada componente que se vaya a
conectar a tomas de entrada digital.
• Utilice cables de fi bra óptica (ópticos) para tomas
de entrada DIG-1, 2 y 3 y toma de salida REC/
ZONE B. Utilice cables coaxiales de 75 ohmios
(para audio o vídeo digital) para tomas de entrada
DIG-4, 5.
• Puede designar la entrada correspondiente a
cada toma de entrada/salida digital según su
componente. (Consulte la página 27.)
Notas:
• Las tomas de señal digital de esta unidad son
compatibles con la norma EIA. Si utiliza un cable
no compatible con esta norma, es posible que esta
unidad no funcione correctamente.
• Cada tipo de toma de audio funciona por separado.
Las señales que entran a través de las tomas digitales
y analógicas salen a través de las correspondientes
tomas digitales y analógicas, respectivamente.
GRABADORA DE CD
PLATINA DE CASETE
AUDIO ANALÓGICO
AUDIO DIGITAL (coaxial)
AUDIO DIGITAL (óptico)
