Versión básica

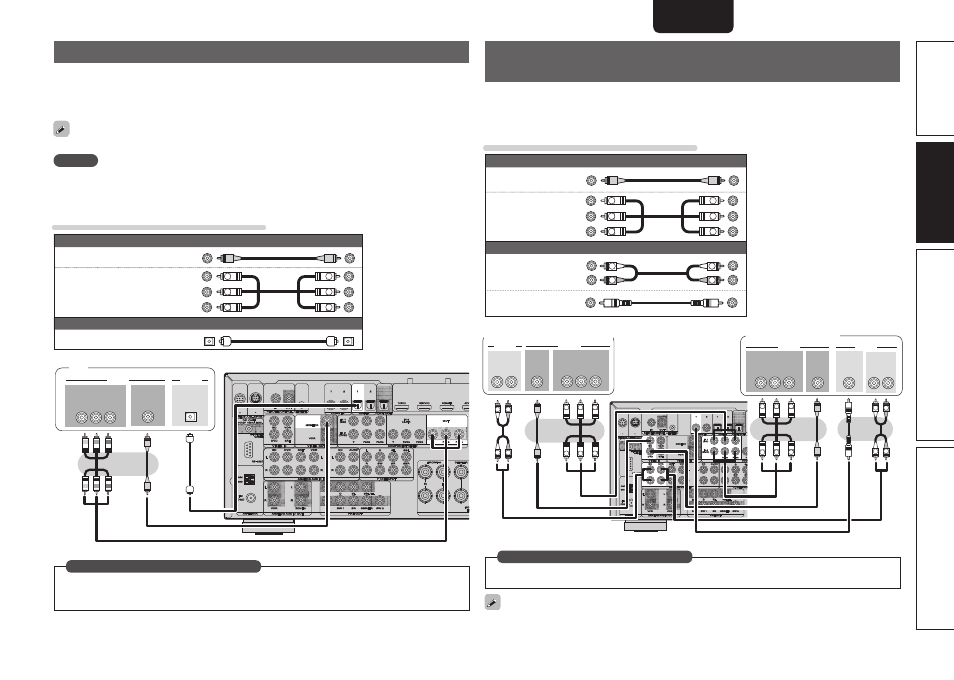

Conexión de un reproductor de Blu-ray Disc/
reproductor de DVD
• Puede disfrutar del vídeo y audio de un Blu-ray Disc o DVD.
• Seleccione el terminal que desea usar y conecte el dispositivo.
• Para ver las instrucciones sobre las conexiones HDMI, consulte “Conexión de un dispositivo compatible
con HDMI” (vpágina 15).
Cables necesarios para las conexiones
Cable de vídeo (vendido por separado)
Cable de
vídeo
(Amarillo)
Cable de
vídeo por
componentes
Y
P
B
P
R
Y
P
B
P
R
(Verde)
(Azul)
(Rojo)
Cable de audio (vendido por separado)
Cable de
audio
(Blanco)
(Rojo)
R
L
R
L
Cable digital
coaxial
(Negro)
R
L
R
L
R
L
R
L
AUDIO
AUDIO
R
L
OUT
OUT
COAXIAL
VIDEO
OUT
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
OUT
AUDIO
AUDIO
R
L
OUT
VIDEO
OUT
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
OUT
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Reproductor de DVD
Reproductor de discos Blu-ray
Configure esta opción para cambiar el conector de entrada digital o el conector de entrada de vídeo por
componentes al que se ha asignado la fuente de entrada. “Input Assign” (vpágina 52)
Realice las configuraciones necesarias
En el caso de audio HD (Dolby TrueHD, DTS-HD, Dolby Digital Plus y DTS Express), conecte con HDMI
(vpágina 15 “Conexión de un dispositivo compatible con HDMI”).
Conexión de una TV
• Seleccione el terminal que desea usar y conecte el dispositivo.
• Para las conexiones de vídeo, consulte “Conversión de señales de vídeo de entrada para su emisión
(Función de conversión de vídeo)” (vpágina 14).
• Para ver las instrucciones sobre las conexiones HDMI, consulte “Conexión de un dispositivo compatible
con HDMI” (vpágina 15).
Para escuchar el audio de la TV a través de este dispositivo, utilice la conexión digital óptica.
NOTA
Esta conexión no es necesaria cuando se conecta una TV compatible con la función ARC (Audio Return
Channel), que es la función estándar de HDMI 1.4a, mediante una conexión HDMI.
Para obtener más información, consulte “Acerca de la función ARC (Audio Return Channel)” (vpágina 15)
o el manual de instrucciones de la televisión.
Cables necesarios para las conexiones
Cable de vídeo (vendido por separado)
Cable de vídeo
(Amarillo)
Cable de vídeo por
componentes
Y
P
B
P
R
Y
P
B
P
R
(Verde)
(Azul)
(Rojo)
Cable de audio (vendido por separado)
Cable óptico
IN
VIDEO
AUDIO
OPTICAL
OUT
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
IN
TV
Configure esta opción para cambiar el conector de entrada digital al que se ha asignado la fuente de
entrada.
“Input Assign” (vpágina 52)
Realice las configuraciones necesarias
