CENTER SURROUND SURROUND BACK SURROUND FRONT SURROUND BACK FRONT
Q2 Q3 Q4 Q5 Q6 Q7
Q0 o i Q1

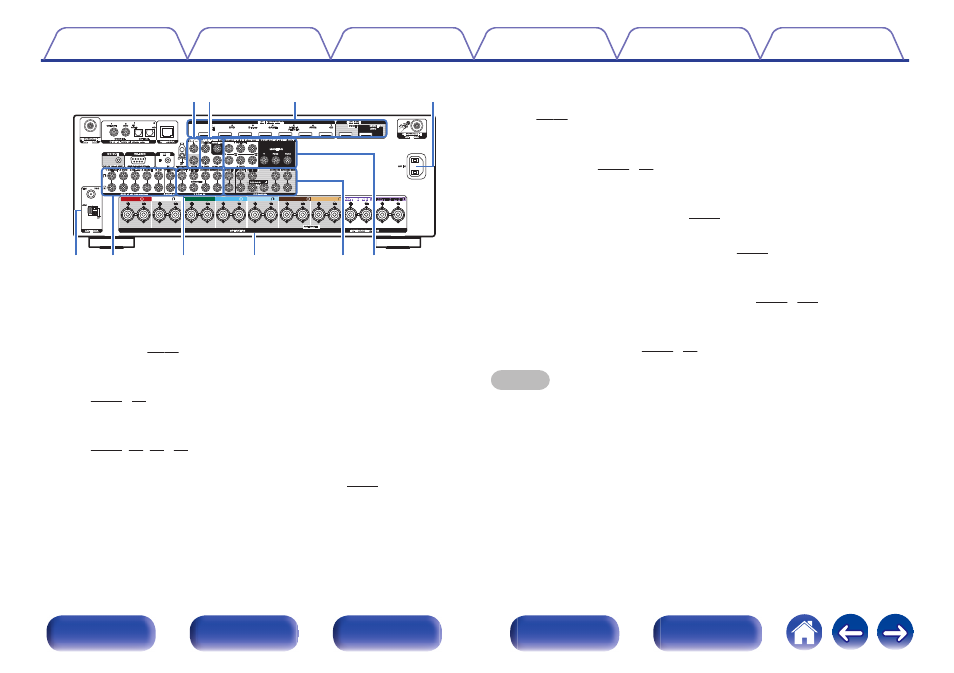

H Conectores REMOTE CONTROL
Sirven para conectar receptores/transmisores de infrarrojos para que
esta unidad y los dispositivos externos funcionen en una habitación
diferente. (v p. 59)
I Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo.
(v p. 48, 49)
J Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI.
(v p. 44, 45, 48, 49)
K Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. (v p. 61)
L Terminales de antena FM/AM (ANTENNA)
Se utiliza para conectar antenas FM y antenas AM de cuadro.
(v p. 55)
M Conectores de audio analógico (AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
analógico. (v p. 48, 49)
N Conectores de entrada 7.1 canales (7.1CH IN)
Sirven para conectar un dispositivo que cuenta con conectores de
salida de audio multicanal. (v p. 52)
O Terminales de altavoces (SPEAKERS)
Sirven para conectar los altavoces. (v p. 31)
P Conectores PRE OUT
Se utiliza para conectar un subwoofer con amplificador integrado o un
amplificador de potencia para ZONE2. (v p. 32, 142)
Q Conectores de vídeo por componentes (COMPONENT VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
por componentes. (v p. 48, 49)
NOTA
No toque los pines internos de los conectores en el panel trasero. La descarga
electrostática puede ocasionar daños permanentes a la unidad.
