o Conexión de los cables para los altavoces
Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y
las polaridades + (rojo) y – (negro) de los altavoces que va a conectar
a esta unidad, y asegúrese de conectar los canales y las polaridades
correctamente.

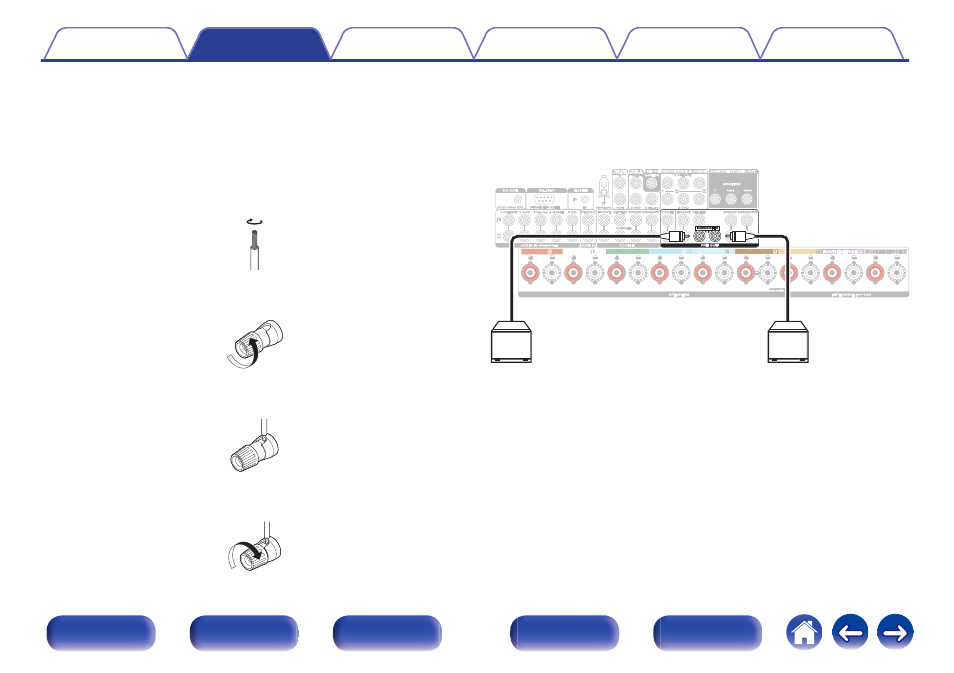

1
Quite aproximadamente 10 mm del revestimiento del
extremo del cable de altavoz y enrolle firmemente el
conductor interior del cable o conectele un terminal.
.
2
Gire el terminal de altavoz en el sentido contrario a las
agujas del reloj para soltarlo.
.
3
Inserte el alambre del cable de altavoz en el terminal
de altavoz.
.
4
Gire el terminal de altavoz en el sentido de las agujas
del reloj para apretarlo.
.
o Conexión del subwoofer
Utilice un cable para subwoofer para conectarlo. Esta unidad admite la
conexión de dos subwoofers.
La misma señal se emite desde los terminales de subwoofer
respectivos.
.
